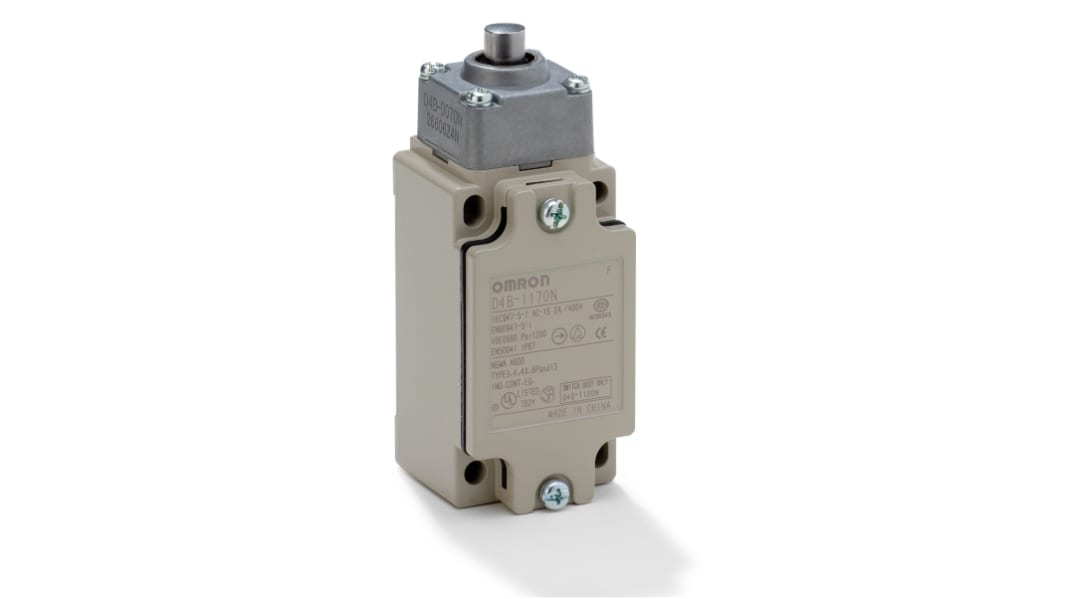

Omron D4B Endschalter, Stößel 2 Öffner, IP67, Metall 600V 10A
- RS Best.-Nr.:
- 214-7523
- Distrelec-Artikelnummer:
- 301-36-749
- Herst. Teile-Nr.:
- D4B-4A70N
- Marke:
- Omron
Zwischensumme (1 Stück)*
63,53 €
(ohne MwSt.)
75,60 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- Zusätzlich 5 Einheit(en) mit Versand ab 01. Juni 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 + | 63,53 € |
*Richtpreis
- RS Best.-Nr.:
- 214-7523
- Distrelec-Artikelnummer:
- 301-36-749
- Herst. Teile-Nr.:
- D4B-4A70N
- Marke:
- Omron
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Omron | |
| Betätiger Typ | Stößel | |
| Produkt Typ | Endschalter | |
| IP-Schutzart | IP67 | |
| Kontakt Konfiguration | 2 Öffner | |
| Gehäusematerial | Metall | |
| Schaltart | Schleichkontakt | |
| Anschlusstyp | Schraube | |
| Schaltstrom | 10A | |
| Serie | D4B | |
| Betriebstemperatur min. | -40°C | |
| Schaltspannung AC | 600V | |
| Maximale Betriebstemperatur | 80°C | |
| Tiefe | 30mm | |
| Breite | 50mm | |
| Normen/Zulassungen | UL, RoHS, CSA, CE, CCC | |
| Länge | 72mm | |
| Zulassung für Gefahrenbereiche | Nein | |
| Leitungseinführung | M20 | |
| Einbaulage | Multidirektional | |
| Betätigungskraft | 18.63N | |
| Lebensdauer mechanisch | 10000000Cycles | |
| Alle auswählen | ||
|---|---|---|
Marke Omron | ||
Betätiger Typ Stößel | ||
Produkt Typ Endschalter | ||
IP-Schutzart IP67 | ||
Kontakt Konfiguration 2 Öffner | ||
Gehäusematerial Metall | ||
Schaltart Schleichkontakt | ||
Anschlusstyp Schraube | ||
Schaltstrom 10A | ||
Serie D4B | ||
Betriebstemperatur min. -40°C | ||
Schaltspannung AC 600V | ||
Maximale Betriebstemperatur 80°C | ||
Tiefe 30mm | ||
Breite 50mm | ||
Normen/Zulassungen UL, RoHS, CSA, CE, CCC | ||
Länge 72mm | ||
Zulassung für Gefahrenbereiche Nein | ||
Leitungseinführung M20 | ||
Einbaulage Multidirektional | ||
Betätigungskraft 18.63N | ||
Lebensdauer mechanisch 10000000Cycles | ||
Endschalter der Serie D4B von Omron, IP67, 10 A Schaltstrom – D4B-4A70N
Dieser Endschalter ist ein Sicherheitsgerät mit Metallgehäuse, das zur Erkennung der mechanischen Position und zur zuverlässigen Kontaktsignalisierung in industriellen Steuerungssystemen entwickelt wurde. Es ist für Automatisierungs- und Elektroinstallationen konzipiert, arbeitet in einem breiten Umgebungstemperaturbereich und verfügt über ein eindringsicheres Gehäuse für den Einsatz in anspruchsvollen Umgebungen.
Merkmale und Vorteile
• Schleichkontakte mit 10 A Nennstrom für mäßige Lastumschaltung
• Zwei Öffnerkontakte bieten einen zertifizierten Sicherheitsbetrieb mit direkter Öffnung
• IP67-Gehäuse für vorübergehende Eintauchfestigkeit
• Mechanische Lebensdauer von 10 Millionen Zyklen für langfristigen Einsatz
• Nennisolationsspannung von 600 V für Hochspannungs-Steuerschaltkreise
• Kabeleinführung M20 und Schraubklemmen für eine sichere Verdrahtung
• Zwei Öffnerkontakte bieten einen zertifizierten Sicherheitsbetrieb mit direkter Öffnung
• IP67-Gehäuse für vorübergehende Eintauchfestigkeit
• Mechanische Lebensdauer von 10 Millionen Zyklen für langfristigen Einsatz
• Nennisolationsspannung von 600 V für Hochspannungs-Steuerschaltkreise
• Kabeleinführung M20 und Schraubklemmen für eine sichere Verdrahtung
**Anwendungen**
• Geeignet für Maschinensicherheitsverriegelungen, die positive Öffnungskontakte erfordern
• Ideal für die Endverfahrenerkennung von Förderbändern in Fertigungsstraßen
• Wird mit Motorsteuerungspanels für Positionsrückmeldungen in industriellen Systemen verwendet
• Kann zur Überwachung des Zugangsschutzes verwendet werden, wenn ein Eindringschutz erforderlich ist
• Geeignet für Installationen, die zwischen -40 °C und 80 °C betrieben werden
• Ideal für die Endverfahrenerkennung von Förderbändern in Fertigungsstraßen
• Wird mit Motorsteuerungspanels für Positionsrückmeldungen in industriellen Systemen verwendet
• Kann zur Überwachung des Zugangsschutzes verwendet werden, wenn ein Eindringschutz erforderlich ist
• Geeignet für Installationen, die zwischen -40 °C und 80 °C betrieben werden
Welche Anschlussmethode wird verwendet und welche Drahtgrößen werden unterstützt?
Der Anschluss erfolgt über Schraubklemmen
Die empfohlenen Leitergrößen betragen 0,5 bis 2,5 mm2.
Wie verhält sich das Gerät elektrisch unter induktiven Lasten?
Die Kontaktwerte ermöglichen das Schalten von induktiven und widerstandsfähigen Lasten mit spezifizierten Öffnungs- und Unterbrechungsströmen
verwenden Sie eine Sicherung gI/gG 10 A gemäß IEC 60269 für den Kurzschlussschutz.
Welche mechanischen Befestigungsrichtungen sind möglich?
Der Kopf kann gedreht und das Gerät in mehrere Richtungen montiert werden, um den Installationsanforderungen gerecht zu werden.
