Omron D4n Endschalter, Rollenhebel 1 Schließer/1 Öffner, IP40, Metall 10 A
- RS Best.-Nr.:
- 215-5032
- Distrelec-Artikelnummer:
- 301-36-774
- Herst. Teile-Nr.:
- D4N-1172
- Marke:
- Omron
Zwischensumme (1 Stück)*
28,05 €
(ohne MwSt.)
33,38 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- 17 Einheit(en) versandfertig von einem anderen Standort
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 + | 28,05 € |
*Richtpreis
- RS Best.-Nr.:
- 215-5032
- Distrelec-Artikelnummer:
- 301-36-774
- Herst. Teile-Nr.:
- D4N-1172
- Marke:
- Omron
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Omron | |
| Produkt Typ | Endschalter | |
| Betätiger Typ | Rollenhebel | |
| IP-Schutzart | IP67 | |
| Kontakt Konfiguration | 1 Schließer/1 Öffner | |
| Gehäusematerial | Metall | |
| Schaltart | Sprungkontakt | |
| Anschlusstyp | Schraube | |
| Serie | D4n | |
| Betriebstemperatur min. | -10°C | |
| Maximale Betriebstemperatur | 80°C | |
| Normen/Zulassungen | UL, RoHS, CSA, CE, CCC | |
| Tiefe | 30mm | |
| Länge | 72mm | |
| Zulassung für Gefahrenbereiche | Nein | |
| Einbaulage | Multidirektional | |
| Lebensdauer mechanisch | 10000000Cycles | |
| Leitungseinführung | PG13,5 | |
| Betätigungskraft | 6.4N | |
| Alle auswählen | ||
|---|---|---|
Marke Omron | ||
Produkt Typ Endschalter | ||
Betätiger Typ Rollenhebel | ||
IP-Schutzart IP67 | ||
Kontakt Konfiguration 1 Schließer/1 Öffner | ||
Gehäusematerial Metall | ||
Schaltart Sprungkontakt | ||
Anschlusstyp Schraube | ||
Serie D4n | ||
Betriebstemperatur min. -10°C | ||
Maximale Betriebstemperatur 80°C | ||
Normen/Zulassungen UL, RoHS, CSA, CE, CCC | ||
Tiefe 30mm | ||
Länge 72mm | ||
Zulassung für Gefahrenbereiche Nein | ||
Einbaulage Multidirektional | ||
Lebensdauer mechanisch 10000000Cycles | ||
Leitungseinführung PG13,5 | ||
Betätigungskraft 6.4N | ||

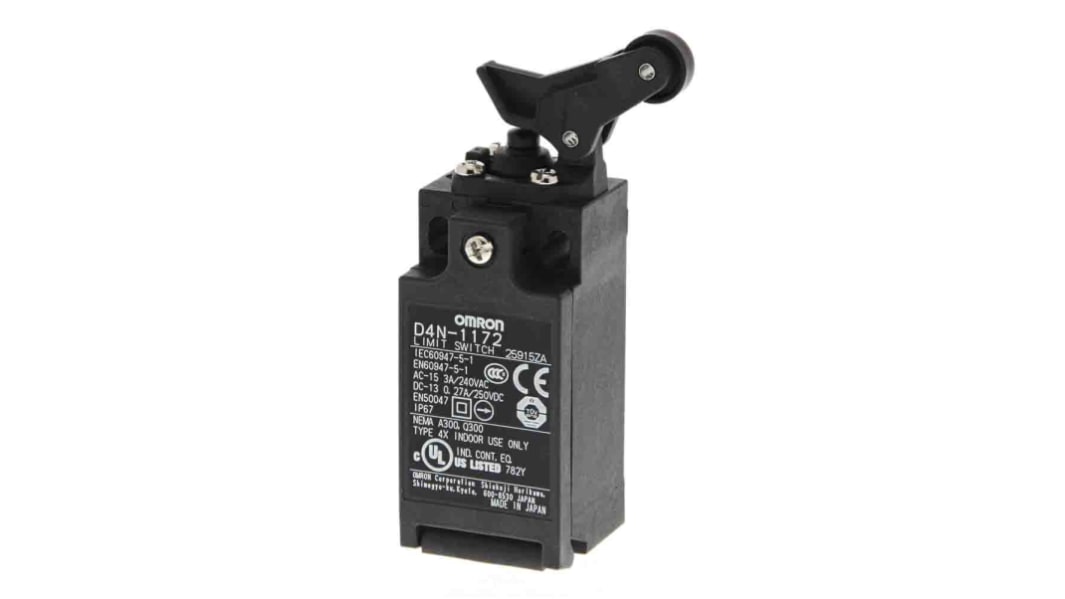

Endschalter der Serie D4n von Omron, 10 A Schaltstrom, IP67 - D4N-1172
Dieser Endschalter ist ein kompakter industrieller Betätiger, der für die Positionserfassung und das Schalten von Schaltkreisen in automatisierten Geräten entwickelt wurde. Er ist in einem Kunststoffgehäuse mit multidirektionaler Kopfrichtung untergebracht und eignet sich für Steuerungs- und Sicherheitsaufgaben, bei denen ein robustes Gerät mit kleiner Abmessung erforderlich ist. Das Gerät bietet einrastende Schalt- und Schraubklemmenanschlüsse für eine einfache Verdrahtung in Maschinen- und Schalttafelinstallationen.
Merkmale & Vorteile
• IP67-Gehäuse für den Einsatz unter nassen oder staubigen Bedingungen
• Schnappkontakte mit 10 A bei 240 V AC
• Mechanische Lebensdauer von 15.000.000 Zyklen für verlängerten Betrieb
• Betätigungskraft 6,4 N ermöglicht konsistente Betätigungsreaktion
• Schraubklemmen für sichere Feldverdrahtung und M4-Montage
• Kompaktes Gehäuse mit einer Grundfläche von 72 mm x 50 mm für enge Räume
• Schnappkontakte mit 10 A bei 240 V AC
• Mechanische Lebensdauer von 15.000.000 Zyklen für verlängerten Betrieb
• Betätigungskraft 6,4 N ermöglicht konsistente Betätigungsreaktion
• Schraubklemmen für sichere Feldverdrahtung und M4-Montage
• Kompaktes Gehäuse mit einer Grundfläche von 72 mm x 50 mm für enge Räume
Anwendungen
• Geeignet für die Endverfahrenerkennung von Förderbändern in Produktionslinien
• Ideal für die Überwachung von Aufzugstüren und Torpositionen
• Wird mit Motorschalttafeln für verriegelungsbasierte Verriegelungen verwendet
• Kann für die Hubmessung von Verpackungsmaschinen verwendet werden
• Geeignet für Montagebohrungen, die häufige Betriebszähler erfordern
• Ideal für die Überwachung von Aufzugstüren und Torpositionen
• Wird mit Motorschalttafeln für verriegelungsbasierte Verriegelungen verwendet
• Kann für die Hubmessung von Verpackungsmaschinen verwendet werden
• Geeignet für Montagebohrungen, die häufige Betriebszähler erfordern
Welche Kontaktanordnung bietet es und wie wirkt sich das auf die Verdrahtung aus?
Es verwendet einen Schließer- und einen Öffner-Schnappkontakt, der sowohl Schließer- als auch Unterbrechungssignale von einem einzigen Betätigungselement ermöglicht und eine einfache Verdrahtung für Sicherheits- und Steuerkreise ermöglicht.
Wie wirkt sich die Gehäusespezifikation auf die Montageentscheidungen aus?
Die Schutzart IP67 ermöglicht ein vorübergehendes Eintauchen und schützt vor Staub, sodass es an Orten montiert werden kann, an denen Spritzer oder Partikel auftreten, sofern der Kopf vor direktem Eindringen von Verunreinigungen geschützt ist.
Welche elektrischen Grenzwerte sollten für eine zuverlässige Schaltung beachtet werden?
Die Nennschaltleistung beträgt 10 A bei 240 V AC und 250 V DC.
Kurzschlussschutz mit einer geeigneten Sicherung zum Schutz der Kontakte erforderlich.
Wie verhält sich der Schalter unter anspruchsvollen Zyklusbedingungen?
Die mechanische Lebensdauer ist auf 15. 000. 000 Schaltvorgänge angegeben und die elektrische Lebensdauer für ohmsche Lasten definiert, wodurch es für Anwendungen mit hohen Betätigungszahlen geeignet ist.
Gibt es Installationsbeschränkungen in Bezug auf das Drehmoment des Betätigungselements oder die Montageausrichtung?
Das Gerät unterstützt die multidirektionale Montage und erfordert eine korrekte Ausrichtung des Hebels
Die angegebene Betätigungskraft und die empfohlenen Befestigungselemente sollten beachtet werden, um eine Bindung des Betätigungselements zu vermeiden.
