Produktdetails

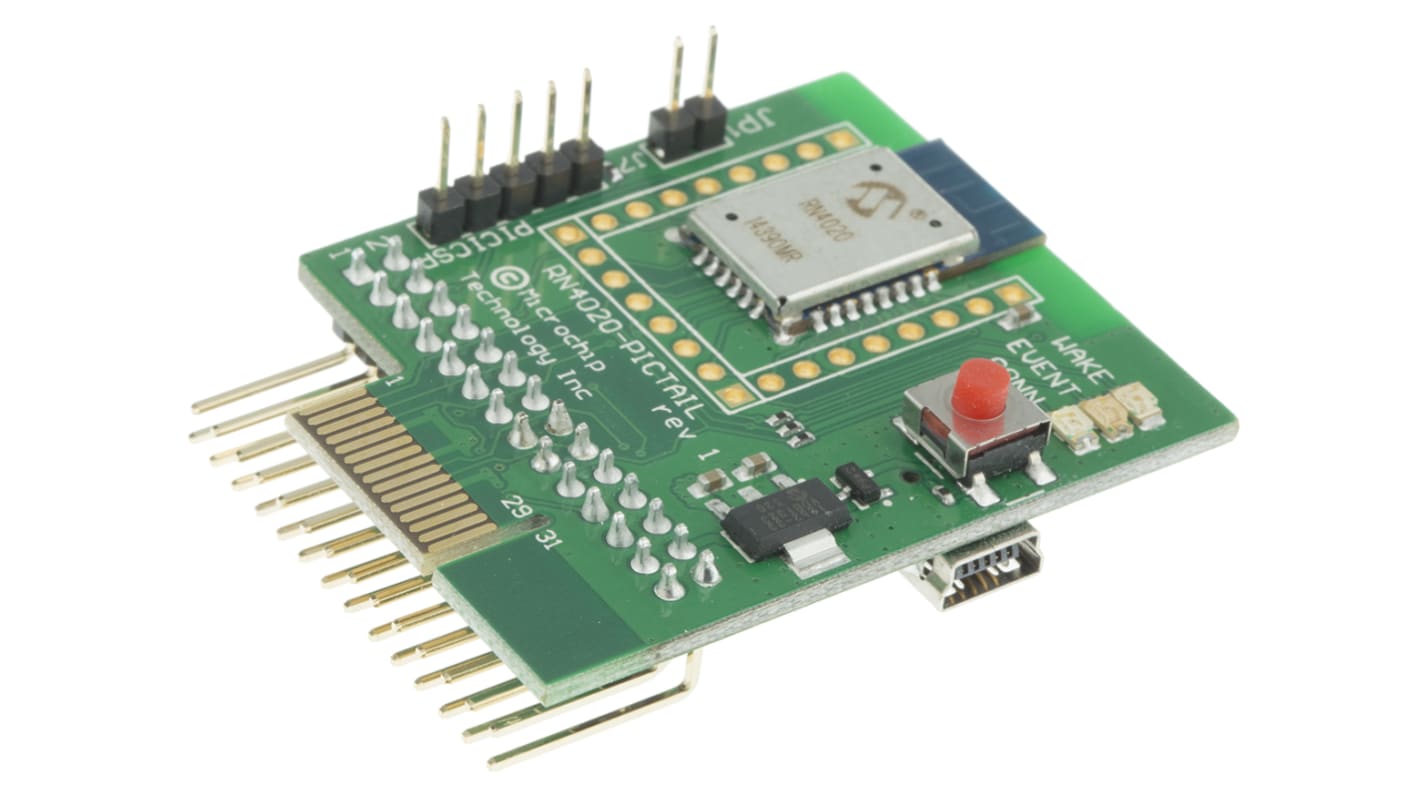

Tochterleiterplatte RN4020 Bluetooth LE PICtail/PICtail Plus
Die Platine RN4020 PICtail/PICtail Plus von Microchip ist eine Entwicklungsplatine für das Gerät RN4020, ein komplett zertifiziertes Energiesparmodul (BLE) mit Bluetooth-Version 4.1. Diese Platine ermöglicht Entwicklern eine einfache Erforschung der von der RN4020 angebotenen stromsparenden Drahtlosfähigkeit, wodurch der Integrationsprozess für BLE in ihre Produkte vereinfacht wird.
Mikrocontroller PIC18F25K50 XLP
USB-zu-UART-Brücke für Plug-and-Play-Fähigkeit
Der +3,3 V dc-Regler berücksichtigt Eingänge über VIN-Stifte und USB.
Zur Konfiguration, Steuerung und Datenübertragung sind GPIO-Anschlüsse für Modul RN4020 verfügbar.
3 x Status-LEDs und benutzerdefinierbare Drucktaste
USB Mini-B-Steckverbinder
PICtail™- und PICtail Plus-Steckverbinder für Entwicklungsplatinen von Microchip
Serielle(s) Programmiergerät/Debugging-Schnittstelle PICkit 3
Modul RN4020 Bluetooth LE
Vollständig zertifiziertes Modul der Bluetooth®-Version 4.1
Trägerfrequenzbereich: ISM-Band, 2,402 bis 2,480 GHz
HF-Ausgangsleistung: +7 dBm über Leiterplattenantenne
Reichweite: 100 m
Integrierter Bluetooth-LE-Stack
64 kB integrierter Flash-Speicher
Einfache ASCII-Befehlsschnittstelle über seriellen UART-Bus
Mehrere EA für Steuerung und Status
Sichere AES128-Verschlüsselung
GAP, GATT, SM, L2CAP und integrierte öffentliche Profile
Erstellen Sie benutzerdefinierte Dienste mit Hilfe der Befehls-API
Daten-Streaming mit dem Low Energy Data Profile von Microchip (MLDP)
Scripting für den eigenständigen Modulbetrieb mit analoger und digitaler Datenerfassung
Nachträgliches Update über die UART-Schnittstelle oder drahtlos
Per Software konfigurierbare Rolle als Peripherie- oder zentrales Gerät, Client oder Server
Modi für geringen Energieverbrauch
Kommunikation: Seriell UART
Stromversorgung: +3,3 V dc
Betriebstemperaturbereich: -30 °C bis +85 °C
SMD-Pads mit Kronenmutter für einfache und zuverlässige Leiterplattenmontage
Zertifikate: FCC, IC, CE, QDID
Abmessungen: 11,5 x 19,5 x 2,5 mm
Anwendungen: drahtlose Erfassung/Steuerung, lokale Kommunikation für das Internet der Dinge (IoT)
USB-zu-UART-Brücke für Plug-and-Play-Fähigkeit
Der +3,3 V dc-Regler berücksichtigt Eingänge über VIN-Stifte und USB.
Zur Konfiguration, Steuerung und Datenübertragung sind GPIO-Anschlüsse für Modul RN4020 verfügbar.
3 x Status-LEDs und benutzerdefinierbare Drucktaste
USB Mini-B-Steckverbinder
PICtail™- und PICtail Plus-Steckverbinder für Entwicklungsplatinen von Microchip
Serielle(s) Programmiergerät/Debugging-Schnittstelle PICkit 3
Modul RN4020 Bluetooth LE
Vollständig zertifiziertes Modul der Bluetooth®-Version 4.1
Trägerfrequenzbereich: ISM-Band, 2,402 bis 2,480 GHz
HF-Ausgangsleistung: +7 dBm über Leiterplattenantenne
Reichweite: 100 m
Integrierter Bluetooth-LE-Stack
64 kB integrierter Flash-Speicher
Einfache ASCII-Befehlsschnittstelle über seriellen UART-Bus
Mehrere EA für Steuerung und Status
Sichere AES128-Verschlüsselung
GAP, GATT, SM, L2CAP und integrierte öffentliche Profile
Erstellen Sie benutzerdefinierte Dienste mit Hilfe der Befehls-API
Daten-Streaming mit dem Low Energy Data Profile von Microchip (MLDP)
Scripting für den eigenständigen Modulbetrieb mit analoger und digitaler Datenerfassung
Nachträgliches Update über die UART-Schnittstelle oder drahtlos
Per Software konfigurierbare Rolle als Peripherie- oder zentrales Gerät, Client oder Server
Modi für geringen Energieverbrauch
Kommunikation: Seriell UART
Stromversorgung: +3,3 V dc
Betriebstemperaturbereich: -30 °C bis +85 °C
SMD-Pads mit Kronenmutter für einfache und zuverlässige Leiterplattenmontage
Zertifikate: FCC, IC, CE, QDID
Abmessungen: 11,5 x 19,5 x 2,5 mm
Anwendungen: drahtlose Erfassung/Steuerung, lokale Kommunikation für das Internet der Dinge (IoT)
Hinweis
Das Modul RN4020 ist außerdem separat unter der Bestellnummer 828-2856 erhältlich.
Technische Daten
Eigenschaft | Wert |
---|---|
HF-Technologie | Bluetooth Smart (BLE) |
Kit-Klassifizierung | Tochterplatine |
Vorgestelltes Gerät | RN4020 |
Kit-Name | PICTail Plus |
