STMicroelectronics Evaluierungsboard mit STM32G0C1VE MCU, Evaluierungsplatine Evaluierungsplatine ARM-Kortex

Diese Kategorie anzeigen
Mengenrabatt verfügbar

Zwischensumme (1 Stück)*

277,10 €

(ohne MwSt.)

329,75 €

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Die Versandkosten für Bestellungen unter 100,00 € (ohne MwSt.) betragen 8,95 €.
Lieferengpass
  • 9 Einheit(en) versandfertig von einem anderen Standort
Unsere Lagerkapazitäten sind begrenzt und die Zulieferer haben bereits Lieferengpässe angekündigt.
Stück
Pro Stück
1 - 1277,10 €
2 - 4269,90 €
5 +263,24 €

*Richtpreis

RS Best.-Nr.:
216-2722
Distrelec-Artikelnummer:
302-93-624
Herst. Teile-Nr.:
STM32G0C1E-EV
Marke:
STMicroelectronics
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

STMicroelectronics

Kit-Klassifizierung

Evaluierungsplatine

Produkt Typ

Evaluierungsplatine

Kit-Name

Evaluierungsboard mit STM32G0C1VE MCU

Gerätekern

ARM-Kortex

Name der Prozessorfamilie

Handpolierfilm

Prozessor

Mikrocontroller

Normen/Zulassungen

RoHS

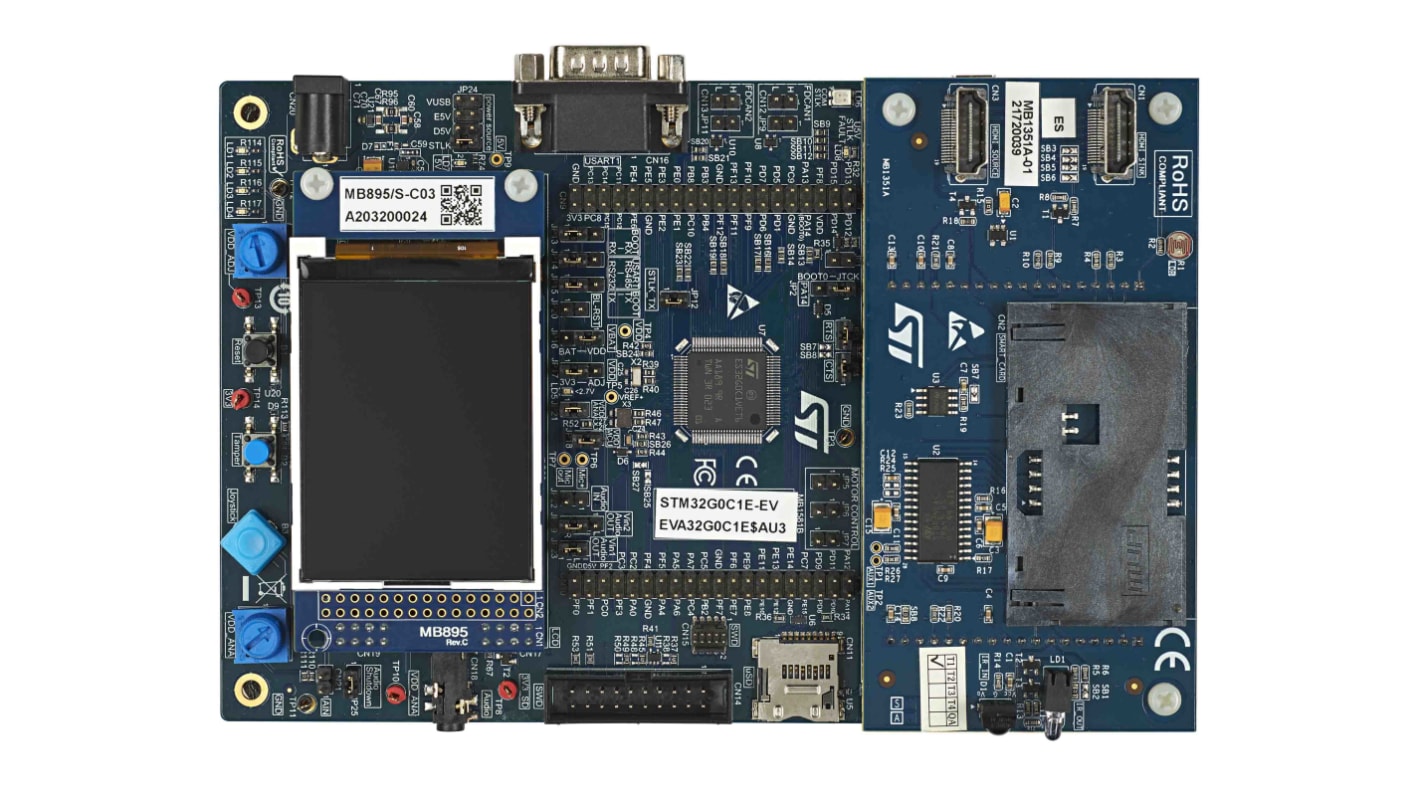

Die STMicroelectronics STM32G0C1E-EV-Evaluierungsplatine ist eine High-End-Entwicklungsplattform für den STM32G0C1VET6-Mikrocontroller mit bis zu 64 MHz Frequenz mit internem 512-KB-Flash-Speicher, 144-KB-RAM, USB 2.0 FS-Gerät und Host, zwei CAN-FDs, USB Type-C® und Power Delivery Controller-Schnittstellen (UCPD) gemäß USB Type-C® r1.2 und USB PD-Spezifikation r3.0, drei I2Cs, drei SPIs, sechs USARTs, zwei energiesparende UARTs, ein 12-bit-ADC, zwei 12-bit-DACs, drei Universal-Komparatoren, sieben Universal-Zeitgeber, zwei energiesparende

Die vollständige Palette an Hardwarefunktionen auf der STM32G0C1E-EV-Evaluierungsplatine umfasst die Hauptplatine, die ältere Tochterplatine für Peripheriegeräte und die USB-C®- und Power Delivery-Tochterplatine, die zur Entwicklung von Anwendungen und zur Evaluierung aller Peripheriegeräte beitragen, wie z. B. USB-C®-Steckverbinder mit USB PD, Motorsteuerungs-Steckverbinder, CAN FD, USB 2.0 FS, RS-232, RS-485, Audio-DAC, Mikrofon-ADC, TFT-LCD, IrDA, IR-LED, IR-Empfänger, LDR, microSDTM-Karte, CEC auf zwei HDMI-Steckverbindern, Smartcard-Steckplatz, HF-EEPROM und Temperatursensor.

Die Platine integriert einen ST-LINK/V2-1 als integrierten Debugger und Programmiergerät für den STM32 MCU.

Die Tochterplatinen- und Erweiterungssteckverbinder bieten eine einfache Möglichkeit, eine Tochterplatine oder Wrapping-Platine für die spezifische Anwendung des Benutzers zu verbinden.

Die USB-C®- und Power Delivery-Tochterplatine verfügt über zwei unabhängige USB-C®-Anschlüsse, die vom STM32G0 gesteuert werden. USB-C®-Anschluss 1 ist Dual-Role-Power (DRP) und kann bis zu 45 W Leistung liefern. USB-C®-Anschluss 2 ist nur Spülbecken. Beide unterstützen das USB-PD-Protokoll und die Alternative-Modus-Funktionalität.

Anwendungs-Firmwarebeispiele werden zur Evaluierung der USB-C®-Technologie über verschiedene Anwendungsfälle bereitgestellt.

Hauptplatine


Kernbasierter Mikrocontroller STM32G0C1VET6 Arm® Cortex®-M0+ mit 512 KB Flash-Speicher und 144 KB RAM in LQFP100-Gehäuse

MCU-Spannungswahl fest bei 3,3 V oder einstellbar von 1,65 V bis 3,5 V

I2C-kompatible serielle Schnittstelle

RTC mit Backup-Batterie

microSDTM-Karte mit SPI-Schnittstelle, 8 GB oder mehr

Potenziometer

4 Farb-Benutzer-LEDs und eine LED als MCU-Niedrigspannungsalarm

Reset-, Manipulations- und Benutzertasten

4-poliger Joystick mit Auswahltaste

Platinensteckverbinder:

  • 5-V-Stromversorgungs-Jack

  • RS-232- und RS485-Kommunikation

  • CAN FD

  • Stereo-Audio-Jack einschließlich analogem Mikrofoneingang

  • microSDTM-Karte

  • I2C-Verlängerungssteckverbinder

  • Steckverbinder für Motorsteuerung

  • Tochterplatinen-Steckverbinder für ältere Peripherie-Tochterplatinen oder USB-C®- und Power Delivery-Tochterplatinen

  • Verlängerungssteckverbinder für Tochterplatine oder Wire-Wrap-Platine

    • Flexible Netzteiloptionen:

  • 5-V-Stromversorgungs-Jack

  • ST-LINK/V2-1 USB-Steckverbinder

  • Tochterplatine

    • Integrierter ST-LINK/V2-1-Debugger/Programmiergerät mit USB-Neuzählfunktion: virtueller COM-Anschluss und Debugging-Anschluss

    Umfassende kostenlose Softwarebibliotheken und Beispiele sind mit dem STM32CubeG0 MCU-Paket erhältlich

    Unterstützung einer Vielzahl von integrierten Entwicklungsumgebungen (IDE) einschließlich IAR Embedded Workbench®, MDK-ARM und STM32CubeIDE

    Legacy-Peripherie-Tochterplatine


    IrDA-Transceiver

    IR-LED und IR-Empfänger

    Lichtabhängiger Widerstand (LDR)

    Temperatursensor

    Platinensteckverbinder:

  • Zwei HDMI-Steckverbinder mit DDC und CEC

  • Smartcard-Steckplatz

    • USB-C® und Power Delivery-Tochterplatine


    Multiplex oder für USB 3.1 Type-B Empfänger der ersten Generation / DisplayPort Eingang und USB Type-C® Port 1 Ausgang
