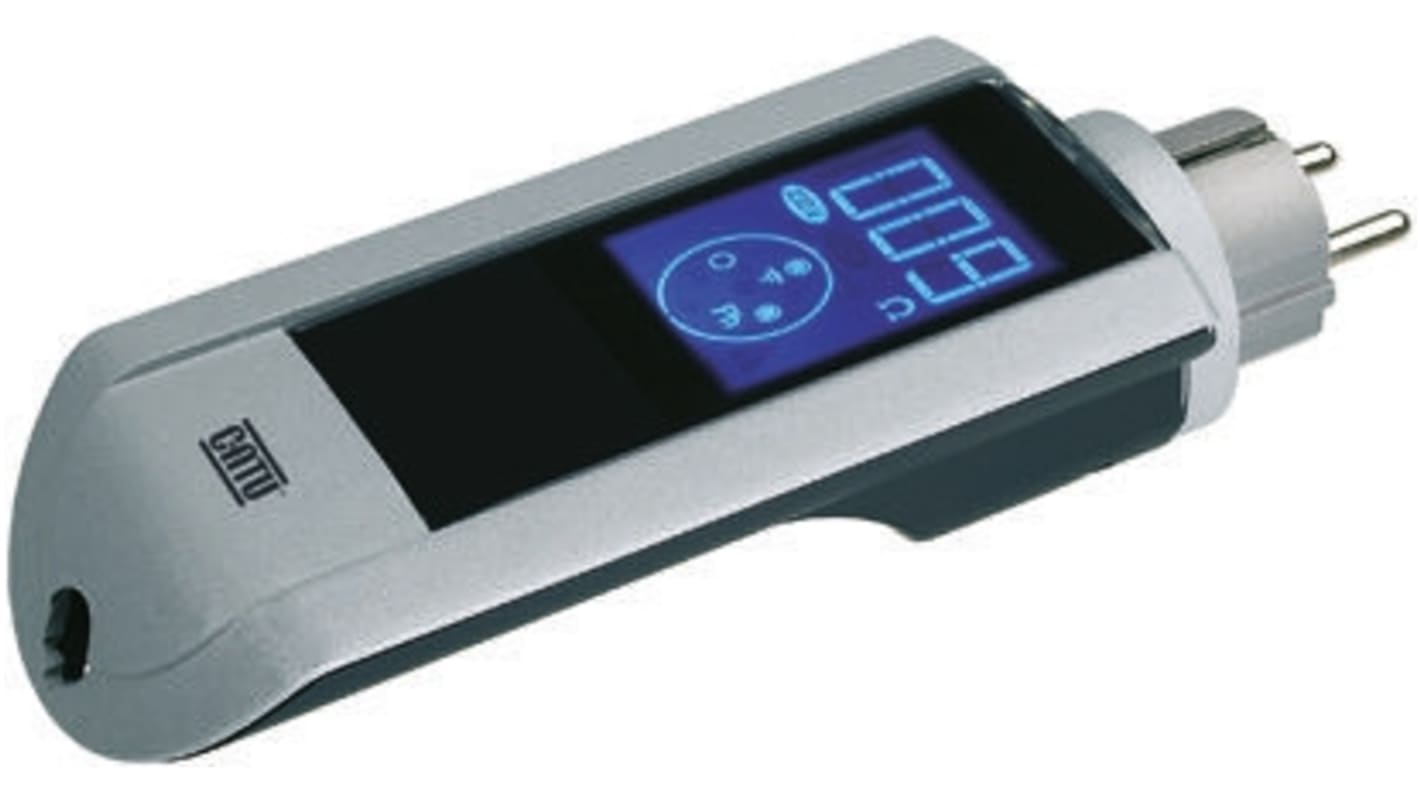

Catu DT-300 LCD Erdungsprüfgerät CAT III, bis 1.999kΩ, ISO-kalibriert

Ein Gerät zur einfachen Messung des Erdungswiderstands (in TT), zur Überwachung von Durchstößigkeiten und zur Überprüfung von Installationen (auf Standard-2P + T-Steckern oder B.T. werden.
Auf seinem zweifarbigen LCD-Bildschirm zeigt der Catohm NG deutlich und sofort die richtige Steckerverbindung sowie den Erdungswiderstandswert an, dessen Farbe sich über die 100-Ω-Grenze (max. Grenzwert von NF C 15-100) von blau auf rot ändert.

NFC15-100, IEC 61010-1 und EN 61557-4

Das CATU-Erd- und Erdungswiderstandsprüfer misst einen absoluten maximalen Widerstand von 1,999 kΩ und hat eine CAT III-Sicherheitskategorie. Dieser Tester wird verwendet, um den ordnungsgemäßen Betrieb des Erdungssystems zu gewährleisten. Es gibt ein Tonsignal für Durchgangsprüfungen aus und zeigt den Wert direkt auf dem LED-Bildschirm an. Es wird auch zur Messung der elektrischen Eigenschaften eines Systems verwendet. Die Messung des Erdungswiderstands, die von diesem Gerät durchgeführt wird, basiert auf dem Messprinzip, das als "Fehlerschleife" bezeichnet wird. Die Messung erfolgt mit einer Genauigkeit von (+/-3 % +1 Stelle) bei reinem Widerstand im Bereich von 0-200 Ω bei 23 °C +/-5 °C.

Erhältlich mit einem Berührungspunkt am Verlängerungskabel von 7 m und Gebrauchsanweisung, ohne Koffer
Zeigt das Vorhandensein von Spannung und die Phasenposition an
Misst die Erdungsschleife (Fehlerschleife), ohne die Überlastschalter auszulösen:< 15 mA
Rutschfeste Beschichtung für besseren Halt
Nach dem Anschluss an eine ordnungsgemäß angeschlossene Installation wird der Erdungswert sofort auf der Top-LCD-Anzeige mit 4 Ziffern angezeigt, die Erdungswiderstandswerte zwischen 0 und 100 Ω in blauen Farbwerten anzeigen kann (bei dem von NF C 15-100 empfohlenen 100-Ω-Schwellenwert) Und zwischen 101 Ω und 99 Ω in roten Farbziffern
Betriebstemperaturbereiche zwischen -150 °C und 450 °C.
Volle Autonomie (ohne Batterie)
Zweiwege-Einsatz: 2P + T-Buchse oder LV-Schalttafel mit Kabel

• Messung des Erdungswiderstands.
• Markieren Sie die Phasenposition und prüfen Sie das Vorhandensein eines Erdungsanschlusses.
• Steuert den Durchgang von Metallmassen (Summer).

• Schnelllesen der Konformität durch zweifarbige LCD-Anzeige (blau = OK/rot = keine Konformität).
• "Standard-Regelkreis"-Prinzip zur Erdungsmessung im TT-Schema.
• Erdungsmessung mit 3 1/2-stelliger LCD-Anzeige (von 0 bis 1999 Ω).
• Genauigkeit: ± (3 % + 1 Stelle) für reinen Widerstand, Bereich 0 bis 200 Ω bei 23 °C ± 5 °C.
• Zeigen Sie das Vorhandensein gefährlicher Spannung (400 V - Verbindung zwischen den Phasen).
• Volle Autonomie: Keine Batterie, Stromversorgung durch Anschluss an 2P+T-Steckdose.

• 1 Gerät
• 1 Rolle mit 7 m langem Kabel M-921647 (nicht im Lieferumfang der Version DT-300-SE enthalten).
• 1 Benutzerhandbuch

• Kabel für den Eingriff in LV-Tabellen M-952271.

En 61557-4
