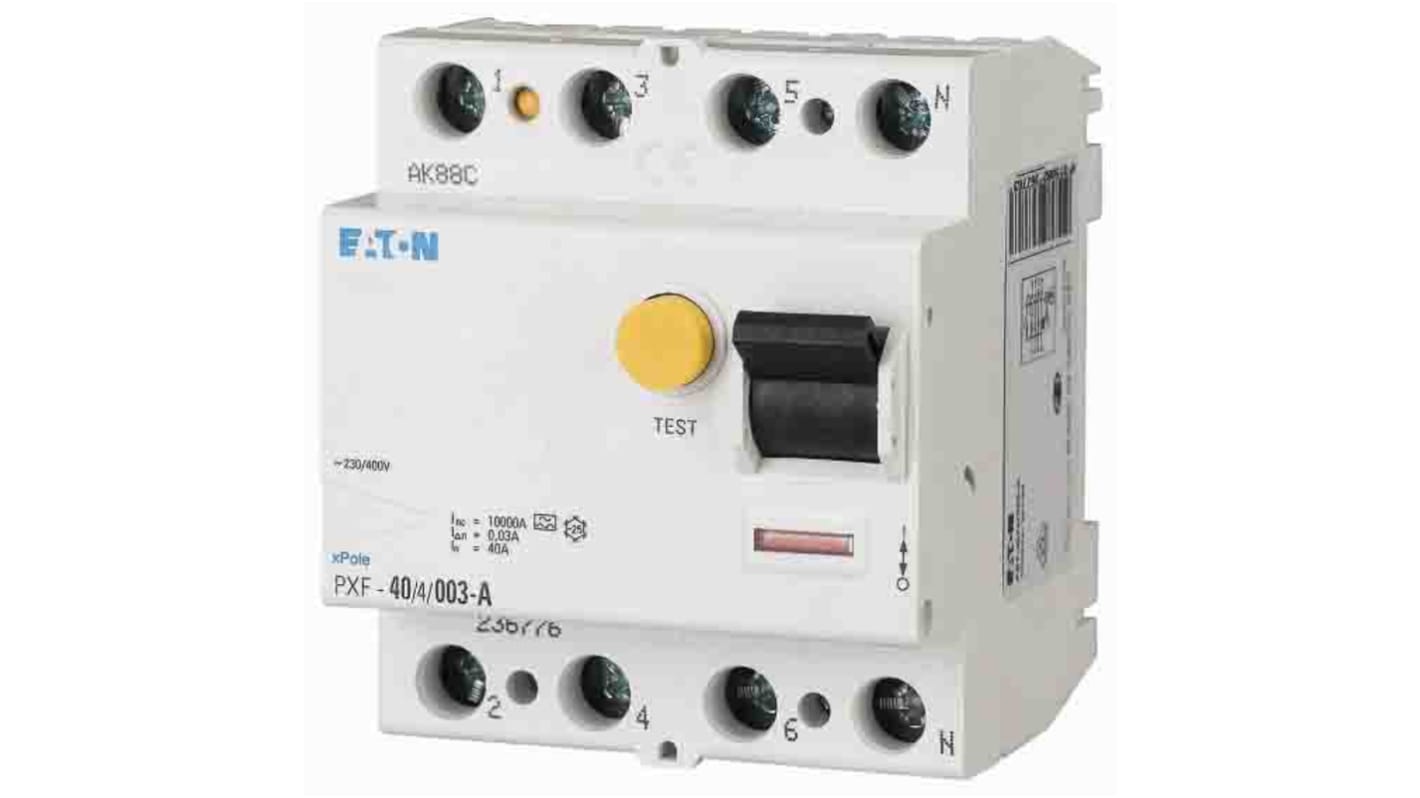

Eaton PXF-A RCCB, 3+N-polig, 63A, 300mA Typ A PXF

Wir stellen vor: Die Fehlerstrom-Schutzschalter der Serie PXF-A von Eaton, eine professionelle und hochwertige Serie von Fehlerstrom-Schutzeinrichtungen. Diese RCD/FI bieten umfassenden Schutz vor elektrischen Stromkreisen und wurden entwickelt, um Benutzer durch die automatische Abschaltung der Stromversorgung bei einem Fehler vor einem tödlichen elektrischen Schlag zu schützen. Diese Fehlerstrom-Schutzeinrichtungen werden häufig in Anwendungen installiert, in denen freiliegende Drähte vorhanden sind, die anfällig für Überhitzung oder Erdschlüsse sind und einen vollständigen RCD/FI-Schutz bieten.

Typ A wurde für Systeme mit wechselnden und pulsierenden Gleichströmen entwickelt. FI-Schutzschalter vom Typ A funktionieren auch bei einem glatten direkten Reststromfluss von bis zu 6 mA korrekt.

• Fehlstrom-Schutzschalter, bedingt stromfest bis zu 250 A für zusätzlichen Schutz
• Impulsstromempfindlich, Typ A
• Kontur und Sammelschiene kompatibel mit anderen Geräten der P-Serie
• Doppelklemme mit Hebe-/Backe Top und Bottich Terminal
• freie Auswahl der Schienenanordnung Top und Bottom-Ausführung
• Kostenloser Terminal trotz Sammelschienenmontage
• Schützt vor speziellen, nicht geglätteten Formen von DC-Fehlerströmen
• Anzeige der realen Kontaktposition
• Auslöste Zustandsanzeige durch Signalkontakt
• Nachrüst-Hilfsschalter
• Normen: IEC/EN 61008 und Zulassungen sind DIN VDE 0664 Teil 10

Ein RCD ist ein Schutz- und potenziell lebensrettendes Gerät, das elektrische Anlagen vor störenden Stößen, Kurzschlüssen und Überlastungen schützt und gleichzeitig vor elektrischen Schlägen und Stromschlägen bei blanker oder fehlerhafter Verdrahtung oder Erdschluss schützt. Das Gerät unterbricht die Stromversorgung automatisch, wenn ein Fehler erkannt wird.

Feste RCDs werden üblicherweise in einem Sicherungskasten installiert und können mehrere Stromkreise schützen. RCDS in einer Verbrauchereinheit sind meist passiv, sodass Haushaltsgeräte den normalen Betrieb wiederherstellen können, wenn die Stromversorgung zurückgesetzt wird.

Socket-Steckdosen-RCDs bieten individuellen Schutz für die Person, die mit dem Gerät in Kontakt ist, und sind somit ein integriertes Werkzeug für Elektriker. Sie können anstelle einer normalen Steckdose verwendet werden. Steckdosen-Fehlerstrom-Schutzeinrichtungen sind entweder aktiv oder passiv. Sie sind rastend im Betrieb und daher nicht ideal für Elektrowerkzeuge, die bei der Wiederherstellung des Stromkreises keinen Neustart benötigen.

Tragbare RCD/FI-Stecker bieten außerdem nur individuellen Schutz für die Person, die mit dem Gerät in Berührung kommt. Sie werden an eine beliebige Standardbuchse angeschlossen, und das Gerät wird dann an den RCD/FI-Schalter angeschlossen. Tragbare RCDs sind meist aktiv und lösen sich, wenn eine Anomalie erkannt wird. Ideal geeignet für den Einsatz mit externen Elektrowerkzeugen, die gefährlich werden können, wenn sie plötzlich reaktiviert werden.

DIN VDE 0664 Teil 10

IEC / EN 61008
