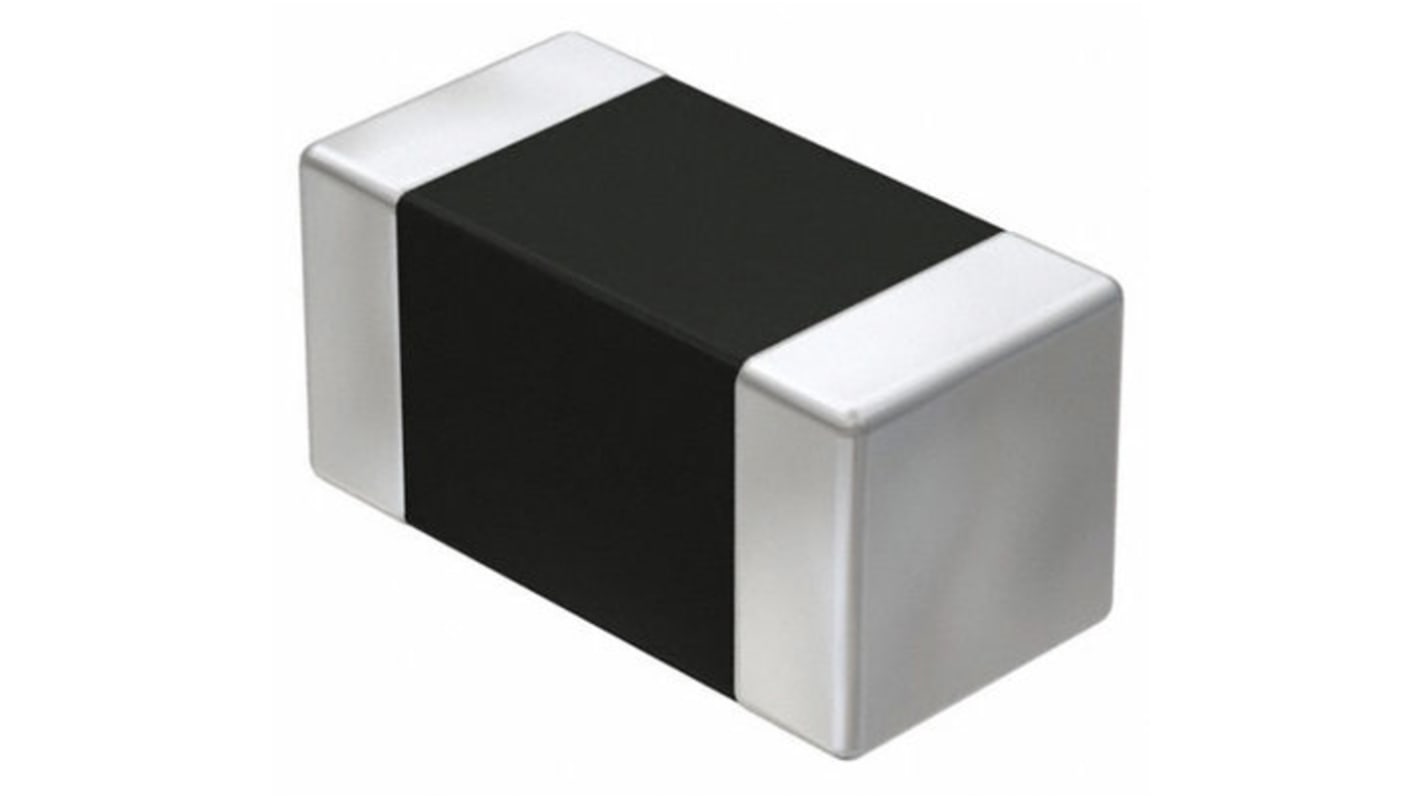

Wurth Elektronik WE-CBF, 1206 (3216M), 1A, 3.2 x 1.6 x 1.1mm
- RS Best.-Nr.:
- 124-1841
- Herst. Teile-Nr.:
- 742792141
- Marke:
- Wurth Elektronik
500 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
1650 weitere lieferbar innerhalb 1 Werktag(e) (Mo-Fr).
Im Warenkorb
Preis pro Stück (In einer VPE à 50)
0,213 €
(ohne MwSt.)
0,253 €
(inkl. MwSt.)
| Stück | Pro Stück | Pro Packung* |
| 50 - 450 | 0,213 € | 10,65 € |
| 500 - 2450 | 0,194 € | 9,70 € |
| 2500 - 4950 | 0,175 € | 8,75 € |
| 5000 - 12450 | 0,157 € | 7,85 € |
| 12500 + | 0,142 € | 7,10 € |
| *Bitte VPE beachten | ||
- RS Best.-Nr.:
- 124-1841
- Herst. Teile-Nr.:
- 742792141
- Marke:
- Wurth Elektronik
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- TW
Produktdetails
Mehrschichtiges Hochgeschwindigkeits-Ferrit, SMD – Serie WE-CBF
Ausgezeichnete EMI-Schutzeigenschaften und niedriger Gleichstromwiderstand
Anordnung sehr nahe an der Störquelle möglich, sogar bei der kleinsten Größe 0402, maximale Impedanz 1000 Ω
Zuverlässige Ni-Sn-Elektroden
Ideal zur Filterung in Datenleitungen und zur Spannungsentkopplung
Hoher Nennstrom bis 6 A
Aufschmelzlötung empfohlen
Anordnung sehr nahe an der Störquelle möglich, sogar bei der kleinsten Größe 0402, maximale Impedanz 1000 Ω
Zuverlässige Ni-Sn-Elektroden
Ideal zur Filterung in Datenleitungen und zur Spannungsentkopplung
Hoher Nennstrom bis 6 A
Aufschmelzlötung empfohlen
Anwendungen:
Schnell: USB 2,0, IEEE 1394, LVDS
Breitbandig: Steuersignale, RS232, RS422, DC/DC-Wandler usw.
Hoher Strom: Stromversorgung, DC/DC-Wandler usw.
Zuverlässige Ni-Sn-ElektrodenHoher Nennstrom bis zu 6 ABetriebstemperatur: –55 °C bis +125 °CPerfekt als Datenleitungsfilter und zur Entkopplung der Versorgungsspannung
Technische Daten
Eigenschaft | Wert |
|---|---|
| Gehäusetyp | 1206 (3216M) |
| Impedanz bei 100 MHz | 1000Ω |
| Nennstrom | 1A |
| Typ | Ferritperle |
| Abmessungen | 3.2 x 1.6 x 1.1mm |
| Länge | 3.2mm |
| Tiefe | 1.6mm |
| Höhe | 1.1mm |
| Gleichstromwiderstand max. | 300mΩ |
| Material | Ferrit |
| Applikation | Unterdrückung elektromagnetischer Störungen, Steuersignale, DC/DC-Wandler, schnelle Bus-Signale, Festplatten, hoher Strom, hohe Frequenz, hohe Drehzahl, Leitungsfilter, LVDS, Netzteil, RS232, RS422, USB 2.0 |
| Serie | WE-CBF |
