RS PRO Flachsteckhülse, Grau, Unisoliert, 2.8 x 0.5 mm, Buchse, 22 AWG min, 16 AWG

RS Best.-Nr.:: 270-7595
Marke:: RS PRO

RS PRO Flachsteckhülse, Grau, Unisoliert, 2.8 x 0.5 mm, Buchse, 22 AWG min, 16 AWG

Mengenrabatt verfügbar

Zwischensumme (1 Beutel mit 1000 Stück)*

58,00 €

(ohne MwSt.)

69,00 €

(inkl. MwSt.)

VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €

Auf Lager

42.000 Einheit(en) versandfertig von einem anderen Standort

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück	Pro Beutel*
1000 - 4000	0,058 €	58,00 €
5000 - 9000	0,053 €	53,00 €
10000 +	0,049 €	49,00 €

*Richtpreis

RS Best.-Nr.:: 270-7595
Marke:: RS PRO

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	RS PRO
	Produkt Typ	Flachsteckhülse
	Anschlusstyp	Crimpbefestigung
	Gender	Buchse
	Flachstecker Größe	2.8 x 0.5 mm
	Flachstecker Dicke	0.5mm
	Flachstecker Breite	2.8mm
	Isoliert/nicht isoliert	Unisoliert
	Minimale Drahtgröße AWG	22 AWG
	Maximale Drahtgröße AWG	16 AWG
	Farbe	Grau
	Kontaktmaterial	Messing
	Kontaktbeschichtung	Zinn
	Montageausrichtung	Gerade
	Normen/Zulassungen	RoHS
	Länge	15.6mm

	Alle auswählen
	Marke RS PRO
	Produkt Typ Flachsteckhülse
	Anschlusstyp Crimpbefestigung
	Gender Buchse
	Flachstecker Größe 2.8 x 0.5 mm
	Flachstecker Dicke 0.5mm
	Flachstecker Breite 2.8mm
	Isoliert/nicht isoliert Unisoliert
	Minimale Drahtgröße AWG 22 AWG
	Maximale Drahtgröße AWG 16 AWG
	Farbe Grau
	Kontaktmaterial Messing
	Kontaktbeschichtung Zinn
	Montageausrichtung Gerade
	Normen/Zulassungen RoHS
	Länge 15.6mm

Ursprungsland:: TW

Kleine Packung

Pro Stück, RS Best.-Nr.: 488-1213

Große Packung

RS Best.-Nr.: 270-7595

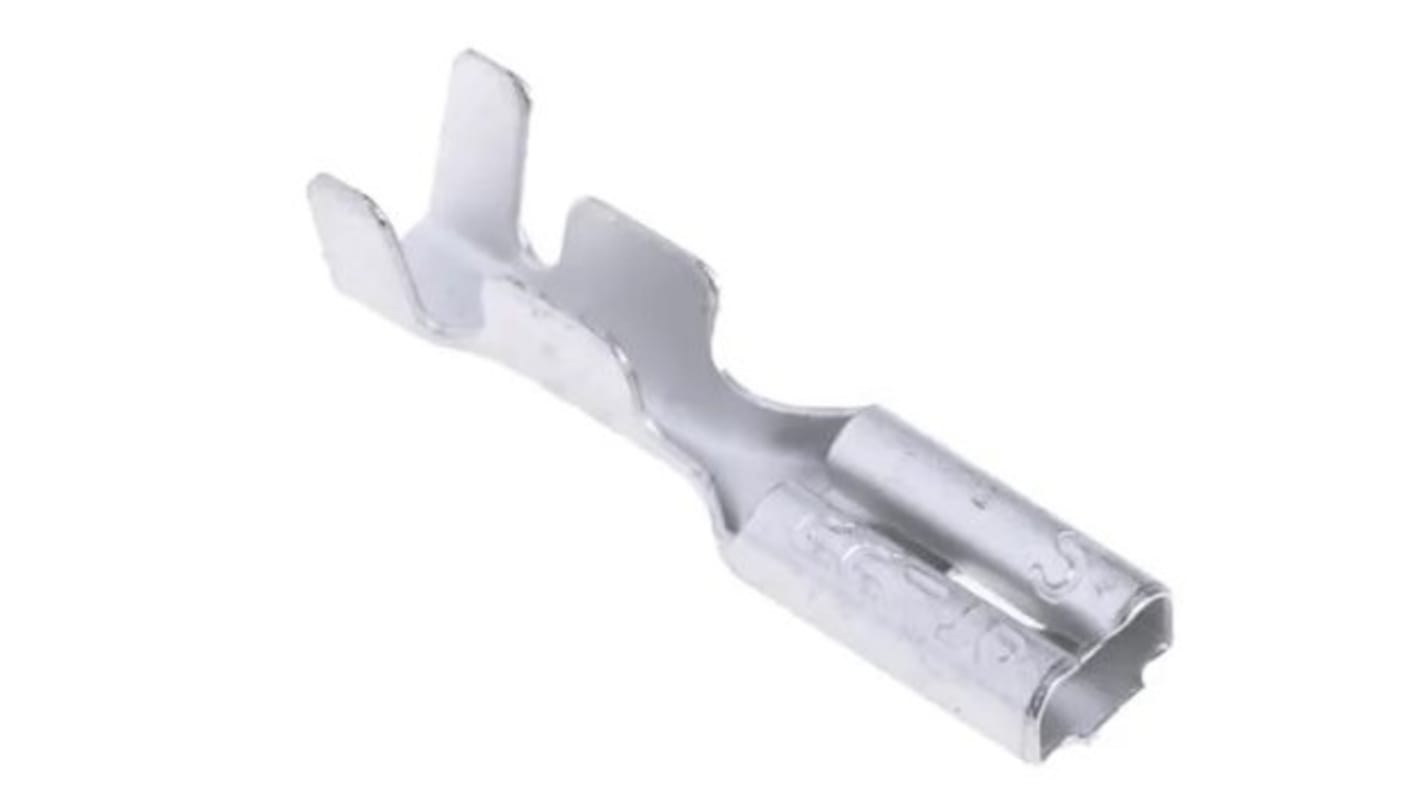

Nicht isolierte offene Quetschhülsen-Crimpbuchsen, RS PRO

Eine hochwertige offene Quetschhülsen-Crimp-Buchsenanschlussklemme von RS PRO, manchmal auch als Buchse mit Schnelltrennung bezeichnet. Crimp-Buchsenanschlussklemmen sind eine Art elektrische Kabelsteckverbinder, die im gesteckten Zustand mit einem Flachstecker (oder Stecker, Schnelltrennung) eine schnelle und zuverlässige Verbindung zwischen zwei Kabeln bieten. Das Gehäuse des Steckverbinders besteht aus verzinntem Messing. Die Verzinnung verfügt über eine ausgezeichnete Leitfähigkeit und ist zudem beständig gegen Korrosion.

Wie funktioniert ein Buchsen-Crimpsteckverbinder?

Die Buchse wird auf das Ende der Litze mit einem passenden elektrischen Werkzeug gecrimpt. Es ist kein Löten erforderlich. Der Flachstecker oder Flachstecker auf dem gegenüberliegenden Kabel wird einfach in die Öffnung am Ende der Buchse geschoben und bildet eine sichere und zuverlässige elektrische Verbindung.

Eigenschaften und Vorteile

• Ermöglicht ein einfaches Verbinden und Trennen von zwei Drähten

• Sorgt für eine sichere und permanente elektrische Verbindung

• Lötfreier Crimpanschluss

• Verzinnung für Korrosionsbeständigkeit, zusätzliche Festigkeit und ausgezeichnete Leitfähigkeit

Anwendungen

Diese Buchsen werden in einer Vielzahl von Branchen einschließlich Industrie, Kfz und Unterhaltungselektronik verwendet. Anwendungsgebiete:

• Industrielle Steuerungssysteme

• Industrielle Anlagen

• Anwendungen im KFZ-Bereich

• Kommunikationsgeräte

• Netzteile

• Heizungs-/Lüftungs-/Klimaanlage

• Haushaltsgeräte einschließlich Geschirrspüler, Waschmaschinen und Trockner

Auswahl der richtigen Steckverbinderausführung

Bei der Auswahl der richtigen Anschlussklemme für Ihre Anwendung sollten Sie folgendes beachten:

• Die verwendete Drahtgröße "mm" (metrisch) oder "AWG" (American Wire Gauge)

• Die Flachsteckergröße, an den Sie die Ring-Anschlussklemme anschließen möchten. Die Breite der Buchse muss der Breite des passenden Flachsteckers entsprechen und umgekehrt. Die Breite ist normalerweise als Name der Serie in Zoll angegeben, wobei die häufigsten .110 (2,8 mm), .187 (4,8 mm), .205 (5,2 mm), .250 (6,3 mm), .375 (9,5 mm) sind. Die Dicke der Flachstecker kann auch variieren und beträgt üblicherweise 0,51 oder 0,81 mm

Anweisungen zum Crimpen eines Buchsensteckverbinders

Isolieren Sie das Ende des Kabels ab und schneiden Sie es auf die gleiche Länge wie die Klemme. Führen Sie das abisolierte Ende in die Quetschhülse ein, sodass kein blanker Schaltdraht sichtbar ist. Der Steckverbinder ist dann bereit zum Crimpen auf das Ende des Drahts. Zangen oder ein Ratschenwerkzeuge können verwendet werden, aber für eine bessere Crimpqualität ist es besser, eine Ratschen-Crimpzange zu verwenden. Eine Ratschen-Crimpzange ist vorzuziehen, da die Griffe bis zum Abschluss eines vollständigen Crimpvorgangs verriegelt bleiben, um Teilcrimpungen zu vermeiden. Stecken Sie die Quetschhülse der Buchsenklemme in den entsprechenden Crimpabschnitt (angegeben durch die auf dem Gerät angegebenen Größen). Drücken Sie den Werkzeuggriffe bis zur Zwangssperrenentriegelung zusammen. Die Crimp-Buchsenanschlussklemme kann nun mit einem Flachsteckerkontakt gesteckt werden, um eine sichere elektrische Verbindung zu bilden.
