Wurth Elektronik WR-FPC, SMD FPC-Steckverbinder, Buchse, 26-polig / 1-reihig, Raster 0.5mm Lötanschluss
- RS Best.-Nr.:
- 122-5113
- Herst. Teile-Nr.:
- 687126149022
- Marke:
- Wurth Elektronik
985 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (Auf einem Gurtabschnitt von 5)
1,814 €
(ohne MwSt.)
2,159 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Gurtabschnitt* |
5 - 45 | 1,814 € | 9,07 € |
50 - 245 | 1,768 € | 8,84 € |
250 - 495 | 1,716 € | 8,58 € |
500 - 995 | 1,676 € | 8,38 € |
1000 + | 1,626 € | 8,13 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 122-5113
- Herst. Teile-Nr.:
- 687126149022
- Marke:
- Wurth Elektronik
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- CN
Produktdetails

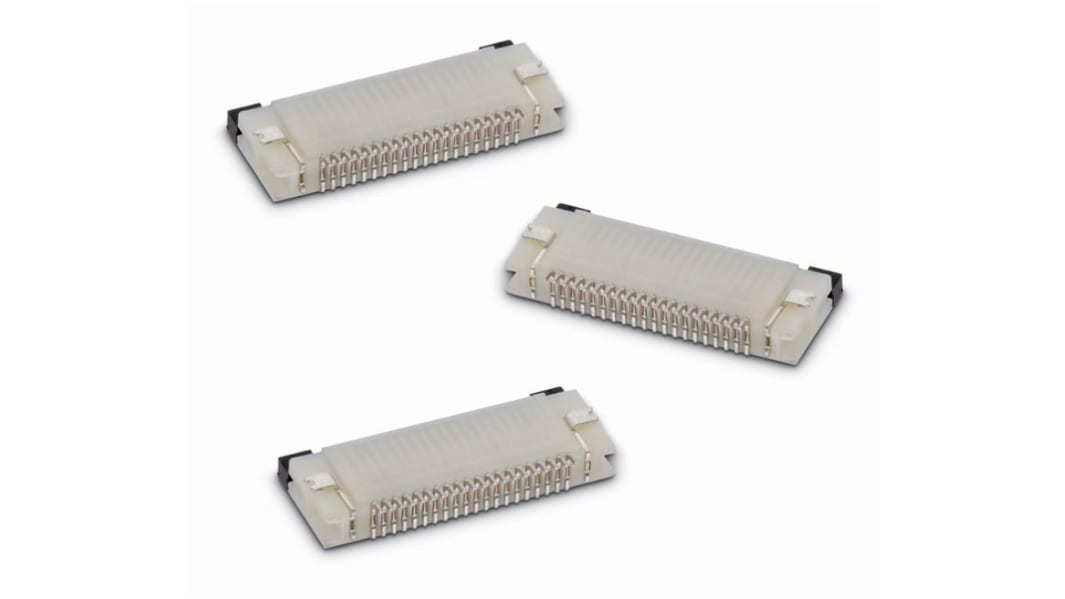

FPC-ZIF-Steckverbinder Würth WR-FPC, 0,50 mm, Bodenkontakt mit schwenkbarem Betätigungselement
FPC-ZIF-Steckverbinder WR-FPC für SMD-Montage in 0,5 mm mit Bodenkontakt und schwenkbarem Flip-Lock-Betätigungselement. Diese FPC-ZIF-Steckverbinder in 0,5 mm haben eine flache, leichte, platzsparende Bauweise und erfüllen den wachsenden Bedarf an sicheren Verbindungen mit hoher Anschlussdichte in einer Vielzahl von miniaturisierten Elektronikanwendungen. Mit diesen FPC-ZIF-Steckverbindern für SMD-Montage ist kein passender Steckverbinder erforderlich, da das Kabel direkt in den Steckverbinder gesteckt wird, um eine kostengünstige Kabel-Platine-Lösung mit einem einzelnen Steckverbinder zu ermöglichen. Die FPC-Steckverbinder der Serie WR-FPC in 0,5 mm besitzen ein schwenkbares Flip-Lock-Betätigungselement, das die Verbindung zwischen dem FFC/FPC und den Steckverbinderanschlüssen sichert. Eine Löthaltefunktion hilft bei der Sicherung des Steckverbinders an der Leiterplatte beim Löten. Typische Anwendungen der FPC-ZIF-Steckverbinder in 0,5 mm umfassen Anwendungen, in denen eine Verbindung mit einem kleinen Display oder Tastenfeld erforderlich ist.
FPC-Steckverbinder und Patchkabel, Würth, 0,5 mm
Technische Daten
Eigenschaft | Wert |
---|---|
Anzahl der Kontakte | 26 |
Kontaktmaterial | Phosphor Bronze |
Raster | 0.5mm |
Montagetyp | SMD |
Gender | Buchse |
Anschlusstyp | ZIF-Kontakt unten |
Gehäuseausrichtung | Horizontal |
Nennstrom | 500mA |
Betriebsspannung | 50 V ac/dc |
Serie | WR-FPC |
Anzahl der Reihen | 1 |
Kontaktbeschichtung | Nickel verzinnt |
Anschlussart | Löten |
Betriebstemperatur min. | -40°C |
Betriebstemperatur max. | +105°C |
- RS Best.-Nr.:
- 122-5113
- Herst. Teile-Nr.:
- 687126149022
- Marke:
- Wurth Elektronik
