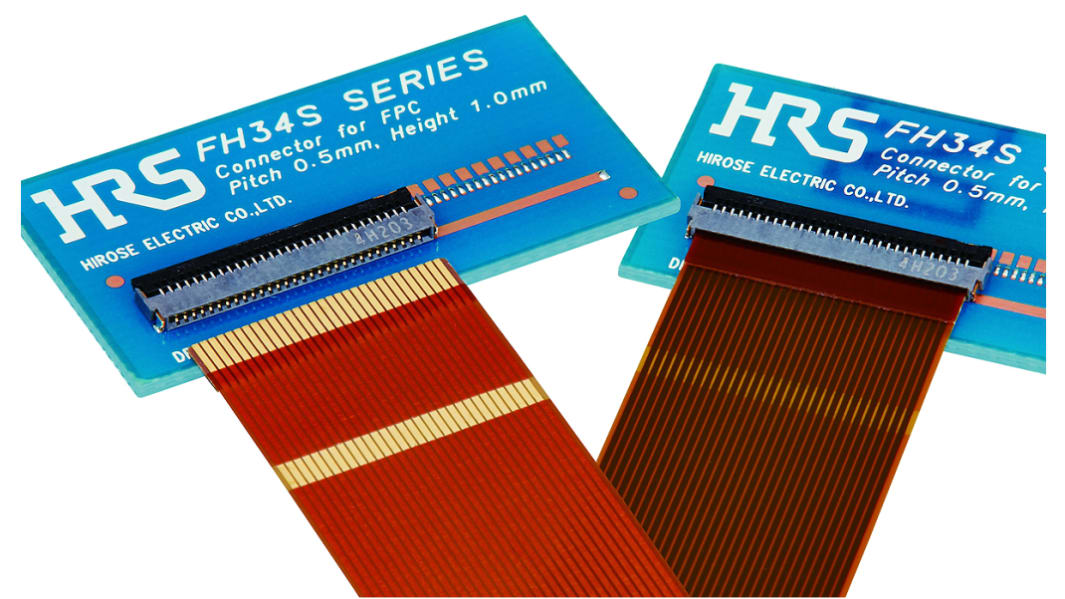

Hirose FH34SRJ, SMD FPC-Steckverbinder, Buchse, 20-polig / 1-reihig, Raster 0.5mm Lötanschluss

Die 0,5-mm-FPC-/FFC-SMD-Steckverbinder der Serie FH34SRJ mit ZIF-Prinzip (Zero Insertion Force, Einsteckkraft gleich null) verfügen über eine niedrige Bauhöhe von 1,00 mm und eine schmale Breite von 3,8 mm. Die 0,5-mm-FPC-/FFC-Steckverbinder der Serie FH34SRJ haben hohe Haltekraft und verfügen über ein nach hinten gerichtetes Drehbetätigungselement, das sich von der Rückseite des Steckverbinders aus öffnen lässt. Das Betätigungselement mit Flip-Verschluss ist einfach zu bedienen und ermöglicht ein einfaches Einsetzen der FPC sowie eine zuverlässige elektrische und mechanische Verbindung. Ein vollständiges Schließen des Betätigungselements wird mit einem spürbaren Klicken bestätigt. Der Steckverbinder und das Betätigungselement werden bereits im geöffneten Zustand ausgeliefert, wodurch die FPC/FFC sofort eingesetzt werden kann. Die 0,5-mm-ZIF-FPC-/FFC-Steckverbinder der Serie FH34SRJ verfügen über obere und untere Kontakte für Entwurfsflexibilität. Die Gehäuse verfügen über Eingangsschrägen an den Innenwänden für sanftes Einsetzen von FPC/FFC. Die Unterseite der FPC-/FFC-Steckverbinder ist fest ohne sichtbare Kontakte, was ein Einbauen des Steckverbinders über Leiterbahnen auf der Leiterplatte ermöglicht. Die Oberseite ist flach zur Aufnahme und Positionierung durch Unterdruck. Diese 0,5-mm-ZIF-FPC-/FFC-Steckverbinder der Serie FH34SRJ erfüllen die Anforderungen bezüglich Halogenfreiheit gemäß IEC61249-2-21.

• Niedrige Bauhöhe von 1,00 mm über der Platine• Nach hinten gerichtetes Drehbetätigungselement für einfaches Einsetzen von FPC/FFC• Hohe Haltekraft für eine zuverlässige elektrische und mechanische Verbindung• Abgeschrägte innere Gehäusewände für sanftes Einsetzen von FPC/FFC• Obere und untere Kontakte für Entwurfsflexibilität• Die Leiterbahnen können unter dem Verbinder verlaufen• Flache Oberseite für Unterdruckaufnehmer und Platzierung• Aufnahmefähigkeit für standardmäßige 0,3-mm-FPC• Halogenfrei gemäß IEC61249-2-21

Diese niedrigen 0,5-mm-ZIF-FPC/FFC-Steckverbinder der Serie FH34SRJ eignen sich perfekt zur Verwendung mit Mobiltelefonen, Notebook-PCs, DVDs uns LCD-Monitoren.

Halogenfrei gemäß IEC61249-2-21

FPC/FFC, 0,5 mm – Hirose
