Hirose FH12 ZIF, Oberfläche gewinkelt FPC-Steckverbinder, 16-polig Buchse / 1-reihig, Raster 1 mm, Lot
- RS Best.-Nr.:
- 772-7042
- Herst. Teile-Nr.:
- FH12-16S-1SH(55)
- Marke:
- Hirose
Zwischensumme (1 Packung mit 5 Stück)*
5,70 €
(ohne MwSt.)
6,80 €
(inkl. MwSt.)
Lagerbestand aktuell unbekannt – Bitte versuchen Sie es später noch einmal
Stück | Pro Stück | Pro Packung* |
|---|---|---|
| 5 + | 1,14 € | 5,70 € |
*Richtpreis
- RS Best.-Nr.:
- 772-7042
- Herst. Teile-Nr.:
- FH12-16S-1SH(55)
- Marke:
- Hirose
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Hirose | |
| Produkt Typ | FPC-Steckverbinder | |
| Anzahl der Kontakte | 16 | |
| Kontaktmaterial | Phosphorbronze | |
| Stromstärke | 500mA | |
| Rastermaß | 1mm | |
| Montageart | Oberfläche | |
| Steckverbinder Gender | Buchse | |
| Kontaktposition | Unterseite | |
| Anschlusstyp | Lot | |
| Einsteckkraft | ZIF | |
| Montageausrichtung | gewinkelt | |
| Verriegelungsmechanismus | Ja | |
| Spannung | 50V ac | |
| Betriebstemperatur min. | -40°C | |
| Serie | FH12 | |
| Kontakt Gender | Buchse | |
| Maximale Betriebstemperatur | 85°C | |
| Anzahl der Reihen | 1 | |
| Normen/Zulassungen | No | |
| Kontaktbeschichtung | Gold | |
| Gehäusematerial | Polyamid | |
| Alle auswählen | ||
|---|---|---|
Marke Hirose | ||
Produkt Typ FPC-Steckverbinder | ||
Anzahl der Kontakte 16 | ||
Kontaktmaterial Phosphorbronze | ||
Stromstärke 500mA | ||
Rastermaß 1mm | ||
Montageart Oberfläche | ||
Steckverbinder Gender Buchse | ||
Kontaktposition Unterseite | ||
Anschlusstyp Lot | ||
Einsteckkraft ZIF | ||
Montageausrichtung gewinkelt | ||
Verriegelungsmechanismus Ja | ||
Spannung 50V ac | ||
Betriebstemperatur min. -40°C | ||
Serie FH12 | ||
Kontakt Gender Buchse | ||
Maximale Betriebstemperatur 85°C | ||
Anzahl der Reihen 1 | ||
Normen/Zulassungen No | ||
Kontaktbeschichtung Gold | ||
Gehäusematerial Polyamid | ||

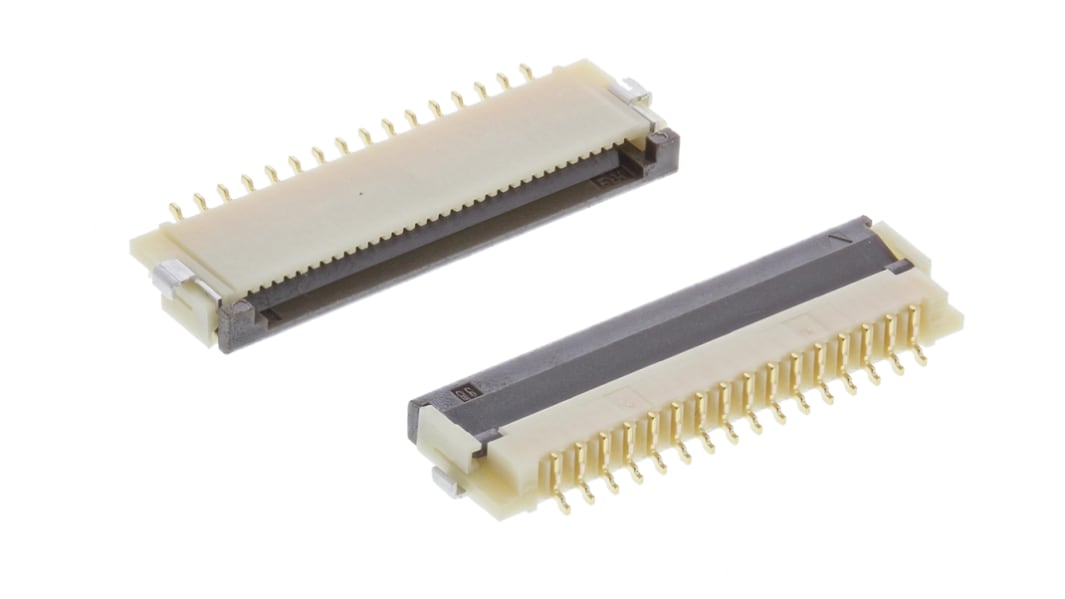

1,00-mm-FPC/FFC-Steckverbinder der Serie FH12 von Hirose
FPC/FFC-Steckverbinder der Serie FH12 mit ZIF (Zero Insertion Force) mit einem Rastermaß von 1,00 mm und Unterkontaktkonfiguration. Diese FPC-Steckverbinder verfügen über ein drehbares ZIF-Betätigungselement mit einer einzigen Berührung für eine einfache Bedienung. Sobald das Betätigungselement vollständig geschlossen ist, erzeugt es einen taktilen Klick, um zu bestätigen, dass das Stecken abgeschlossen ist. FPC/FFC-Steckverbinder der Serie FH12 mit ihrem One-Touch-ZIF-Drehbetätigungselement nehmen weniger Platz auf der Leiterplatte ein als Versionen mit Schiebeverriegelungsmechanismen, die eine Montage mit hoher Dichte ermöglichen.
Merkmale und Vorteile
• One-Touch drehbares ZIF-Betätigungselement
• Tastbares Klicken, um das Stecken zu bestätigen
• Leiterplatte platzsparendes Design
• Unterstützt Montage mit hoher Dichte
Anwendungen
• Handys
• GPS
• Notebook-PCs
• Daten-Terminals
• LCD-Fernseher
• Digital- und Videokameras
• Kleine tragbare Geräte, die mit einem LCD verbunden werden
1,0 mm FFC/FPC - Hirose
