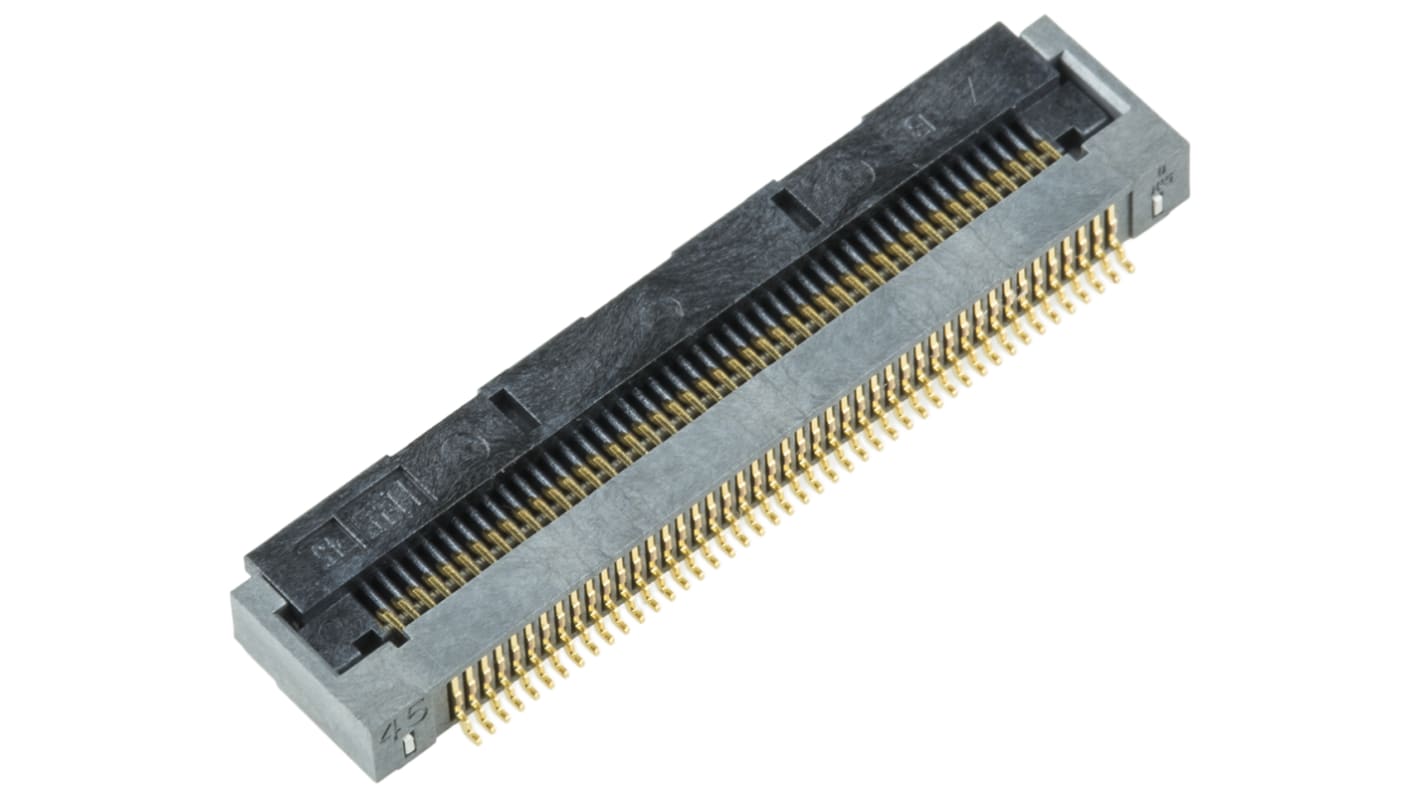

Hirose FH28, SMD FPC-Steckverbinder, Buchse, 45-polig / 1-reihig, Raster 0.5mm Lötanschluss

RS Best.-Nr.:: 779-5095
Herst. Teile-Nr.:: FH28-45S-0.5SH(05)
Marke:: Hirose

Hirose FH28, SMD FPC-Steckverbinder, Buchse, 45-polig / 1-reihig, Raster 0.5mm Lötanschluss

Mengenrabatt verfügbar

Zwischensumme (1 Packung mit 5 Stück)*

16,45 €

(ohne MwSt.)

19,60 €

(inkl. MwSt.)

VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €

Vorübergehend ausverkauft

Versand ab 04. Mai 2026

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück	Pro Packung*
5 - 95	3,29 €	16,45 €
100 - 370	2,612 €	13,06 €
375 - 1495	2,304 €	11,52 €
1500 - 2995	1,73 €	8,65 €
3000 +	1,62 €	8,10 €

*Richtpreis

RS Best.-Nr.:: 779-5095
Herst. Teile-Nr.:: FH28-45S-0.5SH(05)
Marke:: Hirose

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	Hirose
	Anzahl der Kontakte	45
	Kontaktmaterial	Phosphor Bronze
	Raster	0.5mm
	Montagetyp	SMD
	Gender	Buchse
	Anschlusstyp	ZIF-Kontakt unten
	Gehäuseausrichtung	gewinkelt
	Verriegelungsmechanismus	Ja
	Nennstrom	500mA
	Betriebsspannung	50 V ac
	Serie	FH28
	Anzahl der Reihen	1
	Anschlussart	Löten
	Kontaktbeschichtung	Gold
	Betriebstemperatur max.	+105°C
	Gehäusematerial	LCP
	Betriebstemperatur min.	-40°C

	Alle auswählen
	Marke Hirose
	Anzahl der Kontakte 45
	Kontaktmaterial Phosphor Bronze
	Raster 0.5mm
	Montagetyp SMD
	Gender Buchse
	Anschlusstyp ZIF-Kontakt unten
	Gehäuseausrichtung gewinkelt
	Verriegelungsmechanismus Ja
	Nennstrom 500mA
	Betriebsspannung 50 V ac
	Serie FH28
	Anzahl der Reihen 1
	Anschlussart Löten
	Kontaktbeschichtung Gold
	Betriebstemperatur max. +105°C
	Gehäusematerial LCP
	Betriebstemperatur min. -40°C

Ursprungsland:: JP

Hirose FPC/FFC-Steckverbinder Serie FH28, 0,5 mm

FH26 ZIF FPC/FFC-Steckverbinder, 0,5 mm, mit robuster, verstärkter Bauweise. Diese FH28 FPC/FFC-Steckverbinder haben ein robustes Flip Lock-Betätigungselement, das an beiden Enden des Steckverbinders durch verstärkte Metallanschlüsse unterstützt wird. Das Betätigungselement wird auf der gesamten Länge an jedem Kontaktpunkt durch einen Haken für eine sichere Verbindung gehalten, was ein Verrutschen des Betätigungselements verhindert. Wenn das Betätigungselement vollständig geschlossen ist, erzeugt es ein spürbares Klicken zur Bestätigung der festen Verriegelung. Diese FH28 FPC/FFC-Steckverbinder verfügen über seitliche Verriegelungen für den Einsatz mit Registerkarten mit Laschen. Die Positionierungslaschen an dem FPC-Steckplatz im Inneren dieser Verriegelungen sorgen für eine genaue Ausrichtung und Positionierung. Wenn das Betätigungselement gesperrt ist, fungieren die Laschen als Zugentlastung und erhöhen die Haltekraft der FPC. Diese FH28 FPC/FFC-Steckverbinder können auch mit geraden oder laschenfreien FPCs verwendet werden. Die Unterseite dieser FPC/FFC-Steckverbinder ist massiv und die Kontakte sind nicht freiliegend. Dadurch kann der Steckverbinder über leitfähigen Spuren auf der Leiterplatte montiert werden.
Diese FH28 FPC/FFC ZIF Steckverbinder, 0,5 mm, nehmen eine standardmäßige, 0,3 mm dicke FPC/FCC auf
FH28E und FH28H FPC/FFC-Steckverbinder haben einen Metallanschluss, der zum manuellen Löten über die Gehäusekante hinausragt
FH28H FPC/FFC-Steckverbinder haben ein schlankeres, platzsparendes Betätigungselement

Eigenschaften und Vorteile

• Robuste Konstruktion
• Verstärktes Flip-Lock-Betätigungselement für einfaches FPC/FFC-Einsetzen und sicheren Halt
• Spürbares Klicken bestätigt vollständiges Schließen des Betätigungselements
• Seitliche Verriegelungen für FPC/FFC-Halt durch Laschen
• Geschlossene Bauweise ermöglicht die Montage über leitfähigen Spuren auf der Leiterplatte

Anwendungsbereich

• Industrielle Geräte
• Unterhaltungselektronik
• GPS-Navigation
• Prüf- und Messgeräte
• Barcode-Lesegeräte
• Medizinprodukte

Hinweis

FPC/FFC, 0,5 mm – Hirose
