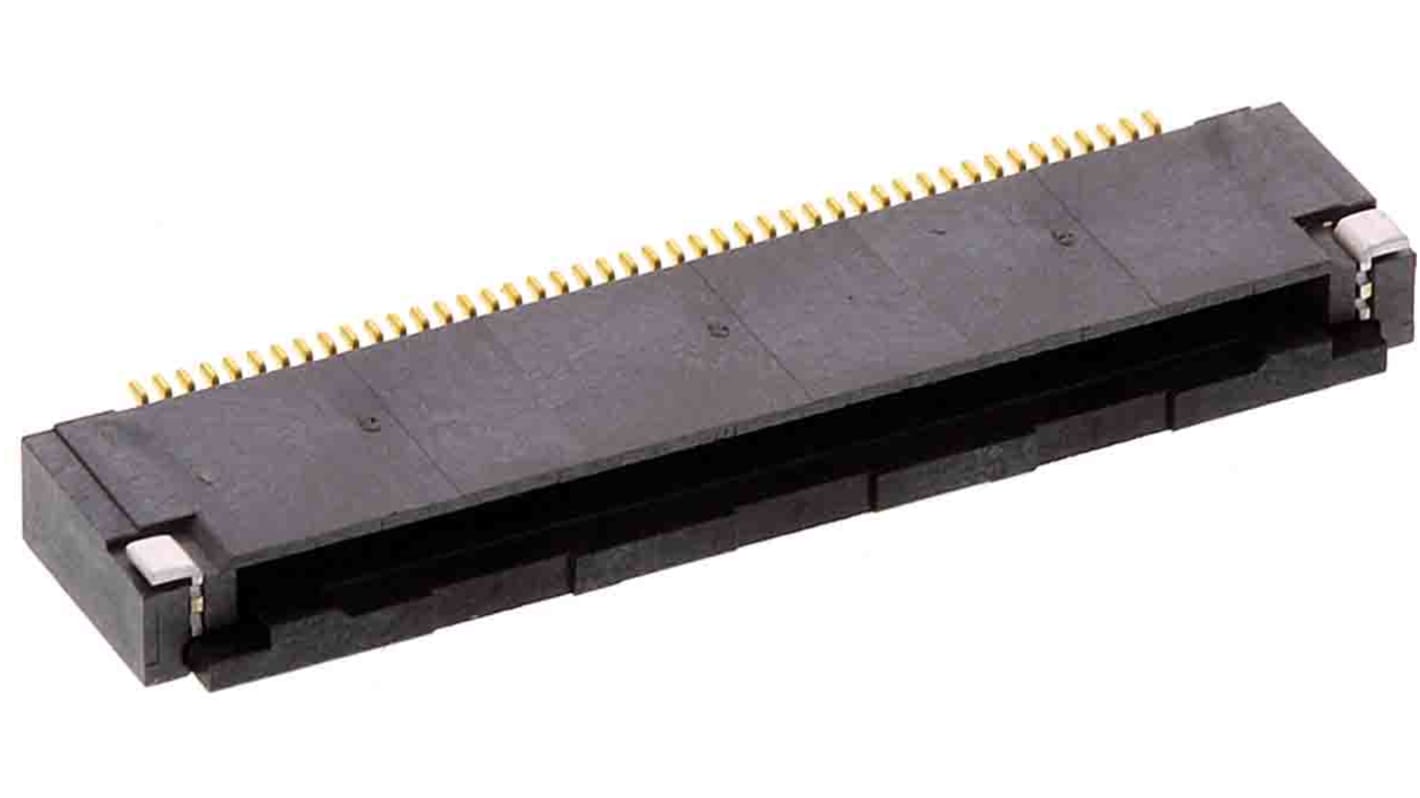

Hirose FH28, SMD FPC-Steckverbinder, Buchse, 55-polig / 1-reihig, Raster 0.5mm Lötanschluss
- RS Best.-Nr.:
- 779-5099
- Herst. Teile-Nr.:
- FH28-55S-0.5SH(05)
- Marke:
- Hirose
Nicht verfügbar
Wir haben dieses Produkt aus dem Sortiment genommen.
- RS Best.-Nr.:
- 779-5099
- Herst. Teile-Nr.:
- FH28-55S-0.5SH(05)
- Marke:
- Hirose
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Hirose | |
| Anzahl der Kontakte | 55 | |
| Kontaktmaterial | Phosphor Bronze | |
| Raster | 0.5mm | |
| Montagetyp | SMD | |
| Gender | Buchse | |
| Anschlusstyp | ZIF-Kontakt unten | |
| Gehäuseausrichtung | gewinkelt | |
| Verriegelungsmechanismus | Ja | |
| Nennstrom | 500mA | |
| Betriebsspannung | 50 V ac | |
| Serie | FH28 | |
| Anzahl der Reihen | 1 | |
| Kontaktbeschichtung | Gold | |
| Anschlussart | Löten | |
| Betriebstemperatur min. | -40°C | |
| Betriebstemperatur max. | +105°C | |
| Gehäusematerial | LCP | |
| Alle auswählen | ||
|---|---|---|
Marke Hirose | ||
Anzahl der Kontakte 55 | ||
Kontaktmaterial Phosphor Bronze | ||
Raster 0.5mm | ||
Montagetyp SMD | ||
Gender Buchse | ||
Anschlusstyp ZIF-Kontakt unten | ||
Gehäuseausrichtung gewinkelt | ||
Verriegelungsmechanismus Ja | ||
Nennstrom 500mA | ||
Betriebsspannung 50 V ac | ||
Serie FH28 | ||
Anzahl der Reihen 1 | ||
Kontaktbeschichtung Gold | ||
Anschlussart Löten | ||
Betriebstemperatur min. -40°C | ||
Betriebstemperatur max. +105°C | ||
Gehäusematerial LCP | ||
- Ursprungsland:
- JP
Hirose FPC/FFC-Steckverbinder Serie FH28, 0,5 mm
FH26 ZIF FPC/FFC-Steckverbinder, 0,5 mm, mit robuster, verstärkter Bauweise. Diese FH28 FPC/FFC-Steckverbinder haben ein robustes Flip Lock-Betätigungselement, das an beiden Enden des Steckverbinders durch verstärkte Metallanschlüsse unterstützt wird. Das Betätigungselement wird auf der gesamten Länge an jedem Kontaktpunkt durch einen Haken für eine sichere Verbindung gehalten, was ein Verrutschen des Betätigungselements verhindert. Wenn das Betätigungselement vollständig geschlossen ist, erzeugt es ein spürbares Klicken zur Bestätigung der festen Verriegelung. Diese FH28 FPC/FFC-Steckverbinder verfügen über seitliche Verriegelungen für den Einsatz mit Registerkarten mit Laschen. Die Positionierungslaschen an dem FPC-Steckplatz im Inneren dieser Verriegelungen sorgen für eine genaue Ausrichtung und Positionierung. Wenn das Betätigungselement gesperrt ist, fungieren die Laschen als Zugentlastung und erhöhen die Haltekraft der FPC. Diese FH28 FPC/FFC-Steckverbinder können auch mit geraden oder laschenfreien FPCs verwendet werden. Die Unterseite dieser FPC/FFC-Steckverbinder ist massiv und die Kontakte sind nicht freiliegend. Dadurch kann der Steckverbinder über leitfähigen Spuren auf der Leiterplatte montiert werden.
Diese FH28 FPC/FFC ZIF Steckverbinder, 0,5 mm, nehmen eine standardmäßige, 0,3 mm dicke FPC/FCC auf
FH28E und FH28H FPC/FFC-Steckverbinder haben einen Metallanschluss, der zum manuellen Löten über die Gehäusekante hinausragt
FH28H FPC/FFC-Steckverbinder haben ein schlankeres, platzsparendes Betätigungselement
Diese FH28 FPC/FFC ZIF Steckverbinder, 0,5 mm, nehmen eine standardmäßige, 0,3 mm dicke FPC/FCC auf
FH28E und FH28H FPC/FFC-Steckverbinder haben einen Metallanschluss, der zum manuellen Löten über die Gehäusekante hinausragt
FH28H FPC/FFC-Steckverbinder haben ein schlankeres, platzsparendes Betätigungselement
Eigenschaften und Vorteile
• Robuste Konstruktion
• Verstärktes Flip-Lock-Betätigungselement für einfaches FPC/FFC-Einsetzen und sicheren Halt
• Spürbares Klicken bestätigt vollständiges Schließen des Betätigungselements
• Seitliche Verriegelungen für FPC/FFC-Halt durch Laschen
• Geschlossene Bauweise ermöglicht die Montage über leitfähigen Spuren auf der Leiterplatte
• Verstärktes Flip-Lock-Betätigungselement für einfaches FPC/FFC-Einsetzen und sicheren Halt
• Spürbares Klicken bestätigt vollständiges Schließen des Betätigungselements
• Seitliche Verriegelungen für FPC/FFC-Halt durch Laschen
• Geschlossene Bauweise ermöglicht die Montage über leitfähigen Spuren auf der Leiterplatte
Anwendungsbereich
• Industrielle Geräte
• Unterhaltungselektronik
• GPS-Navigation
• Prüf- und Messgeräte
• Barcode-Lesegeräte
• Medizinprodukte
• Unterhaltungselektronik
• GPS-Navigation
• Prüf- und Messgeräte
• Barcode-Lesegeräte
• Medizinprodukte
Hinweis
FPC/FFC, 0,5 mm – Hirose
