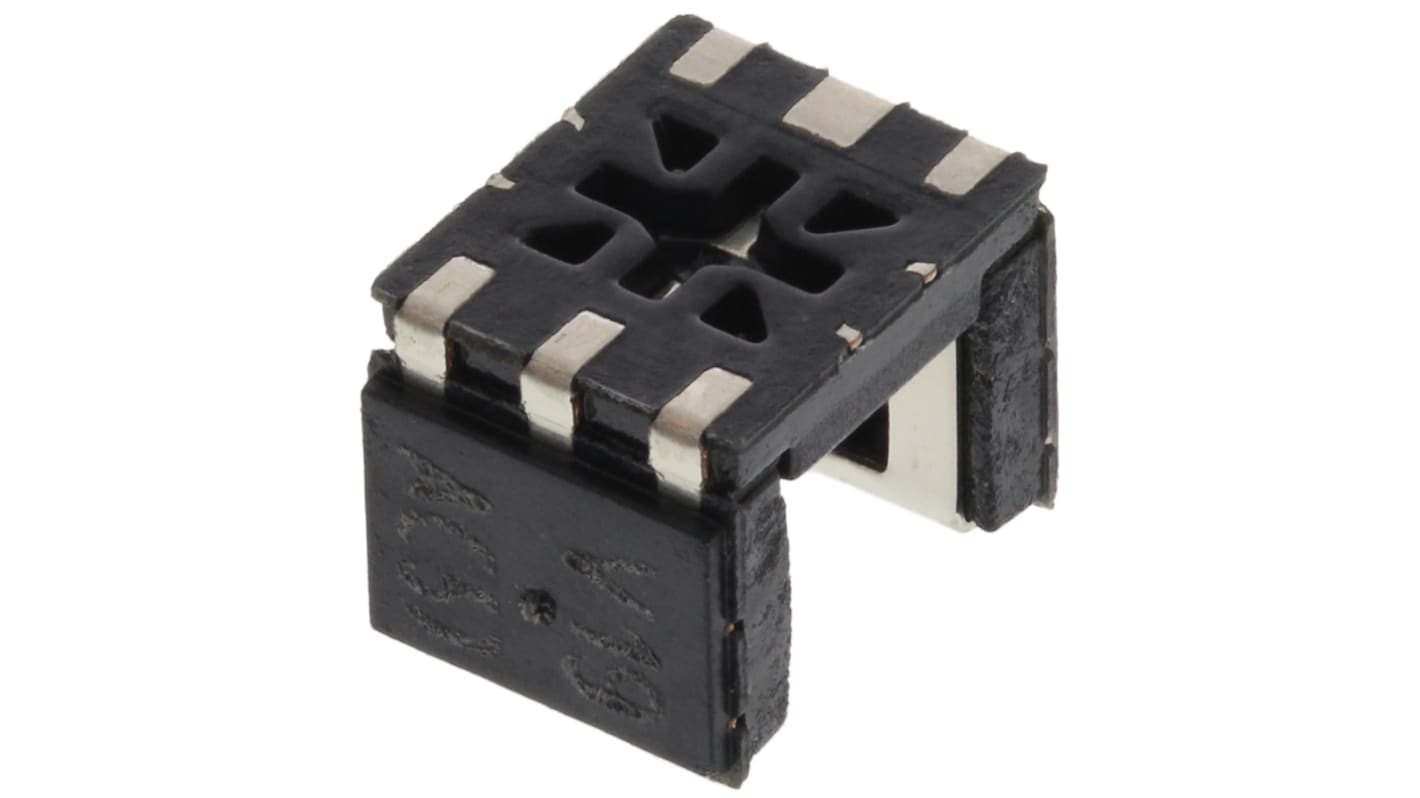

Vishay SMD Phototransistor Gabel-Lichtschranke, Anstieg 20μs / Fallzeit 30μs, 6-Pin
- RS Best.-Nr.:
- 710-3816
- Herst. Teile-Nr.:
- TCPT1300X01
- Marke:
- Vishay
55 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
110 weitere lieferbar innerhalb 1 Werktag(e) (Mo-Fr).
Im Warenkorb
Preis pro Stück (In einer VPE à 5)
1,236 €
(ohne MwSt.)
1,471 €
(inkl. MwSt.)
| Stück | Pro Stück | Pro Packung* |
| 5 - 45 | 1,236 € | 6,18 € |
| 50 - 120 | 0,866 € | 4,33 € |
| 125 - 245 | 0,804 € | 4,02 € |
| 250 - 495 | 0,73 € | 3,65 € |
| 500 + | 0,654 € | 3,27 € |
| *Bitte VPE beachten | ||
- RS Best.-Nr.:
- 710-3816
- Herst. Teile-Nr.:
- TCPT1300X01
- Marke:
- Vishay
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Miniatur-Gabellichtschranke, Vishay
Die TCST2103, TCST2202 und TCST2300 sind transmissive Sensoren, die einen Infrarot-Emitter und Fototransistor enthalten, der sich von einer Seite zur anderen auf den optischen Achsen in einem bleihaltigen Gehäuse befindet, das sichtbares Licht blockiert. Diese Teilenummern enthalten Optionen für die Öffnungsbreite.
Leistungsmerkmale:
• Gehäusetyp: Bleihaltig
• Detektortyp: Fototransistor
• Abmessungen (L x B x H in mm): 24,5 x 6,3 x 10,8
• Abstand (in mm): 3,1
• Typischer Ausgangsstrom im Test: IC = 4 mA
(TCST2103)
• Typischer Ausgangsstrom im Test: IC = 2 mA (TCST2202)
• Typischer Ausgangsstrom im Test: IC = 0,5 mA (TCST2300)
• Tageslicht-Sperrfilter
• Emitter-Wellenlänge: 950 nm
• bleifreies (Pb) Löten freigegeben
• Detektortyp: Fototransistor
• Abmessungen (L x B x H in mm): 24,5 x 6,3 x 10,8
• Abstand (in mm): 3,1
• Typischer Ausgangsstrom im Test: IC = 4 mA
(TCST2103)
• Typischer Ausgangsstrom im Test: IC = 2 mA (TCST2202)
• Typischer Ausgangsstrom im Test: IC = 0,5 mA (TCST2300)
• Tageslicht-Sperrfilter
• Emitter-Wellenlänge: 950 nm
• bleifreies (Pb) Löten freigegeben
Anwendungen:
• Optischer Schalter
• Fotounterbrecher
• Zähler
• Encoder
• Fotounterbrecher
• Zähler
• Encoder
Gabellichtschranken, Vishay
Technische Daten
Eigenschaft | Wert |
|---|---|
| Ausgangsschaltung | Phototransistor |
| Anzahl der Kanäle | 1 |
| Regelanstiegszeit | 20µs |
| Fallzeit typ. | 30µs |
| Montage Typ | SMD |
| Gehäusetyp | SMD |
| Anzahl der Pins | 6 |
| Abmessungen | 4 x 5 x 4mm |
| Höhe über Panel | 4mm |
| Länge | 4mm |
| Betriebstemperatur max. | +85°C |
| Betriebstemperatur min. | -40°C |
| Schlitzweite | 3mm |
| Breite | 5mm |
| Betriebstemperaturbereich | -40 → +85°C |
