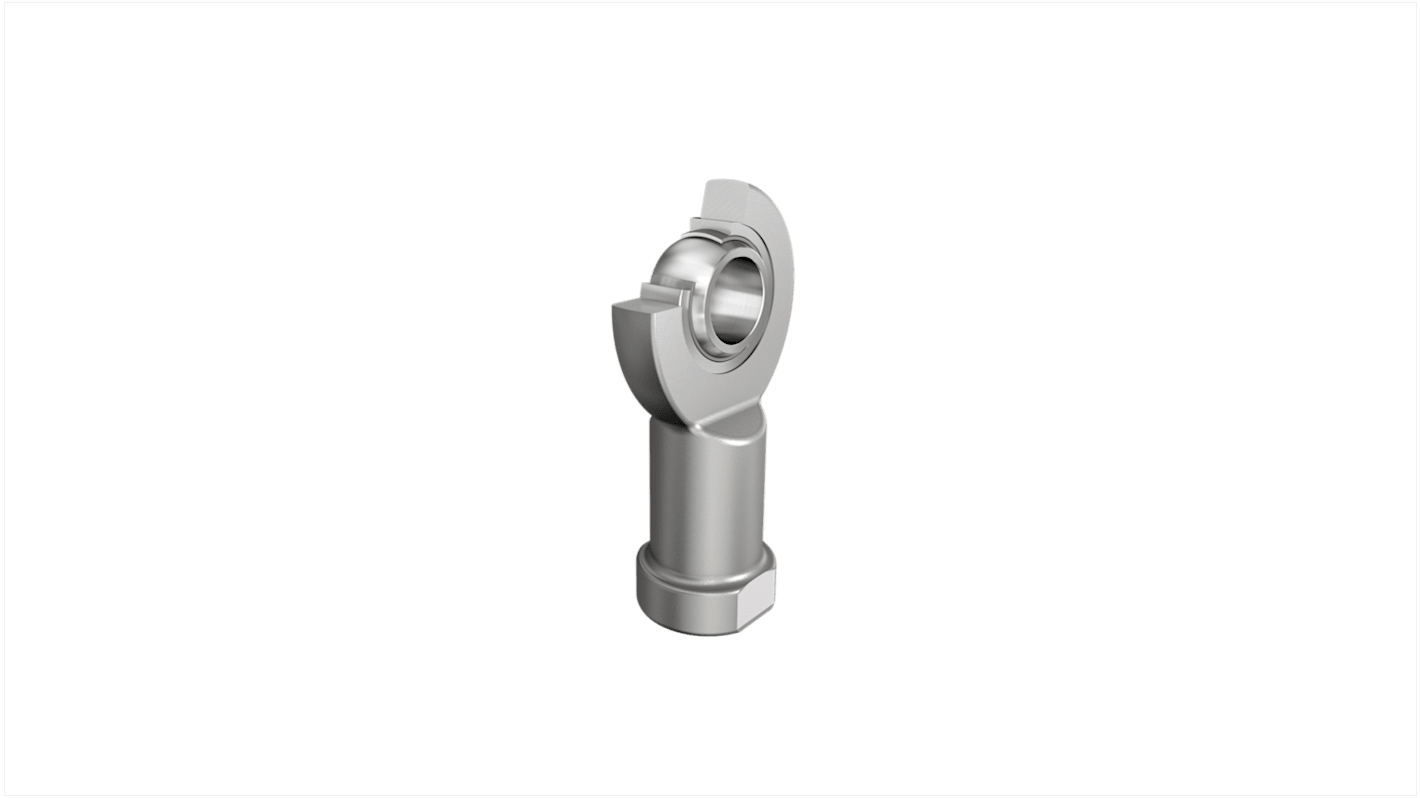

INA Stahl Gelenkkopf, Bohrung 8mm, M8 Metrisch, Traglast bis 5850 N

RS Best.-Nr.:: 260-0276
Herst. Teile-Nr.:: GIR8-UK
Marke:: INA

INA Stahl Gelenkkopf, Bohrung 8mm, M8 Metrisch, Traglast bis 5850 N

Alle Gelenkköpfe anzeigen

Zwischensumme (1 Stück)*

44,78 €

(ohne MwSt.)

53,29 €

(inkl. MwSt.)

VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €

Auf Lager

19 Einheit(en) versandfertig von einem anderen Standort

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück
1 +	44,78 €

*Richtpreis

RS Best.-Nr.:: 260-0276
Herst. Teile-Nr.:: GIR8-UK
Marke:: INA

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	INA
	Produkt Typ	Gelenkkopf
	Anschlussgröße	M8
	Bohrungsdurchmesser	8mm
	Material	Stahl
	Dynamische Traglast	5850N
	Gewindestandard	Metrisch
	Statische Traglast	16000N
	Betriebstemperatur min.	-50°C
	Maximale Betriebstemperatur	+200°C
	Außendurchmesser	16mm
	Breite	48mm
	Links/Rechtsgewinde	Rechts
	Normen/Zulassungen	No

	Alle auswählen
	Marke INA
	Produkt Typ Gelenkkopf
	Anschlussgröße M8
	Bohrungsdurchmesser 8mm
	Material Stahl
	Dynamische Traglast 5850N
	Gewindestandard Metrisch
	Statische Traglast 16000N
	Betriebstemperatur min. -50°C
	Maximale Betriebstemperatur +200°C
	Außendurchmesser 16mm
	Breite 48mm
	Links/Rechtsgewinde Rechts
	Normen/Zulassungen No

Datasheet - GIR8-UK

RoHS Status: Ausgenommen

Ursprungsland:: DE

Schaeffler-Stabende, 8 mm Bohrungsgröße, Stahl – GIR8-UK

Dieses Stangenende ist eine schwenkbare Lagerkomponente, die für eine Gelenkverbindung in mechanischen Verbindungen entwickelt wurde, bei denen eine metrische Gewindebefestigung erforderlich ist. Er ist aus Stahl gefertigt und für Umgebungen ausgelegt, die sowohl eine kompakte Verbindung als auch den Betrieb über einen breiten Temperaturbereich erfordern. Er ermöglicht Bewegung und Lastübertragung zwischen Baugruppen mit einem metrischen Rechtsgewinde.

Merkmale und Vorteile:

• Dynamische Belastbarkeit von 5850 N sorgt für kontrollierte Bewegung bei unterschiedlichen Belastungen
• Statische Belastbarkeit von 16000 N unterstützt schwere stationäre Lasten
• Die Anschlussgröße M8 ermöglicht eine einfache metrische Kopplung
• Der Bohrungsdurchmesser von 8 mm eignet sich für Standard-Wellen von 8 mm
• Funktioniert bei Temperaturen von -50 °C bis 200 °C für extreme Temperaturbedingungen

Anwendungsbereich

• Geeignet für Drehverbindungen in Industriemaschinen
• Ideal für betätigte Steuerarme in thermischen Umgebungen
• Wird mit metrischen Gewindestangen in Automatisierungssystemen verwendet
• Kann für Tragverbindungen in Prüfstationen verwendet werden

Welche Gewindespezifikation wird verwendet?

Es verwendet ein metrisches Rechtsgewinde, das mit M8-Fittings kompatibel ist.

Aus welchem Material besteht der Gelenkkörper?

Die Komponente ist aus Stahl gefertigt, um eine strukturelle Steifigkeit zu gewährleisten.

Wie hoch ist die Gesamtbreitenmessung?

Die Gesamtbreite misst 48 mm.

Welcher Außendurchmesser ist für die Montagefreiheit vorgesehen?

Der Außendurchmesser beträgt 16 mm.

Welche Bohrungsgröße ist für die Steckwellen vorgesehen?

Die Bohrungsgröße beträgt 8 mm.
