HARTING Han D Kontakt für robusten Stromversorgungsstecker Stecker

Eine Serie von gedrehten Qualitäts-Crimpkontakten für Han-Com® -, Han D® -, Han DD® - und Han® E Einsätzen. Für optimale Crimpqualität ist auch die passende Crimpzange mit paralleler Crimpung sowie die geeignete Service-Crimpzange erhältlich.

• Die Crimpzange mit Parallel-Crimpung sorgt für optimale Crimpqualität und verfügt über einen drehbaren Positionieranschlag. Siehe Best.-Nr. 114-770 .
• Die Service-Crimpzange wird komplett mit Positionierhilfe für Service und kleine Montagen angeboten. Siehe Best.-Nr. 313-6607.

Die Kombinationssteckverbinder der Serie Han-Com sind industrielle Steckverbinder mit Stromversorgungs- und Signalkontakten in einem isolierten Gehäuse. Die Serie Han-Q umfasst Steckverbindereinsätze mit kompakter Bauweise, während die Serien Han D/DD/DDD Steckverbinder für Anwendungen mit hoher Stiftzahl enthalten.

Han-Com® Einsätze haben gemischte Leistungs- und Signalformate. Eine typische Kennung ist "4//2", d. h. es gibt 4 Stromversorgungskontakte und 2 Signalkontakte. Der Nennstrom ist für jede Art von Kontakt innerhalb eines bestimmten Einsatzes unterschiedlich.

Diese Steckverbinder dürfen nicht angeschlossen bzw. getrennt werden, wenn Spannung anliegt. Steckverbinder gleicher oder verschiedener Typen, die in einer Leitung angeordnet sind, sollten polarisiert werden, um eine falsche Verbindung zu verhindern.

UL, CSA, SEV

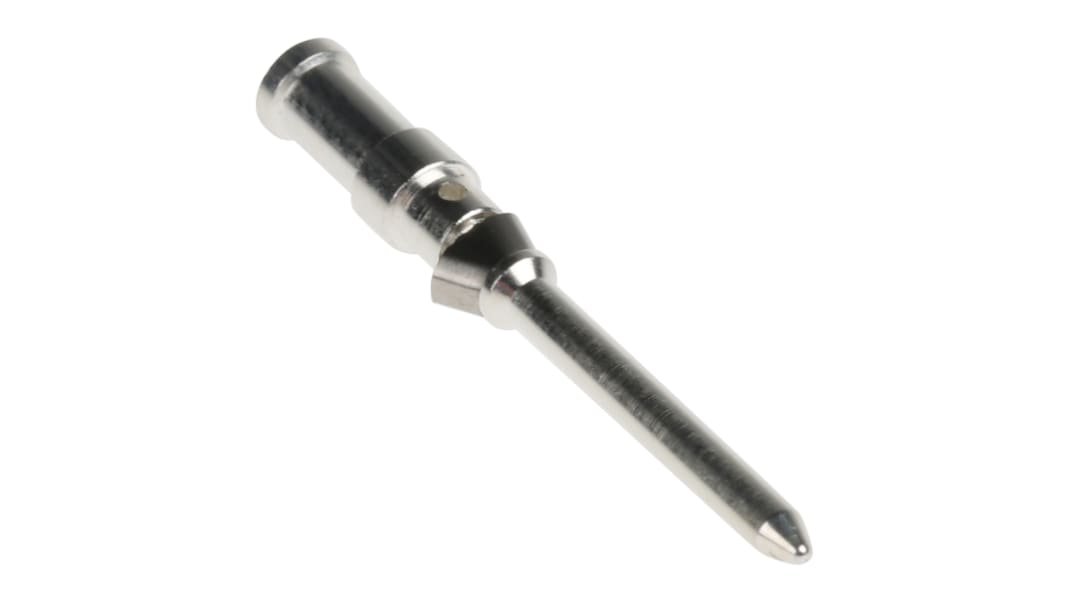

09150006102 von Harting sind hochwertige männliche Crimpkontakte, die in Han-Com, Han CD, Han D/DD/DDD und Han Q Einsätzen verwendet werden können. Die gedrehten Kontakte AWG 18 sind versilbert und für 10 A ausgelegt. Crimpkontakte sind eine lötfreie Methode zur Herstellung eines elektrischen Kontakts und eignen sich ideal für die Herstellung einer dauerhaften und zuverlässigen Verbindung zwischen Stecker und Kabel.

Verwendbar mit einer Vielzahl von Einsätzen der Serie Han
Versilberte Oberflächenkontakte
18 AWG
10 A
Steckzyklen ≥ 500
Leiterquerschnitt: 1 mm²
Leiterquerschnitt AWG 18
Abisolierlänge 8 mm
Material (Kontakte) Kupferlegierung

Spezifikationen:
EN 60664-1
IEC 61984

Han-Com® Signal und Leistung (Crimp und Schraube)

Diese Han- Com® Einsätze sind in Nennströmen von 10 A bis 100 A erhältlich Sie sind für den Einsatz in der Regel mit Hauben und Gehäusen vorgesehen; RS Best.-Nr. 181-0561, 181-0741, 181-0785, 363-8535, 363-8585 und ihren zugehörigen Serien. Diese Kappen- und Gehäusebereiche sind mit einer bestimmten Harting "Größen"-Nummer verknüpft
