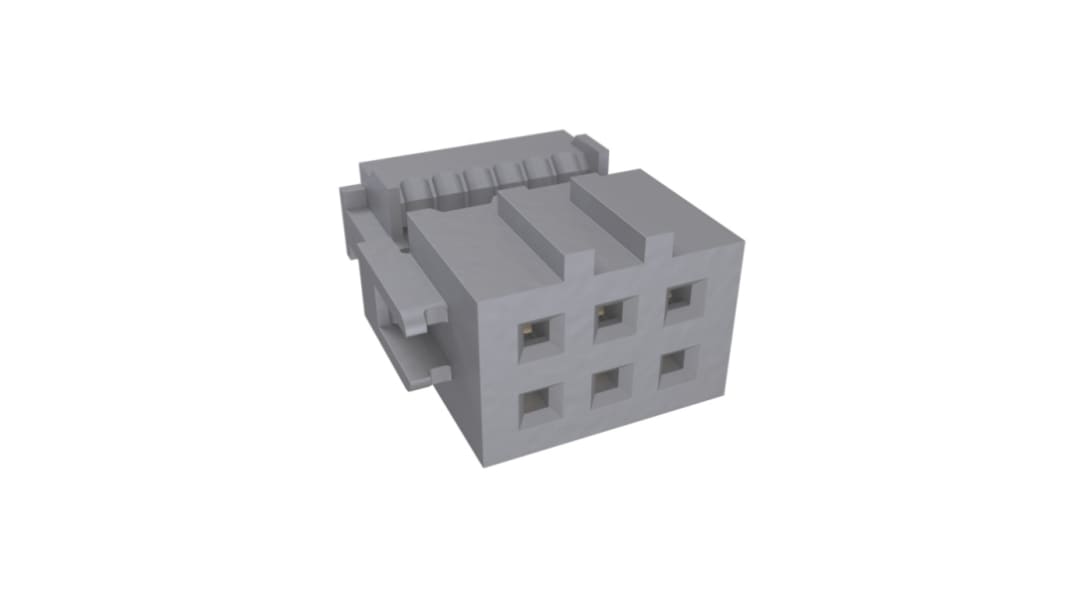

Amphenol Quickie IDC-Steckverbinder Buchse, gewinkelt, 6-polig / 2-reihig, Raster 2.54mm

Alle IDC Steckverbinder anzeigen
Derzeit nicht erhältlich
Leider können wir keine Angaben machen, wann dieser Artikel wieder vorrätig sein wird.
RS Best.-Nr.:
170-8808
Herst. Teile-Nr.:
71600-006LF
Marke:
Amphenol Communications Solutions
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

Amphenol Communications Solutions

Anzahl der Kontakte

6

Anzahl der Reihen

2

Gender

Buchse

Raster

2.54mm

Montagetyp

Kabelmontage

Gehäuseausrichtung

gewinkelt

Anschlussart

IDC

Nennstrom

1A

Kontaktbeschichtung

Gold über Nickel

Serie

Quickie

Betriebstemperatur min.

-65.0°C

Betriebstemperatur max.

105.0°C

Betriebsspannung

1,0 kV ac

Gehäusematerial

GF Thermoplast

Kontaktmaterial

Phosphor Bronze

Ursprungsland:
FR

IDC-Buchsen Amphenol FCI Quickie 2,54 mm


IDC-Buchsen der Serie Quickie in 2,54 mm für den Einsatz mit flexiblem Flachbandkabel mit einem Drahtgrößenbereich von 30 AWG bis 26 AWG. Diese IDC-Buchsen bestehen aus einer vorgespannten Abdeckung mit verstellbarem Steg. Diese Abdeckung schützt die Kontakte und sorgt für eine genaue Ausrichtung der Abdeckung am Sockel für einen zuverlässigen Anschluss. Die Abdeckungs- und Sockelbaugruppe rasten ineinander ein, um die Kabelmontage zu erleichtern. Die IDC-Anschlussklemmen haben eine lange Schleifwirkung für zuverlässige elektrische Eigenschaften. Doppelte Vergoldung an den Anschlussklemmen garantiert eine Leistung von 100 Steckzyklen. Die Gehäuse dieser IDC-Buchsen verfügen über Ausrichtungsschlitze und Führungen zur genauen Ausrichtung und Verhinderung von falschem Stecken.

Teilenummern 71600-0XXXX besitzen eine Zugentlastung und passen für die ummantelten Stiftleisten mit Verriegelung 71918-1XXXX und 71922-1XXXX

Teilenummern 71600-1XXXX passen für die ummantelten Stiftleisten mit Verriegelung 71918-2XXXX und 71922-2XXXX

Teilenummern 71600-6XXXX passen für die flachen Stiftleisten 75869-XXXXX und 75867-XXXXX

Eigenschaften und Vorteile


• Abdeckung mit verstellbarem Steg für einfache Kabelmontage
• IDC-Anschlussklemmen für schnellen Kabelanschluss
• Lange Schleifwirkung für guten elektrischen Kontakt
• Zweifach beschichtete Kontakte garantieren eine Leistung von 100 Steckzyklen
• Ausrichtungs-Slots, um Fehlsteckung zu verhindern

Informationen zur Produktanwendung


Die 2,54-mm-Schneidklemm-Steckverbinder Quickie sind für eine Vielzahl von Anwendungen in verschiedenen Märkten geeignet. Dazu zählen Industrie, Messtechnik, Medizintechnik, Verbraucher-, Kommunikations- und Datentechnik.

Hinweis

Passende Quickie-Latch-Stiftleisten siehe Best.-Nr. 771-0066 (typisch).


2,54-mm-Verbindungssystem Quickie von FCI Amphenol
