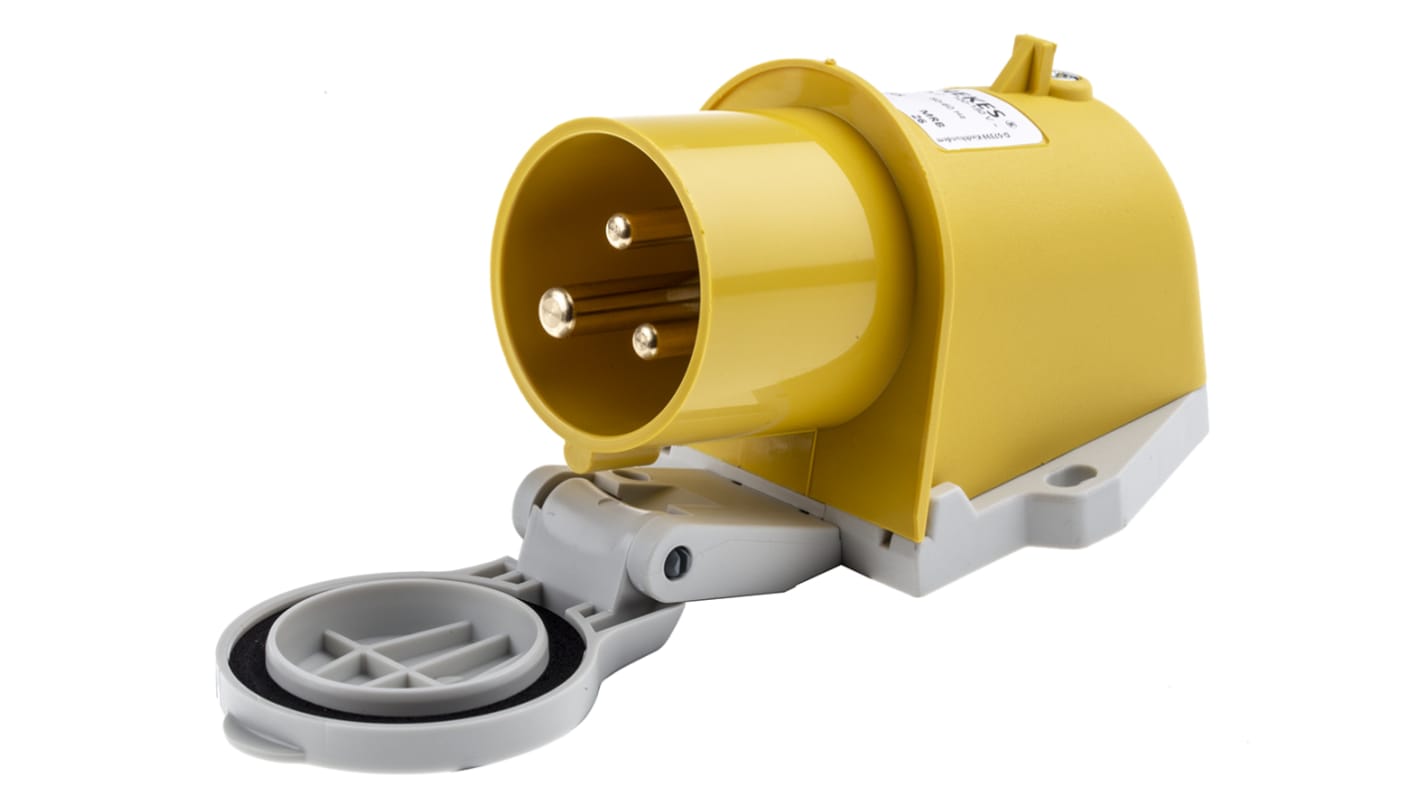

MENNEKES Leistungssteckverbinder Stecker Gelb 3P, 110 V / 16A, Wandmontage IP44
- RS Best.-Nr.:
- 315-3589
- Herst. Teile-Nr.:
- 846
- Marke:
- MENNEKES
Mengenrabatt verfügbar
Preis pro Stück
40,02 €
(ohne MwSt.)
47,62 €
(inkl. MwSt.)
1 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.*
65 weitere lieferbar innerhalb 4 Werktag(e) (Mo-Fr).
* Die Liefertermine können sich je nach gewählter Menge und Lieferadresse ändern.
Stück | Pro Stück |
---|---|
1 - 4 | 40,02 € |
5 + | 38,03 € |
- RS Best.-Nr.:
- 315-3589
- Herst. Teile-Nr.:
- 846
- Marke:
- MENNEKES
- Ursprungsland:
- DE
16 A und 32 A wandmontierte Geräteeingänge nach IP44 von Mennekes
Die industriellen wandmontierten Geräteeingänge von Mennekes sind robust, zuverlässig und einfach anzuschließen und verfügen über Schutzart IP44 (spritzwassergeschützt). Die abgewinkelten Eingänge verfügen über einfache Schraubanschlüsse, die einen schnellen Anschluss bei der Arbeit im Außendienst ermöglichen. Metrische Kabeleinführungspunkte oben und unten bieten einen flexiblen Einbau. Hergestellt aus einem robusten Amaplast-Gehäuse einschließlich vernickelten Kontakten mit wärmebeständigen Kontaktträgern für hohe Korrosionsbeständigkeit. Die Industrie-Steckdosen BS4343 von Mennekes eignen sich hervorragend für den Einsatz in anspruchsvollsten Umgebungen.
Was ist Amaplast?
Amaplast ist ein hochwertiges, gehärtetes Thermoplast-Material mit ausgezeichneten Eigenschaften. Das Material ist praktisch unzerbrechlich. Die wichtigsten Merkmale sind:
• Abriebfest
• Selbstverlöschend
• Wärmebeständig
• Kältebeständig
• Verschleißfest
• Gute elektrische Isolierung
• Selbstverlöschend
• Wärmebeständig
• Kältebeständig
• Verschleißfest
• Gute elektrische Isolierung
Umweltschutzklasse – IP-Schutzart
Die wandmontierten Geräteeingänge mit Schutzart IP44 von Mennekes sind gemäß BS EN 60529ausgelegt. Die IP-Schutzart besteht aus zwei Ziffern. Die erste Ziffer bezieht sich auf den Schutz vor Feststoffen, die zweite auf den Schutz vor Flüssigkeiten. Je höher der Wert, desto besser der Schutz. Vollständige Definitionen finden Sie in den technischen Datenblättern.
Farbcodierung
CEE-Steckverbinder haben eine Industriestandard-Farbkodierung gemäß BS EN 60309-2/BS4343 und IEC 309-Farbkodierung beziehen sich auf die Nennspannung eines Steckverbinders.
• Violett, 20 V bis 25 V
• Weiß, 40 V bis 50 V
• Gelb, 100 V bis 130 V
• Blau, 200 V bis 250 V
• Rot 380 V bis 480 V
• Schwarz, 500 V bis 1000 V
• Weiß, 40 V bis 50 V
• Gelb, 100 V bis 130 V
• Blau, 200 V bis 250 V
• Rot 380 V bis 480 V
• Schwarz, 500 V bis 1000 V
Eigenschaften und Vorteile
• Robuste Bauweise für längere Lebensdauer.
• Einfache Schraubanschlussklemmen
• Version mit klappbarem Deckel verfügbar – siehe Teilenummer 315-3589
• Besonders hitzebeständiger Kontaktträger mit vernickelten Kontakten für hohe Korrosionsbeständigkeit und wenig Abrieb
• Unterteil des Gehäuses mit gestanzter Aussparung für schnelles Ausschneiden
• 32-A-Versionen mit seitlichen und hinteren Kabeleinführungspunkten
• Einfache Schraubanschlussklemmen
• Version mit klappbarem Deckel verfügbar – siehe Teilenummer 315-3589
• Besonders hitzebeständiger Kontaktträger mit vernickelten Kontakten für hohe Korrosionsbeständigkeit und wenig Abrieb
• Unterteil des Gehäuses mit gestanzter Aussparung für schnelles Ausschneiden
• 32-A-Versionen mit seitlichen und hinteren Kabeleinführungspunkten
Anwendungen
• Leichtindustrie: Bereiche, die keinen extremen Temperaturen und keiner hohen Feuchtigkeit ausgesetzt sind.
• Nahrungsmittelindustrie: Bei Geräten im Innenbereich, die mit leichtem Spritzwasser in Berührung kommen können.
• Baustellen: geschützte Standorte und Gebäude, die Spritzwasser ausgesetzt sein können.
• Nahrungsmittelindustrie: Bei Geräten im Innenbereich, die mit leichtem Spritzwasser in Berührung kommen können.
• Baustellen: geschützte Standorte und Gebäude, die Spritzwasser ausgesetzt sein können.
Fragen und Antworten
F: Sind die Geräteeinlässe leicht anzuschließen?
A: Ja, die spritzwassergeschützten IP44-Einlässe von Mennekes haben einfache Schraubanschlüsse für einen einfachen Anschluss
F: Gibt es Zubehör bzw. Gegenstecker?
Gerätestecker 491-428 passt zu Stecker 236-0203
Gerätestecker 491-434 passt zu Stecker 464-6262 und 236-0247
Gerätestecker 491-456 passt zu Stecker 464-6290 und 236-0382
Gerätestecker 187-1083 passt zu den Steckern 464-6313 und 236-0269
Gerätestecker 187-1128 passt zu den Steckern 464-6335 und 236-0405
Gerätestecker 315-3589 passt zu den Steckern 464-6258 und 236-0203
A: Ja, die spritzwassergeschützten IP44-Einlässe von Mennekes haben einfache Schraubanschlüsse für einen einfachen Anschluss
F: Gibt es Zubehör bzw. Gegenstecker?
Gerätestecker 491-428 passt zu Stecker 236-0203
Gerätestecker 491-434 passt zu Stecker 464-6262 und 236-0247
Gerätestecker 491-456 passt zu Stecker 464-6290 und 236-0382
Gerätestecker 187-1083 passt zu den Steckern 464-6313 und 236-0269
Gerätestecker 187-1128 passt zu den Steckern 464-6335 und 236-0405
Gerätestecker 315-3589 passt zu den Steckern 464-6258 und 236-0203
Normen
BS4343; EN60.309; IEC 309-2; CEE17
Mennekes CEE-Steckvorrichtungen
Gerätesteckdosen, die alle derzeit geltenden britischen und europäischen Normen erfüllen. Der Isolatoraußenmantel und das Innere sind aus Amaplast (Nylon 6) hergestellt und bieten ausgezeichnete mechanische Eigenschaften bei -25 °C → +55 °C. Dieser Werkstoff bietet eine gute elektrische Isolierung und erfüllt die Anforderungen der meisten industriellen Umgebungen. Kontakthülsen und Stifte sind aus Messing gefertigt. Um einen falschen Anschluss zu verhindern, befindet sich der Erdkontakt in einer anderen Lage als die Sicherheitskeilnut in jeder Buchsenanschlussdose für jede Spannung. Alle Typen sind nach Spannung farbcodiert und eignen sich für den Betrieb bei 50/60 Hz.
Eigenschaft | Wert |
---|---|
Nennstrom | 16A |
Stecker / Buchse | Stecker |
Kontakt-Format | 3P |
Betriebsspannung | 110 V |
Montagetyp | Wandmontage |
Gender | Stecker |
Gehäuseausrichtung | gewinkelt |
Anschlussart | Schraubklemme |
Schutzart | IP44 |
Farbe | Gelb |
Kabelquerschnitt | 2.5mm² |
Betriebstemperatur max. | +55°C |
Betriebstemperatur min. | -25°C |
Niederspannung | Nein |
