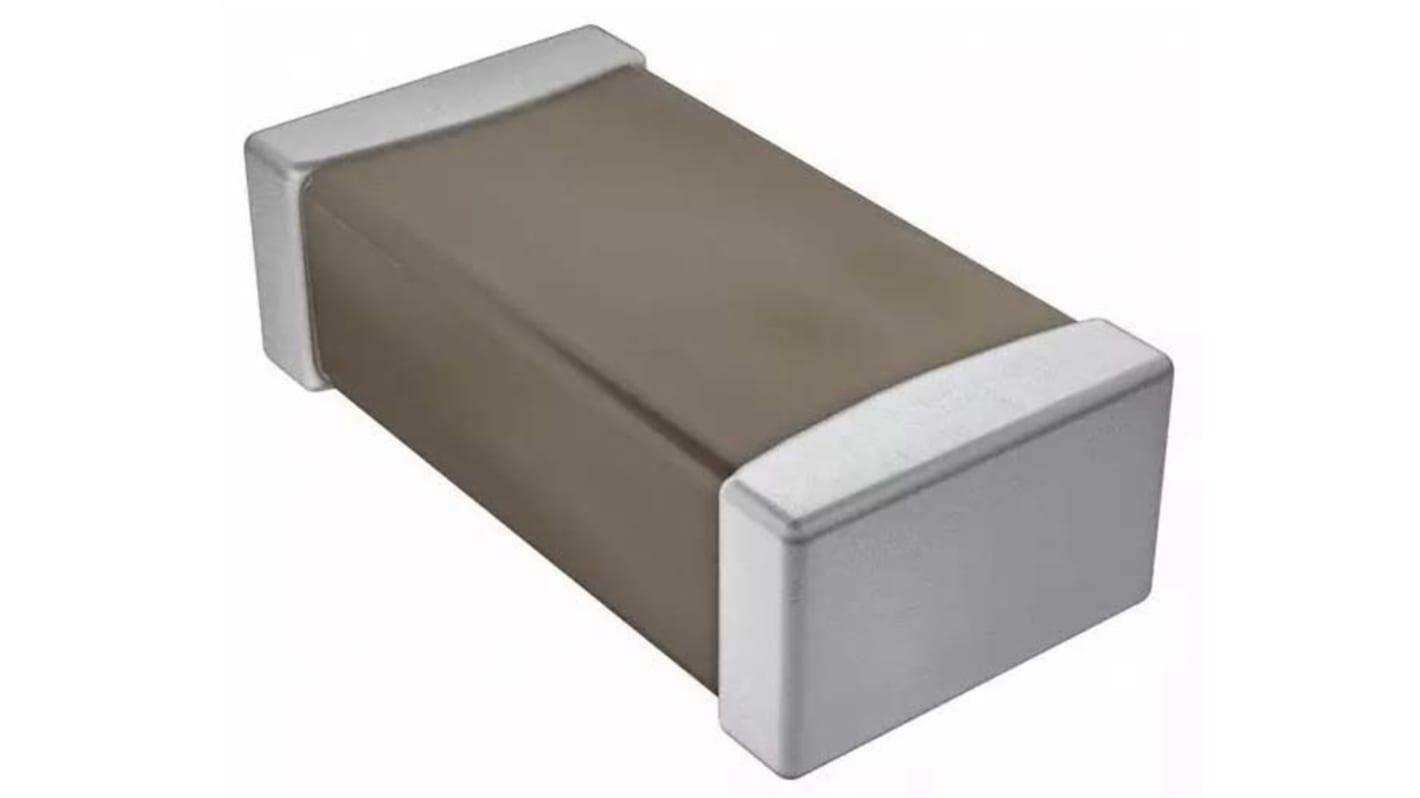

KYOCERA AVX, SMD MLCC, Vielschicht Keramikkondensator, 220nF / 50V dc, Gehäuse 1206 (3216M)

Mehrschicht-Keramikkondensatoren von AVX mit FLEXITERM dienen zur Verbesserung der mechanischen Biegefestigkeit und Beständigkeit gegen Temperaturschwankungen eines Standard-Keramikkondensators mit einem X7R-Dielektrikum. Die FLEXITERM-Technologie wurde von AVX entwickelt, um den Bedarf an Bauteilen mit verbesserter mechanischer Festigkeit und Flexibilität bei der Verwendung in rauen Umgebungen wie Automobilen und Anwendungen mit starken Temperaturschwankungen zu erfüllen. Sie ermöglicht ein Durchbiegen von bis zu 5 mm ohne innere Brüche, was 3 mm über dem Industriestandard von 2 mm liegt. Diese MLCCs reduzieren biegungsbedingte Brüche von Leiterplatten und bieten eine erhöhte Beständigkeit gegen Temperaturschwankungen von 3.000 Zyklen und mehr, ein Basismetall-Elektrodensystem sowie eine Produktauswahl in Kfz- und kommerzieller Qualität. AEC-Q200-zertifiziert.

Leiterplatten mit hoher Biegebelastung

MLC-Kondensatoren für den Automobilbedarf decken eine breite Palette von Gehäusegrößen, Kapazitätswerten, und Betriebsspannungen ab. Diese Produkte sind nicht nur für die Automobilindustrie, sondern auch für alle Anwendungen mit verbesserter Zuverlässigkeit geeignet. Kondensatoren werden durchgehend in QS-Laboratorien (Qualitätssicherung) geprüft. Ergebnisse dieser Tests ermöglichen eine ausgezeichnete Qualität. Alle AVX-Produktionsstätten sind nach QS9000 und VDA 6.4 zugelassen. Mehrschichtige Keramikkondensatoren (MLCCs) wurden für Anwendungen in der Automobilindustrie entwickelt, hergestellt und speziell geprüft. Alle Bauteile entsprechen der Norm AEC-Q200 – Qualifikation in Belastungstests für passive Bauelemente. Das detaillierte Qualifikationspaket ist auf Anfrage erhältlich

Spannung: 16 V bis 500 V
Gehäusegröße: 0402 bis 2220
Kapazitätsbereich: 1 pF bis 22 uF
Dielektrikum: NP0 (C0G), X7R, X8R

AVX Corporation unterstützt die Anforderungen der Automobilindustrie bei mehrschichtigen Keramikkondensatoren seit über 10 Jahren. Produkte wurden speziell für den Einsatz in der Automobilindustrie entwickelt und getestet und alle Produktionsanlagen sind nach QS9000 und VDA 6.4 zugelassen. Im Rahmen unserer kontinuierlichen Investitionen in Kapazität und modernste Technologie gehen wir nun vom bewährten Pd/Ag-Elektrodensystem zu Elektroden aus Nichtedelmetallen (BME) über.

X7R-Dielektrikum-Bauteile, die eine BME-Elektrode und Kupferverbinder mit einer Beschichtung aus Ni/Sn enthalten.
X7R-Dielektrikum-Bauteile, BME-Elektrode mit Epoxidharzbeschichtung für leitfähige Klebstoffmontage.
X7R-Dielektrikum-Bauteile, BME-Elektrode und Soft-Anschluss mit einer Beschichtung aus Ni/Sn.
NP0-Dielektrikum-Bauteile, die eine Pd/Ag-Elektrode und einen Silberanschluss mit einer Beschichtung aus Ni/Sn enthalten.

Serie 1206

Das C0G (NP0) ist die gängigste Mischung der "temperaturkompensierenden" Keramikmaterialien nach EIA Klasse I
X7R-Mischungen sind "temperaturbeständige" Keramiken und gehören zu den Materialien nach EIA-Klasse II
Y5V-Mischungen sind für allgemeine Anwendungen in einem begrenzten Temperaturbereich bestimmt. Aufgrund dieser Eigenschaften ist Y5V ideal für Entkopplungsanwendungen
