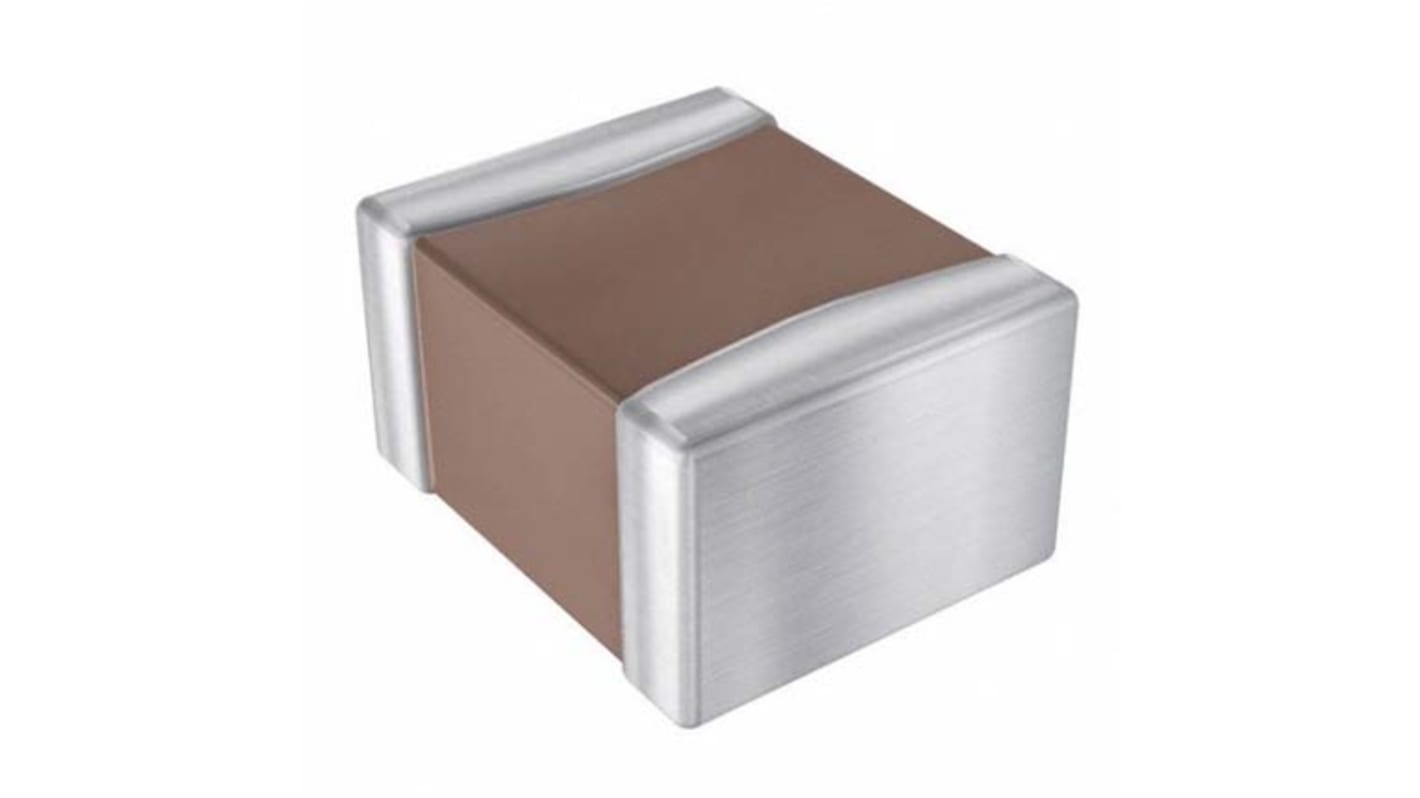

KYOCERA AVX, SMD MLCC, Vielschicht Keramikkondensator X7R, 2.2μF ±10% / 100V dc, Gehäuse 1210 (3225M), AEC-Q200
- RS Best.-Nr.:
- 136-4051
- Herst. Teile-Nr.:
- 12101C225KAT2A
- Marke:
- KYOCERA AVX
80 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
100 weitere lieferbar innerhalb 4 Werktag(e) (Mo-Fr).
Preis pro Stück (In einem Beutel mit 10)
0,363 €
(ohne MwSt.)
0,432 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Beutel* |
---|---|---|
10 - 40 | 0,363 € | 3,63 € |
50 - 90 | 0,341 € | 3,41 € |
100 - 240 | 0,32 € | 3,20 € |
250 - 490 | 0,298 € | 2,98 € |
500 + | 0,273 € | 2,73 € |
*Bitte VPE beachten
- RS Best.-Nr.:
- 136-4051
- Herst. Teile-Nr.:
- 12101C225KAT2A
- Marke:
- KYOCERA AVX
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Serie AVX 1210 MLCC
X7R-Formulierungen sind "temperaturbeständige" Keramiken und gehören zu den Materialien gemäß EIA-Klasse II. COG (NPO) ist das am weitesten "temperaturkompensierende" Keramikmaterial der EIA-Klasse I
Vielschicht-Keramikkondensatoren, deren Temperaturschwankung innerhalb von ±15 % bei -55 °C bis +125 °C liegt
Die Kapazitätsänderung ist nicht linear
AVX-Hochspannungs-Chips haben Vorteile wie hohen Wert, geringe Undichtigkeit und geringe Größe, sodass sie als Klemmdioden in Hochfrequenz-Spannungswandlern, Resonatoren in SMPS und in der Hochspannungskupplung/DC-Blockierung angewendet werden können
Diese Hochspannungs-Chip-Designs weisen niedrige ESRs bei hohen Frequenzen auf
Die Kapazitätsänderung ist nicht linear
AVX-Hochspannungs-Chips haben Vorteile wie hohen Wert, geringe Undichtigkeit und geringe Größe, sodass sie als Klemmdioden in Hochfrequenz-Spannungswandlern, Resonatoren in SMPS und in der Hochspannungskupplung/DC-Blockierung angewendet werden können
Diese Hochspannungs-Chip-Designs weisen niedrige ESRs bei hohen Frequenzen auf
Keramikkondensatoren weisen niedrige Parasitärsignale und ein ausgezeichnete elektromagnetische Filterungsfähigkeiten auf. In einer mehrschichtigen Konfiguration bieten sie hohe Kapazitätswerte und verschiedene Nennspannungen über einen großen Temperaturbereich hinweg. Es sind mehrere Ausführungen erhältlich, z. B. MLCC-Chips, Kondensatoren mit Axialanschluss, gestapelte Kondensatoren und Kondensatoren mit einzigartigen Geometrien.
X7R-Formulierungen werden als "temperaturbeständige" Keramik bezeichnet und fallen in Materialien der EIA-Klasse II. X7R ist die beliebteste dieser Materialien mit mittlerer Dielektrizitätskonstante. Die Temperaturschwankung der Kapazität liegt innerhalb von ±15 % von –55 °C bis +125 °C. Diese Kapazitätsänderung ist nicht linear.
Technische Daten
Eigenschaft | Wert |
---|---|
Kapazität | 2.2µF |
Spannung | 100V dc |
Gehäuse-Form | 1210 (3225M) |
Montageart | Oberflächenmontage |
Dielektrikum | X7R |
Toleranz | ±10% |
Abmessungen | 3.3 x 2.5 x 2.79mm |
Länge | 3.3mm |
Automobilstandard | AEC-Q200 |
Tiefe | 2.5mm |
Höhe | 2.79mm |
Betriebstemperatur max. | +125°C |
Betriebstemperatur min. | -55°C |
