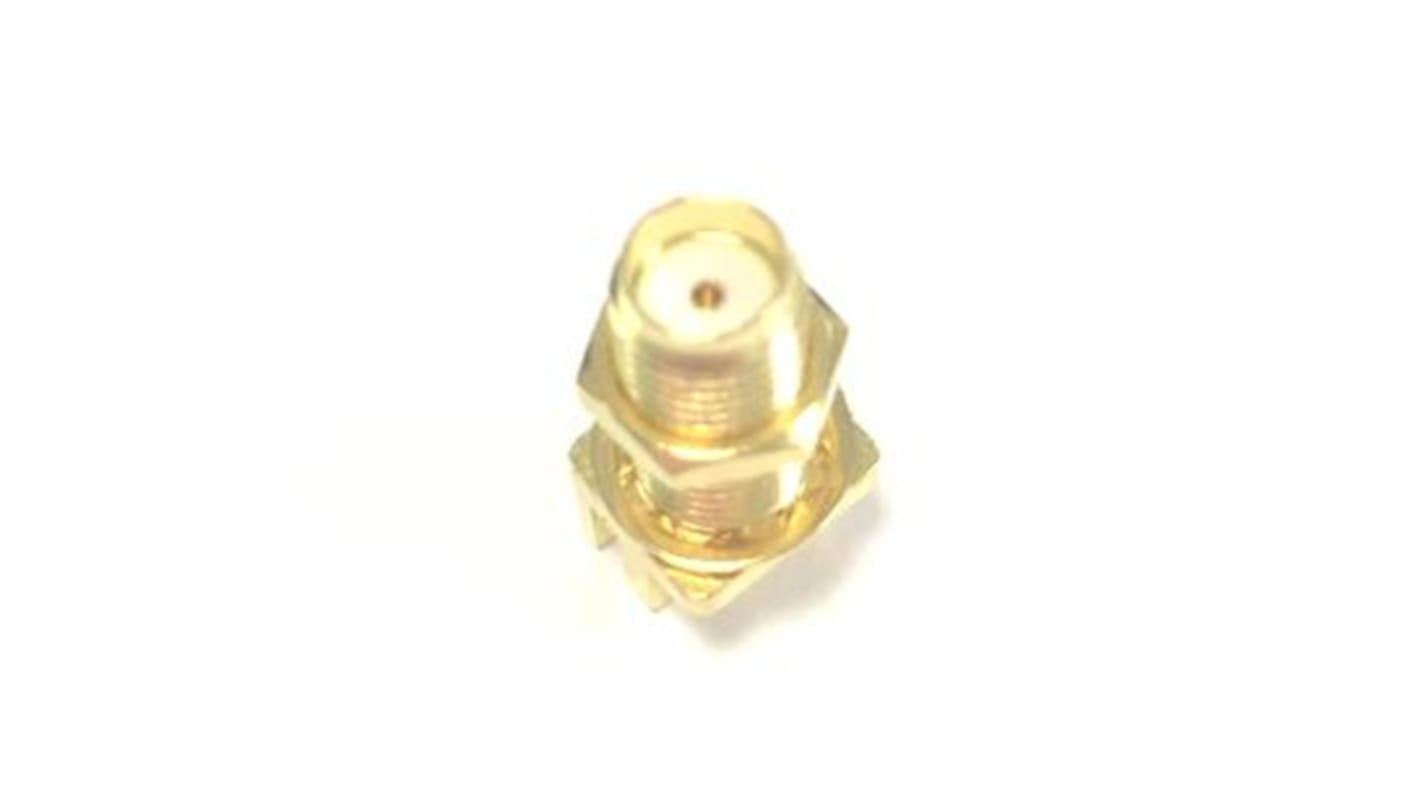

RS PRO Buchse Koaxialsteckverbinder SMA-Steckverbinder, Kantenmontage, Löt-Anschluss, für Koaxial-Kabel, 50Ω mit
- RS Best.-Nr.:
- 217-7780
- Marke:
- RS PRO
879 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück
10,57 €
(ohne MwSt.)
12,58 €
(inkl. MwSt.)
Stück | Pro Stück |
1 + | 10,57 € |
- RS Best.-Nr.:
- 217-7780
- Marke:
- RS PRO
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- CN
Produktdetails
RS Pro 50 Ω SMA-Steckverbinder - Kantenmontage
Eine neue Serie von SMA-Koaxialsteckverbindern von RS Pro. Es handelt sich um Buchsen für Subminiatur-Hochfrequenzsteckverbinder (HF) mit vergoldetem Gehäuse und Kontakten, die für die Verbindung mit SMA-Steckern von Koaxialkabelkomponenten entwickelt wurden. Sie bieten eine hohe Frequenzleistung bei hohen Nennleistungen in kleinen Durchmessern.
Wo werden sie eingesetzt?
SMA-Steckverbinder für Kantenmontage sind einer von vielen HF-Steckverbindertypen in Geräten wie Sendern, die in Verbindung mit Koaxialkabeln zur Übertragung von hochfrequenten elektrischen Signalen mit geringen Verlusten verwendet werden. Gängige Anwendungen sind Leiterplatten, auf denen sie an der Kante montiert und für eine stabile Verbindung mit Lot gesichert sind.
So identifizieren Sie SMA-Stecker und -Buchse
SMA-Steckverbinder mit Außengewinde haben innen Außenstifte und Gewindeanschlüsse, während SMA mit Innengewinde und Außengewinde einen Innenstift hat.
Eigenschaften und Vorteile
- SMA-Koaxialbuchse
- Vergoldet
- Teflon-Isolator
- Subminiaturgröße
- Kantenmontage
- Charakteristische Impedanz von 50 Ω
- Normale Polarität
- Betriebsfrequenz: 6 GHz
- Betriebstemperaturbereich von -65 °C bis +165 °C.
- Anschluss: Lot
50 Ω SMA-Koaxial-Steckverbindervarianten von RS Pro
Dinge, die Sie beachten sollten!
Es ist eine gute Praxis, die geeigneten Werkzeuge für eine neue Installation oder einen Ersatz koaxial zu haben. Berücksichtigen Sie diese RS Pro Produkte für Löt-/Entlötanwendungen.
- RS Pro SAC305 bleifreies Lot; RS Best.-Nr. 756-8884
- 200-ml-Lötflussspray von RS Pro; RS Best.-Nr. 494-764
Technische Daten
Eigenschaft | Wert |
---|---|
Koaxialanschlusstyp | SMA-Steckverbinder |
Gender | Buchse |
Montagetyp | Kantenmontage |
Impedanz | 50Ω |
Anschlussart | Löten |
Gehäuseausrichtung | Gerade |
Kabeltyp | Koaxial |
Trennwand | Ja |
Betriebsfrequenz | 6GHz |
Betriebstemperatur min. | -65°C |
Gehäusebeschichtung | Gold |
Betriebstemperatur max. | +165°C |
Kontaktmaterial | Berylliumkupfer |
