- RS Best.-Nr.:
- 214-3519
- Herst. Teile-Nr.:
- PC1601LRS-A
- Marke:
- Powertip
27 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück
14,88 €
(ohne MwSt.)
17,71 €
(inkl. MwSt.)
Stück | Pro Stück |
1 - 4 | 14,88 € |
5 - 9 | 14,60 € |
10 - 24 | 14,43 € |
25 - 49 | 14,27 € |
50 + | 14,06 € |
- RS Best.-Nr.:
- 214-3519
- Herst. Teile-Nr.:
- PC1601LRS-A
- Marke:
- Powertip
Rechtliche Anforderungen
- Ursprungsland:
- CN
Produktdetails

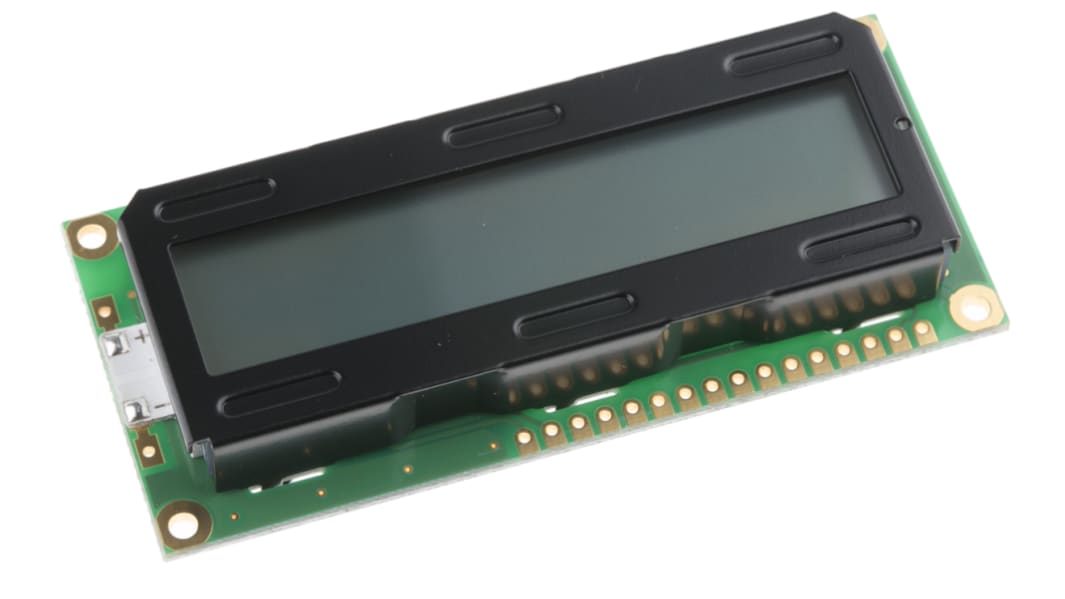

Transflektives LCD-STN-Display mit Hinterleuchtung von Powertip
Transflektive (dunkle Zeichen auf hellem Hintergrund) alphanumerische STN- und TN-Punktmatrix-Grafikdisplaymodule mit integrierter grüner LED-Hinterleuchtung und LCD-Anzeigetreibern
Punktmatrixformat 5 x 7 (außer 16 x 1, das 5 x 10 verwendet, sowie 20 x 4 und 40 x 4, die 5 x 8 verwenden) mit Kursor
160 Zeichen und Symbole
Großer Strahlungswinkel
Unsymmetrische Spannungsversorgung +5 V
CMOS-Controller- und Treiber
Parallelschnittstelle für einen 4- oder 8-Bit-Mikroprozessor
Anzeigebefehle: Löschen, Verschieben, Ein/Aus, Lesen, Schreiben
Cursor-Befehle: Ende, Adressieren
Betriebstemperatur: 0°C bis +50°C
160 Zeichen und Symbole
Großer Strahlungswinkel
Unsymmetrische Spannungsversorgung +5 V
CMOS-Controller- und Treiber
Parallelschnittstelle für einen 4- oder 8-Bit-Mikroprozessor
Anzeigebefehle: Löschen, Verschieben, Ein/Aus, Lesen, Schreiben
Cursor-Befehle: Ende, Adressieren
Betriebstemperatur: 0°C bis +50°C
Hinweis
Verpolung beim Stecken (Modul) wird irreparable Schäden veursachen.
Vorsicht
Die ANTISTATISCHEN Vorsichtsmaßnahmen beim Lagern oder bei der Handhabung dieser LCD-Module sind unbedingt zu beachten.
Alphanumerische LCD-Displays, Powertip
Technische Daten
Eigenschaft | Wert |
---|---|
Display Kompatibilität | Alphanumerisch |
Zeichenmatrix | Einzeilig, 16 Zeichen |
Zeichenreihen | 1 |
Zeichen pro Reihe | 16 |
Zeichenbreite | 6.6mm |
Zeichenhöhe | 3.1mm |
Anzeigebereich Breite | 13.75mm |
Anzeigebereich Größe | 64 x 14mm |
Anzeigebereich Höhe | 64.4mm |
Schnittstellen Typ | 8-Bit |
Äußere Tiefe | 13.5mm |
Hintergrundbeleuchtung Typ | LED |
Abmessungen Außen | 80.7 x 36 x 13.5mm |
Breite Außen | 36mm |
Höhe Außen | 80.7mm |
Controller Typ | ST7066U |
Anzeige | Transreflektiv |
Display Matrix | STN, TN |
Betriebstemperatur max. | +50°C |
Betriebstemperatur min. | 0°C |
Betriebstemperaturbereich | 0 → +50°C |
Treiber Montage | COB |
