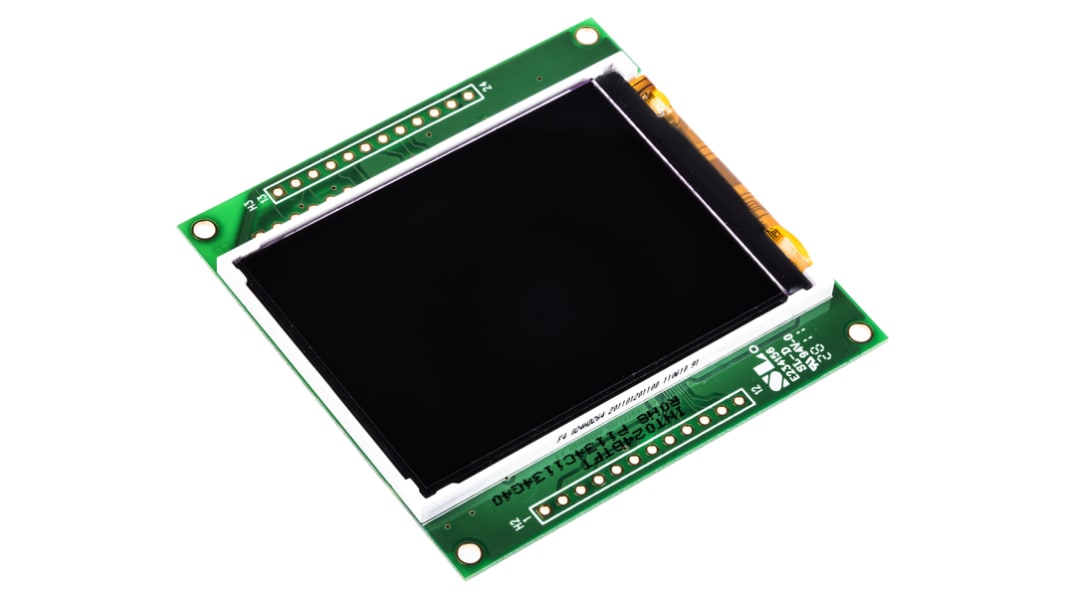

Displaytech Farb-LCD 2.4Zoll 8-Bit Datenbus, 240 x 320pixels 3.6 V LED Lichtdurchlässig

Eine Serie von integrierten TFT-LCD-Modulen von Displaytech, das die Frustration von sich ständig ändernden Treiber-ICs, Bildschirmen und Anschlussanordnungen, wie sie in TFT-Displays verwendet werden, überwindet. Diese Module von Displaytech bieten Entwicklern eine stabile und vielseitige Plattform, mit der sie arbeiten können, während sie von Änderungen verschont bleiben, die zwischenzeitlich an den innerhalb der Module verwendeten Elementen vorgenommen werden. Die Module umfassen eine automatische Initialisierungsfunktion, die eine konsistente Benutzeroberfläche bietet und die Anforderungen bezüglich der Entwicklungszeit reduziert. Sie sind einfach zu montieren, und Anschlüsse werden mithilfe von zwei Reihen durchkontaktierter Bohrungen hergestellt. Die kleineren Displays verwenden den RAIO RA8872-LCD-Controller und die 3,5-Zoll-Displays und größere verwenden den Soloman Systech-Controller SSD1963.

• Integrierter LCD-Controller
• LED Hintergrundbeleuchtung mit PWM-Steuerung
• 8080/6800 MCU-Schnittstelle (auswählbar)
• Automatische Initialisierungsfunktion
• Standby-Modus mit geringer Leistungsaufnahme
• Drehbare Bildschirmanzeige
• Touch-Screen-Panelversionen verfügen über einen eingebetteten 4-adrigen Touch-Screen-Panel-Controller

1,8-Zoll-Displays
INT018ATFT (RS 740-6001)
2,2-Zoll-Displays
INT022ATFT (RS 740-6004)
2,4-Zoll-Displays
INT024BTFT (RS 740-6008)
Touchscreen INT024BTFT-TS (RS 740-6017)
2,8-Zoll-Displays
INT028ATFT (RS 740-6010)
Touchscreen INT028ATFT-TS (RS 740-6014)

3,5-Zoll-Displays
INT035TFT (RS 750-2578)
Touchscreen INT035TFT-TS (RS 750-2572)
4,3-Zoll-Displays
INT043BTFT (RS 750-2581)
Touchscreen INT043BTFT-TS (RS 750-2584)
5,7-Zoll-Displays
INT057ATFT (RS 750-8671)
7-Zoll-Displays
INT070ATFT (RS 750-2588)
Touchscreen INT070ATFT-TS (RS 750-2597)

Grafische LCD-Farbdisplays, Displaytech
