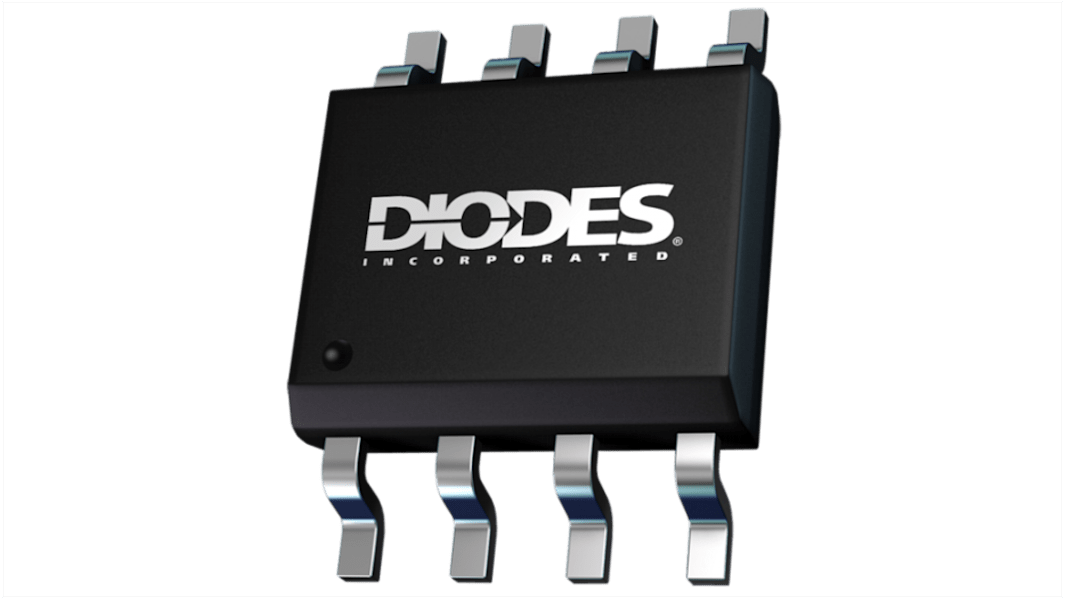

DiodesZetex AL3353S-13 AL3353 Nein LED-Treiber IC 9/40 V, Analogspannung, Pulsbreitenmodulation Dimmung, SOP 8-Pin

DiodesZetex AL3353 ist ein hochintegrierter und kostengünstiger LED-Controller, der für die Hintergrundbeleuchtung von LCD-Monitoren und LCD-Fernsehern optimiert ist. Er bietet eine leistungsstarke LED-Hintergrundbeleuchtung mit niedrigen BOM-Kosten. Der AL3353 enthält einen PWM-Aufwärtstreiber, der den LED-Strom mit Hilfe von Stromregelung und Festfrequenzbetrieb reguliert. Der LED-Strom wird über einen externen Strommesswiderstand erfasst. Die Spannung am Messwiderstand wird mit einem Referenzwert von 400 mV verglichen; Der Fehler wird verstärkt, um die Impulsbreite des Leistungsschalters zu steuern und so den Stromfluss der LED zu regulieren. Er bietet einen PWM-zu-Analog-Dimmmodus für eine breite Palette von Dimmfunktionen.

Großer Eingangsspannungsbereich von 9 V bis 40V, hochpräzise Referenzspannung von 400 mV/±1,5 %, Strommodus-PWM-Controller mit guter Dynamik, PWM-zu-Analog-Dimmmodus mit eingebauten umfassenden Schutzfunktionen
