Amphenol ICC Quickie Leiterplatten-Stiftleiste Gerade, 10-polig / 2-reihig, Raster 2.54mm, Kabel-Platine,
- RS Best.-Nr.:
- 162-2039
- Herst. Teile-Nr.:
- 69830-010LF
- Marke:
- Amphenol ICC
792 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (In einer Stange von 33)
1,642 €
(ohne MwSt.)
1,954 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Stange* |
33 + | 1,642 € | 54,186 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 162-2039
- Herst. Teile-Nr.:
- 69830-010LF
- Marke:
- Amphenol ICC
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- CN
Produktdetails

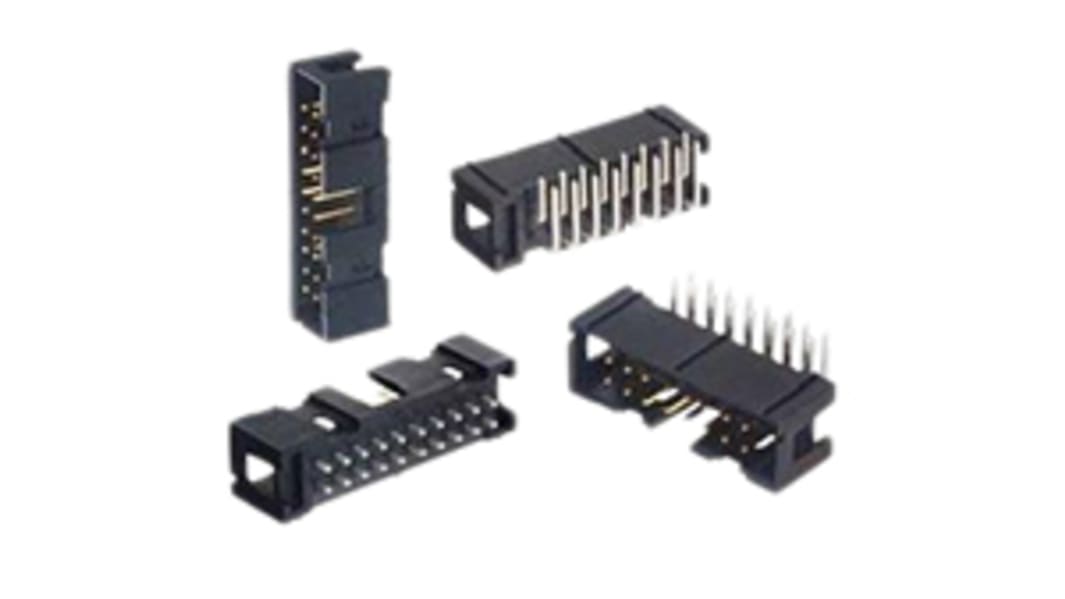

IDC-Platinensteckverbinder Amphenol FCI Quickie 2,54 mm
IDC-Leiterplattensteckverbinder der Serie Quickie in 2,54 mm für den direkten Anschluss eines flexiblen Flachbandkabels mit einem Größenbereich von 30 AWG bis 26 AWG an einer Leiterplatte. Diese IDC-Leiterplattensteckverbinder beseitigen die Notwendigkeit für zwei Steckverbinder und sparen somit Platz und Kosten. Der Steckverbinder ist einteilig gefertigt und besteht aus IDC-Klemmen, einer Sockelbaugruppe und einer Abdeckung. Die Abdeckungs- und Sockelbaugruppe rasten ineinander ein, um die Kabelmontage zu erleichtern. Jede Klemme verfügt über einen Rastmechanismus, der Sockel und Deckel zusammenhält. Die IDC-Klemmen haben eine Duplex-Kontaktvergütung und garantieren eine Leistung von 100 Steckzyklen.
Eigenschaften und Vorteile
• Direkte Kabel-Platinen-Verbindung für Platz- und Kosteneinsparungen
• Einfache Kabelmontage mit einteiligem Sockel und Abdeckung
• IDC-Anschlussklemmen für schnellen Kabelanschluss
• Zweifach beschichtete Kontakte garantieren eine Leistung von 100 Steckzyklen
• Einfache Kabelmontage mit einteiligem Sockel und Abdeckung
• IDC-Anschlussklemmen für schnellen Kabelanschluss
• Zweifach beschichtete Kontakte garantieren eine Leistung von 100 Steckzyklen
Informationen zur Produktanwendung
Die 2,54-mm-Schneidklemm-Steckverbinder Quickie sind für eine Vielzahl von Anwendungen in verschiedenen Märkten geeignet. Dazu zählen Industrie, Messtechnik, Medizintechnik, Verbraucher-, Kommunikations- und Datentechnik.
2,54-mm-Verbindungssystem Quickie von FCI Amphenol
Technische Daten
Eigenschaft | Wert |
---|---|
Serie | Quickie |
Raster | 2.54mm |
Anzahl der Kontakte | 10 |
Anzahl der Reihen | 2 |
Gehäuseausrichtung | Gerade |
Ummantelt/Nicht ummantelt | Ummantelt |
Montagetyp | Durchsteckmontage |
Steckverbindersystem | Kabel-Platine |
Anschlussart | Löten |
Kontaktmaterial | Phosphor Bronze |
Kontaktbeschichtung | Zinn |
Nennstrom | 1.0A |
Betriebsspannung | 1,0 kV |
