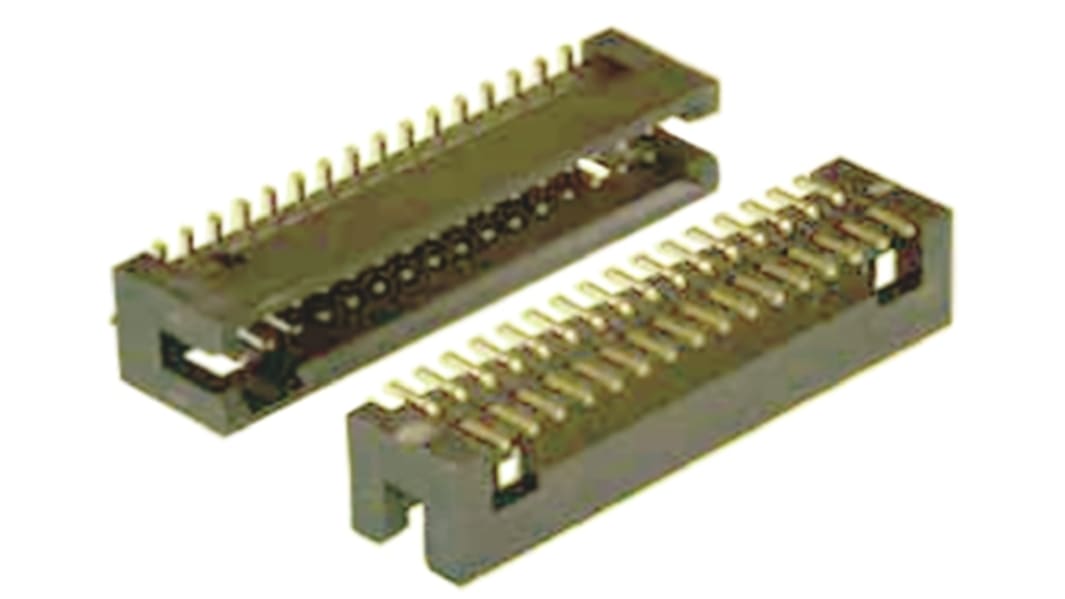

Amphenol Communications Solutions Minitek127 Leiterplatten-Stiftleiste Gerade, 10-polig / 2-reihig, Raster 1.27mm,

Eine Reihe von ummantelten SMD-Stiftleisten der Serie MINITEK für Platine-Platine-Verbindungen für Schwalllötanwendungen. Die ummantelte SMD-Stiftleiste MINITEK besteht aus einem wärmebeständigen schwarzen Thermoplaste mit der Entflammbarkeitsklasse UL 94 V-0. Die ummantelte SMD-Stiftleiste MINITEK ist für 100 Steckzyklen geeignet.
Passende SMD-Buchsenleisten der Serie MINITEK für Platine-Platine-Verbindungen siehe typischerweise Best.-Nr. 714-1221 oder 794-4572 (neue Bauweise).

Ab Januar 2014 wird die neue Bauweise der ummantelten SMD-Stiftleisten der Serie MINITEK für Platine-Platine-Verbindungen eingeführt, während die Lagerbestände der alten Bauweise auslaufen. Die wichtigsten konstruktiven Veränderungen sind: Zinnbeschichtung im Lötfahnenbereich, Sackloch in der Mitte einer Seite der Ummantelung zur Führung einer Kappe, Material HTN (halogenfrei).

Das 1,27-mm-Steckverbindersystem FCI MINITEK 127™ umfasst eine umfassende modulare Auswahl von Steckverbindern für alle Arten von Draht-Platine- und Kabel-Platine-Anwendungen. Es umfasst gerade und rechtwinklige sowie für Oberflächenmontage und Durchsteckmontage vorgesehene Varianten sowie verschiedene Beschichtungen. Das 1,27-mm-Steckverbindersystem FCI MINITEK 127™ ist kein herstellerbezogenes System und daher mit anderen üblichen Bauformen steckbar. Die Serie MINITEK 127™ ist in einem wärmebeständigen, schwarzen Thermoplast untergebracht und erfüllt die Entflammbarkeitsklasse UL 94 V-0 bei einem Betriebstemperaturbereich von –40 bis +85 °C. Der elektrische Nennstrom beträgt dauerhaft 1 A, und die Spannung ist auf 125 V ausgelegt.
