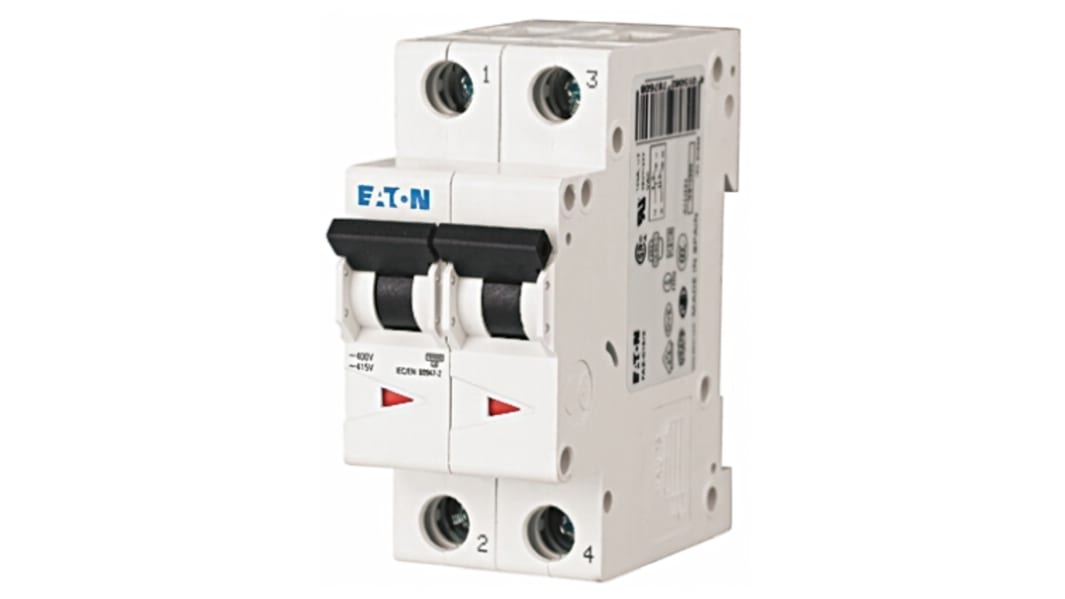

Eaton MCB Leitungsschutzschalter Typ C, Pol 2 50A 230 → 400V, Abschaltvermögen 6 kA xEffect DIN-Schienen-Montage

Die Miniatur-Überlastschalter (MCBs) der Serie FAZ6 von Eatons x Effect-Serie haben eine Strombegrenzungskonstruktion, die eine schnelle Kurzschlussunterbrechung bietet, die die Durchlass-elektrische Energie und Überlastströme reduziert, die den Stromkreis beschädigen können.

Die MCBs der Serie FAZ6 eignen sich ideal für die Steuerung von Stromkreisen und elektrischen Verteilern und bieten eine Vielzahl von verschiedenen Schutzmerkmalen zum Schutz Ihrer elektrischen Geräte vor Überlastschäden. Für zusätzliche Sicherheit kann der MCB-Schalter nicht durch Halten des Griffs in der EIN-Position umgangen werden, diese MCB sind außerdem fingerfest und verfügen über einen auslösenden Mechanismus.

Diese Sicherungsautomaten haben sowohl eine thermische als auch eine elektromagnetische Freigabe, mit Nennströmen von 0,5 A bis 63 A und einer Schaltleistung von 6 kA oder 10 kA je nach Gerätetyp. Eine Führung für sichere Terminal- und eine 3-polige DIN-Schiene vereinfachen die Installation des Schutzschalters.

Die Serie FAZ umfasst Leitungsschutzschalter, Verriegelungen, Sammelschienen und Snap-on-Zubehör einschließlich Hilfseinrichtungen und Auslösemodule.

• Thermisch-magnetischer Überstromschutz
• Die Versorgung der Leitungsschutzschalter kann von der Netz- oder Lastseite aus erfolgen
• Klares Anzeigen der Kontaktposition über den vorderen Kippschalter
• Einfache Montage auf DIN-Schiene. MCB-Modulbreite von nur 17,5 mm (pro Pol)
• Sechs Stufen des Kurzschlussschutzes, kategorisiert nach Typ B-, C-, D-, K-, S- und Z-Kurven
• Kleine modulare Breite des Geräts und des Zubehörs spart Platz in der Tafel oder im Gerät, was zu Kosteneinsparungen führen kann
• Einpolig bis zu 4-polig erhältlich
• Zweifache Nennleistung gemäß IEC 60947-2-Standard
• MCB-Modulbreiten: 1P 17,5 mm, 2P 35 mm und 3P 52,5 mm

IEC 898; BS/EN60-898; EN50 022/DIN46277-3 (BS5584).
FAZ-C*/* und FAZ-S*/* = IEC/EN60947-2

IEC 60947-2 Bezieht sich auf Niederspannungs-Überlastschalter für den Einsatz in industriellen und ähnlichen Anlagen. In Großbritannien sind diese Leistungsschalter traditionell als Leitungsschutzschalter (MCB) bekannt, die in einem geformten Gehäuse untergebracht sind
(MCCBs) und auch Luftschutzschalter (ACBs).

Typ B: Sofortige Auslösung, wenn der elektrische Strom durch das Gerät das 3- bis 5-Fache des Nennstroms beträgt. Die Auslösekennlinie Typ B MCB wurde für den Standard-Stromkreisschutz entwickelt, typischerweise für den Schutz von Generatoren, Personen und sehr langen Kabeln

Typ C: Sofortige Auslösung, wenn der Durchfluss-Strom das 5- bis 10-Fache des Nennstroms beträgt.
Typ-C-Auslösekennlinie für Wohn- und Haushalts-Leistungsschalter werden für höhere Einschaltströme wie in Maschinen und Beleuchtung verwendet und bieten Überlastschutz von Stromkreisen und anderen Verbrauchereinheiten.

Typ D: Sofortige Auslösung, wenn der Durchfluss-Strom das 10- bis 14-Fache des Nennstroms beträgt.
D-Kurven-MCB sind für induktive und kapazitive Lasten wie Transformatorkondensatoren geeignet. Und Elektromotoren.

Typ K: Sofortige Auslösung, wenn der Durchfluss-Strom das 10- bis 14-Fache des Nennstroms beträgt.
Typ-K-Kurven-MCB sind für induktive Lasten wie Transformatoren, Kondensatoren geeignet. Und Elektromotoren.

Typ S: Sofortige Auslösung, wenn der Durchfluss-Strom das 13- bis 17-Fache des Nennstroms beträgt.
Geeignet für Anwendungen, bei denen hoher Einschaltstrom erwartet wird. Der hohe magnetische Auslösepunkt von Typ-S-Kurven-MCB verhindert ein lästiges Auslösen in hochinduktiven Anwendungen wie Motoren, Transformatoren und Netzteilen.

Typ Z: Sofortige Auslösung, wenn der Durchfluss-Strom das 2- bis 3-Fache des Nennstroms beträgt.
Z-Kurven-MCBs sind für den Einsatz in elektrischen Schaltungen vorgesehen, die eine sehr niedrige Kurzschlussauslösungseinstellung erfordern, z. B. Halbleiter.

Eaton, früher bekannt als Moeller

Sicherungsautomaten von FAZ
