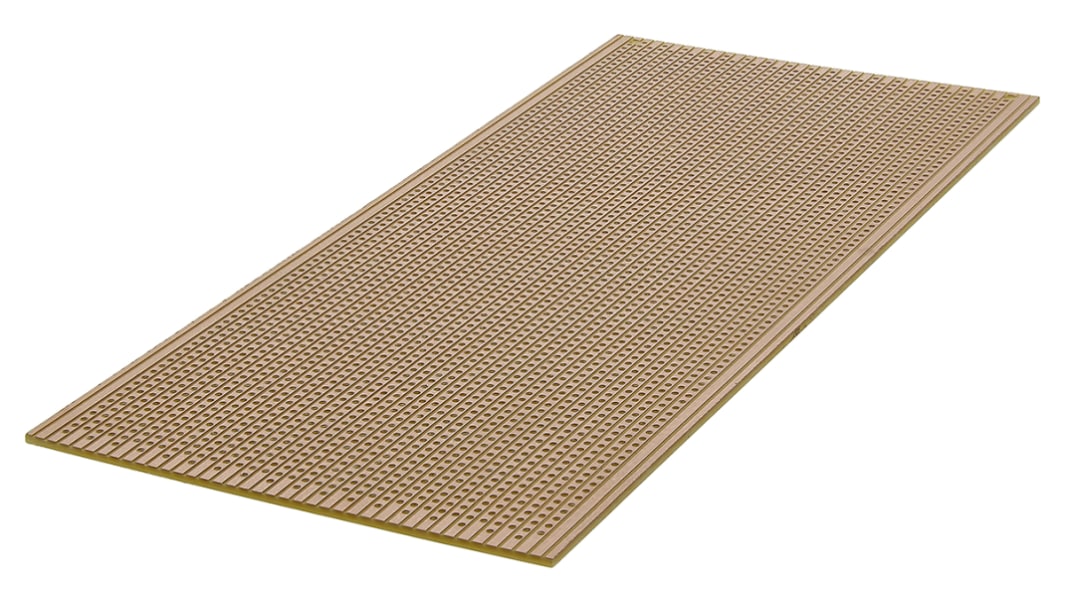

RS PRO Lochrasterplatine 1, Raster 2.54 x 2.54mm, PCB-Bohrung 1.02mm, 220 x 100mm Papier, Kunstharz-beschichtet FR2

Nutzen Sie diese einseitige Eurocard-Matrixplatine aus der Serie RS PRO, wenn Sie eine kostengünstige Prototyp-Leiterplatte für das sichere Layout Ihrer Bauteile benötigen. Sie können damit vor allem allgemeine diskrete Bauteile verdrahten, die in Verstärkern und elektronischen Produkten mit hohem Stromverbrauch eingesetzt werden. Außerdem eignet er sich für Anwendungen, bei denen eine Reihe gemeinsamer Bus- oder Signalleitungen verbunden werden müssen. Die Platine entspricht den Normen DIN 41494, die Verfahren für elektronische Geräte und mechanische Strukturen der 19-Zoll-Serie spezifizieren, was bedeutet, dass Sie sie mit den standardmäßigen rackbasierten elektrischen Systemen und Kartenrahmen verwenden können. Er ist auch mit Microbus-Steckverbindern der Busplatine kompatibel. Mit Matrixplatinen können Sie einen Prototyp einer Leiterplatte bauen und alle Teile Ihrer Schaltung leicht zugänglich halten. Sie können sie auch als Vorentwurf für eine Layoutmatrix verwenden, die Sie dann auf eine Standardleiterplatte übertragen können.

• Kunstharzgebundenes, papierbasiertes Material • DIN 41612 Anschluss • Kupferstärke von 35 μm • Abmessungen von 220 x 100 mm • FR2-Materialgüte • Lochdurchmesser von 1,02 mm • Rastermaß von 2,54 x 2,54 mm • Einseitig
