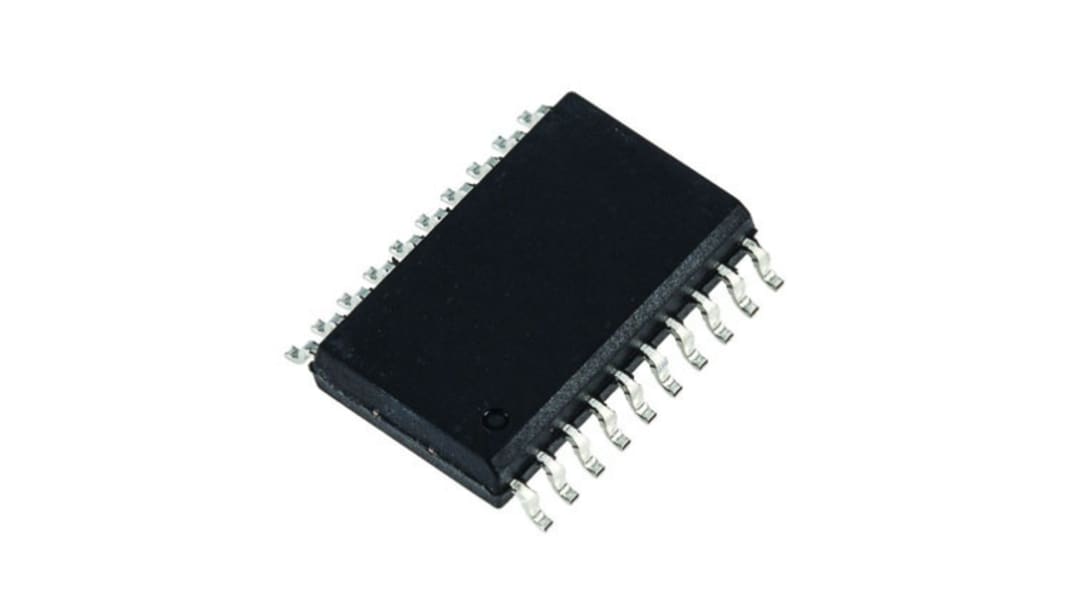

Infineon Motor Driver IC TLE82092SAAUMA1, 8.6A, 11kHz, DSO-20-65, 20-Pin, BLDC, Vollbrücke

  • RS Best.-Nr. 110-7473
  • Herst. Teile-Nr. TLE82092SAAUMA1
  • Marke Infineon
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: Ausgenommen
Produktdetails

Vollbrücken-Motortreiber-ICs, Infineon

Voll- oder H-Brücken-Controller/Treiber-ICs von Infineon. Diese Bauelemente wurden für den Einsatz mit Gleichstrommotoren oder anderen induktiven Lasten in Kfz-Anwendungen entwickelt, können jedoch auch zum Betrieb einer Vielzahl weiterer Lasten verwendet werden. Einige der ICs umfassen eine SPI-/Steuerstatus-Schnittstelle, die TTL/CMOS-kompatibel ist.

Kurzschluss- und Übertemperaturschutz
Niedriger Standby-Strom
Unterspannungsabschaltung

Motorsteuerungen und -Treiber, Infineon

Technische Daten
Eigenschaft Wert
Motortyp BLDC
Ausgangskonfiguration Vollbrücke
IGBT Collectorstrom max. 8.6A
Kollektor-Emitter- 28 V
Montage-Typ SMD
Gehäusegröße DSO-20-65
Pinanzahl 20
Arbeitsspannnung max. 28 V
Arbeitsspannnung min. 4,5 V
Schaltfrequenz typ. 11kHz
Länge 15.9mm
Betriebstemperatur min. –40 °C
Abmessungen 15.9 x 11 x 3.25mm
Betriebstemperatur max. +150 °C
Breite 11mm
Höhe 3.25mm
8 lieferbar innerhalb von 2 Werktag(en) (Mo-Fr).
Preis pro: Stück (Auf einem Gurtabschnitt von 4)
4,21
(ohne MwSt.)
4,88
(inkl. MwSt.)
Stück
Pro Stück
Pro Gurtabschnitt*
4 +
4,21 €
16,84 €
*Bitte VPE beachten
Nicht als Expresslieferung erhältlich.
Verpackungsoptionen:
