Name: Infineon Motor Driver IC IR2125STRPBF, 3.3A, SOIC, 16-Pin, DC
Brand: Infineon
SKU: 165-8232
Price: 2.42 EUR
Availability: Discontinued

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	Infineon
	Motortyp	DC
	IGBT Collectorstrom max.	3.3A
	Kollektor-Emitter-Spannung	500 V
	Montage-Typ	SMD
	Gehäusegröße	SOIC
	Arbeitsspannnung max.	18 V
	Pinanzahl	16
	Arbeitsspannnung min.	12 V
	Breite	7.6mm
	Abmessungen	10.5 x 7.6 x 2.35mm
	Betriebstemperatur min.	–40 °C
	Höhe	2.35mm
	Länge	10.5mm
	Betriebstemperatur max.	+125 °C

	Alle auswählen
	Marke Infineon
	Motortyp DC
	IGBT Collectorstrom max. 3.3A
	Kollektor-Emitter-Spannung 500 V
	Montage-Typ SMD
	Gehäusegröße SOIC
	Arbeitsspannnung max. 18 V
	Pinanzahl 16
	Arbeitsspannnung min. 12 V
	Breite 7.6mm
	Abmessungen 10.5 x 7.6 x 2.35mm
	Betriebstemperatur min. –40 °C
	Höhe 2.35mm
	Länge 10.5mm
	Betriebstemperatur max. +125 °C

RoHS Status: Nicht zutreffend

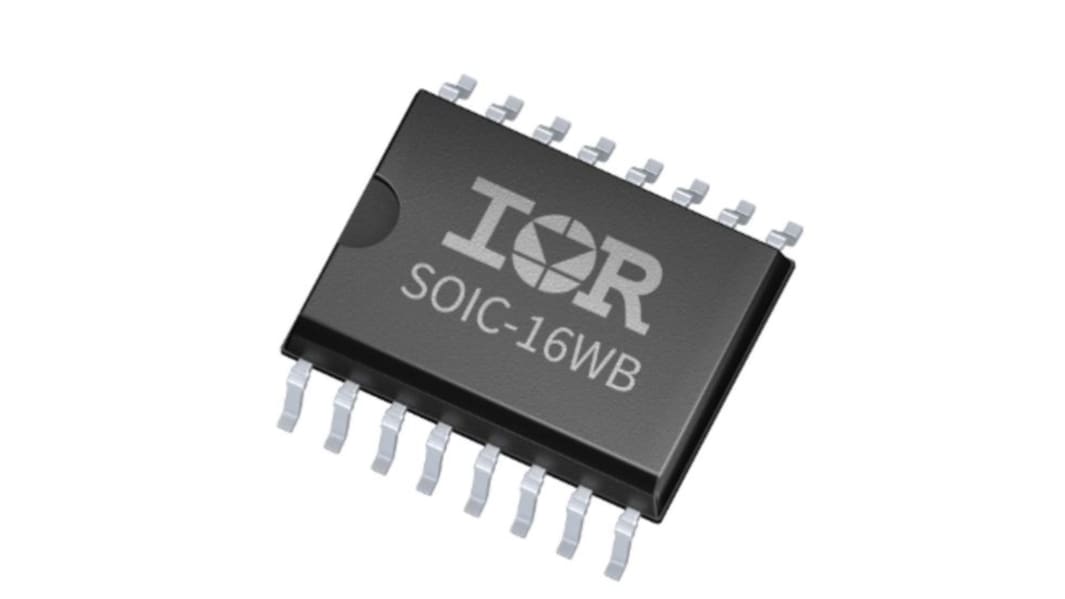

Der Infineon IR2125S ist ein 500-V-Einzel-Hochspannungsseite-Gate-Treiber-IC mit Überstromschutz und Fehlerbericht. Dieses Gerät verfügt über typische 1,6-A-Quellen- und 3,3-A-Senkenströme in 16-adristiger SOICWB-Gehäuse für IGBTs und MOSFETs.

Gate-Ansteuerungs-Versorgungsspannungsbereich von 12 bis 18 V.
Unterspannungsschutz
Stromerkennung und Begrenzungsschleife zur Begrenzung des Treiber-Leistungstransistorstroms
Fehlerkabel zeigt Fehlerzustände an und programmiert die Abschaltzeit
