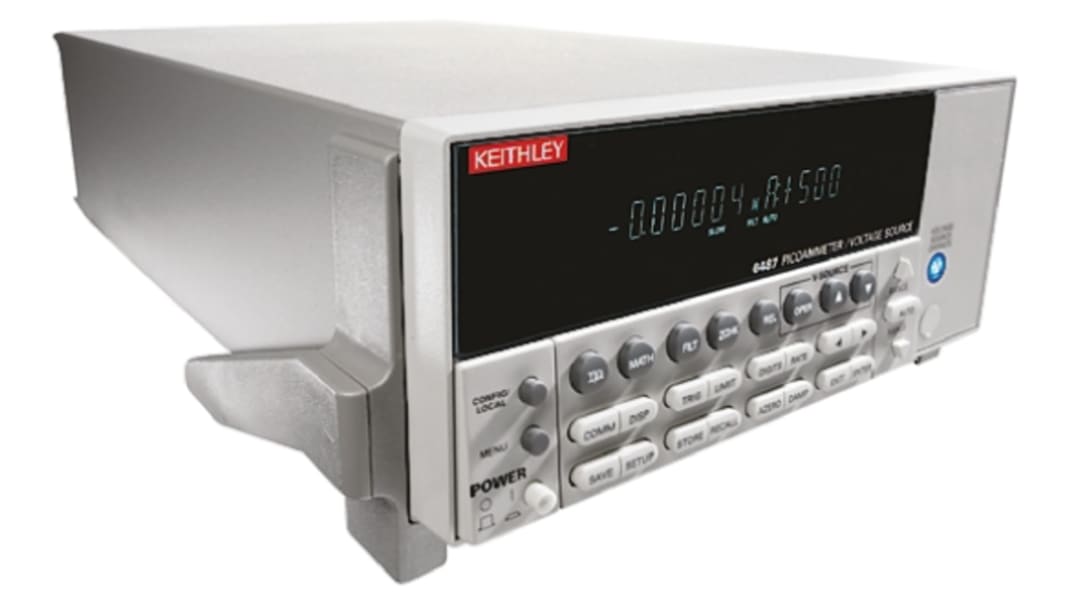

Keithley 6487/E, Tisch Digital Pico-Amperemeter / 20mA ac

Die Messung von niedrigem DC-Strömen verlangt ggf. mehr, als ein digitales Multimeter liefern kann. Elektrometer messen niedrige Ströme, haben aber Schaltkreise und Funktionen, die Kosten aufbauen. Das Keithley 6487 Picoammeter/Spannungsquelle kombiniert die Wirtschaftlichkeit und Benutzerfreundlichkeit eines digitalen Multimeters mit einer niedrigen Stromempfindlichkeit, die der eines Elektrometers ähnelt. Mit acht Strommessbereichen und automatischer Bereichswahl mit hoher Geschwindigkeit kann der 6487 Ströme von 20 fA bis 20 mA messen, für Geschwindigkeiten von bis zu 1000 Messungen pro Sekunde und Quellspannungen von 200 μV bis 505 V.

• Direkte Widerstandsmessungen. Optimiert für Widerstände von 50 Ω bis 5 x 1014 Ω mit der Quellspannungs-/Strommessmethode.
• Widerstandsmessungen mit Wechselspannungsmethode. Diese Methode verbessert die Widerstandsmessungen bei Geräten mit hohem Hintergrundstrom oder hohem Rauschen. Er erweitert den messbaren Widerstandsbereich auf bis zu 1016 Ω.
• 500-V-Überlastschutz. Dieser hohe Überlastschutz und eine robuste Bauweise ermöglichen es dem 6487, missbräuchliche Überspannungen einschließlich versehentlicher Kurzschluss der Spannungsquelle direkt in das Amperemeter zu tolerieren.
• Triax-Eingang an der Rückwand. Dies ermöglicht die Verwendung des Picoammeter im schwimmenden Betrieb bis zu 500 V. Wenn es nicht schwimmend ist, ermöglicht die Hinzufügung eines Triax-auf-BNC-Adapters die Verwendung von preiswerten, einfach zu verwendenden BNC-Kabeln anstelle von teureren Triax-Kabeln.
• RS-232- und IEEE-488-Schnittstellen. Diese Schnittstellen erleichtern die Integration des 6487 in automatisierte Prüf- und Messsysteme.
• Analoger Ausgang mit skalierter Spannung. Dieser Ausgang ermöglicht es dem 6487, Messergebnisse an Geräte wie DMMs, Datenerfassungskarten, Oszilloskope oder Streifenbildschreiber zu übertragen.
• Integrierte Trigger Link-Schnittstelle. Die Trigger Link-Schnittstelle vereinfacht die Synchronisierung des 6487 mit anderen Geräten und Spannungsquellen. Diese Schnittstelle kombiniert sechs unabhängige wählbare Triggerleitungen auf einem einzigen Steckverbinder für eine einfache, direkte Steuerung aller Instrumente in einem System.
• Anzeige Ein-/Aus-Schalter. Für die Forschung an lichtempfindlichen Komponenten, wie z. B. die Messung der Dunkelströme von Fotodioden oder I-V-Messungen an unverpackten Halbleitern, kann die Frontplattenanzeige abgeschaltet werden, um das Einleiten von Licht zu vermeiden, das die Genauigkeit der Ergebnisse erheblich verringern könnte.
• One-Touch-Frontplattenbauweise. Funktionen können einfach per Knopfdruck ohne komplizierte Funktionsmenüs konfiguriert werden.
• KickStart-Software. Beginnen Sie mit der Messung in wenigen Minuten mit dieser Messgerätesteuerungssoftware. Grafiken und Speichern von Daten zur späteren Analyse in Softwareumgebungen wie Excel.

Picoammeter-Zubehör
Adapter
RS-Lager-Nr. 7600339 7078-TRX-BNC (Koaxialadapter)

Kabel- und Schnittstellenzubehör
RS-Lager-Nr. 7600335 7078-TRX-10 (Triaxialkabel, Stecker auf Stecker)
RS-Lager-Nr. 2409953 8501-1 (Trigger Link-Kabel)
RS-Lager-Nr. 7600341 KPCI-488LPA (Low Profile IEEE-488 Interface Board)
RS-Lager-Nr. 7600345 KUSB-488B (IEEE-488.2 USB-TO-GPIB Schnittstellenadapter)

Rack Mount Kits
RS-Lager-Nr. 9223003 4288-1 (Single Rackmount Kit)
RS-Lager-Nr. 2409953 4288-2 (Dual Rackmount Kit)

Software-Optionen
Kickstart www.tek.com/en/products/keithley/keithley-control-software-bench-instruments/kickstart

KickStart www.tek.com/en/products/keithley/keithley-control-software-bench-instruments/kickstart

Eine vollständige Liste des Zubehörs sowie der Anwendungs- und Softwareoptionen finden Sie im Datenblatt

Um Ihr Gerät auf dem neuesten Stand zu halten und die Funktionalität zu erweitern, besuchen Sie bitte die Tektronix-Website für die neuesten Software-Updates unter https://www.tek.com/en/products/software

• Widerstands-/Widerstandsmessungen
• Strahlüberwachung und Strahlungsüberwachung
• Leckstromprüfung in Isolatoren, Schaltern, Relais und anderen Komponenten
• Galvanische Kupplungsmessungen
• I-V-Charakterisierung auf Halbleitern und optoelektronischen Geräten
• Faserausrichtung
• Stromkreisprüfung und -analyse in DCLF-Stromkreisen
• Sensorcharakterisierung
• Kondensatorlecks
