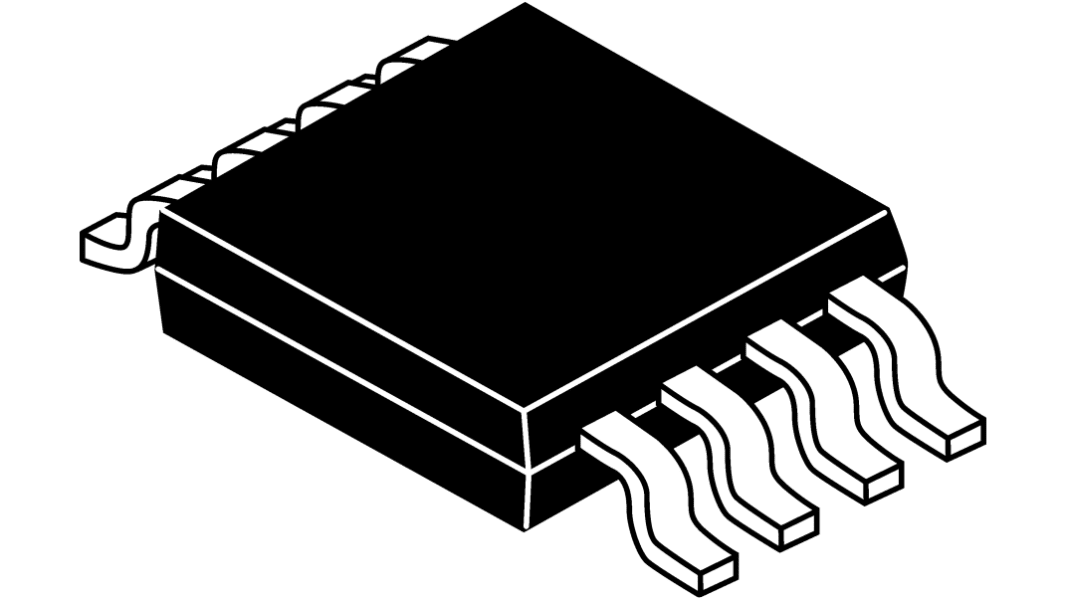

onsemi Operationsverstärker Operationsverstärker SMD R-R Micro, einzeln typ. 13 V, 8-Pin AEC-Q100

Die Operationsverstärker ON Semiconductor MC33201/2/4, NCV33202/4 bieten den Betrieb mit erweitertem Spannungsbereich an Eingang und Ausgang. Antriebseingänge bis zu 200 mV über die Versorgungsschienen hinaus ohne Phasenumkehrung an den Ausgängen, und der Ausgang kann innerhalb von 50 mV an jeder Schiene schwingen. Dieser Betrieb mit erweitertem Spannungsbereich ermöglicht die volle Ausnutzung des verfügbaren Versorgungsspannungsbereichs.

Verfahren zur Ausgangsstromerhöhung sorgen für eine hohe Ausgangsstrombelastbarkeit, während der Drain-Strom des Verstärkers minimal gehalten wird. Geringes Rauschen und geringe Verzerrung mit einer hohe Anstiegsgeschwindigkeit und Treiberfähigkeit machen sie ideal für Audioanwendungen.

Niederspannungsbetrieb mit Einfachversorgung (+1,8 V und Masse auf +12 V und Masse)
Eingangsspannungsbereich umfasst beide Versorgungsschienen
Ausgangspannungsschwingen innerhalb von 50 mV an beiden Schienen
Keine Phasenumkehrung am Ausgang für Eingangssignale mit übermäßigem Antrieb
Hoher Ausgangsstrom (ISC = 80 mA, typisch)
Niedriger Versorgungsstrom (ID = 0,9 mA, typisch)
600 W Ausgangstreiberfähigkeit
Typisches Verstärkungs-Bandbreite-Produkt = 2,2 MHz

Niederspannungsbetrieb mit Einfachversorgung (+1,8 V und Masse auf +12 V und Masse)
Eingangsspannungsbereich umfasst beide Versorgungsschienen
Ausgangspannungsschwingen innerhalb von 50 mV an beiden Schienen
Keine Phasenumkehrung am Ausgang für Eingangssignale mit übermäßigem Antrieb
Hoher Ausgangsstrom (ISC = 80 mA, typ.)
Niedriger Versorgungsstrom (ID = 0,9 mA, typ.)
600 W Ausgangstreiberfähigkeit
Erweiterte Betriebstemperaturbereiche (-40 °C bis +105 °C und -55 °C bis +125 °C)
Typisches Verstärkungs-Bandbreite-Produkt = 2,2 MHz

Operationsverstärker, ON Semiconductor
