Die TS922- und TS922A-Geräte sind Rail-to-Rail-Zweifach-BiCMOS-Operationsverstärker, die für 3-V- und 5-V-Betrieb optimiert und vollständig spezifiziert sind. Diese Geräte verfügen über hohe Ausgangsströme, die es ermöglichen, Impedanzen mit geringer Last zu betreiben. Sehr geringes Rauschen, geringe Verzerrung, niedriger Offset und eine hohe Ausgangsstromfähigkeit machen diese Geräte zu einer ausgezeichneten Wahl für hochwertige, Niederspannungs- oder batteriebetriebene Audiosysteme. Die Geräte sind stabil für kapazitive Lasten bis zu 500 pF.

Rail-to-Rail-Eingang und -Ausgang
Geringes Rauschen: 9 nV/√Hz
Niedrige Verzerrung
Hoher Ausgangsstrom: 80 mA (kann 32-Ω-Lasten versorgen)
Hohe Geschwindigkeit: 4 MHz, 1 V/μs
Betrieb von 2,7 bis 12 V.
Niedrige Eingangs-Offsetspannung: Max. 900 μV (TS922A)
ESD-interner Schutz: 2 kV
Latch-Up-Festigkeit

Stück	Pro Stück	Pro Packung*
10 - 90	1,236 €	12,36 €
100 - 490	0,84 €	8,40 €
500 - 990	0,796 €	7,96 €
1000 - 1990	0,617 €	6,17 €
2000 +	0,599 €	5,99 €

Alle auswählen	Eigenschaft	Wert
	Marke	STMicroelectronics
	Verstärker-Typ	Zwei Nutzungsmöglichkeiten
	Montage-Typ	SMD
	Gehäusegröße	TSSOP
	Stromversorgungs-Typ	Single
	Anzahl der Kanäle pro Chip	2
	Pinanzahl	8
	Versorgungsspannung einzeln typ.	2,7→ 12 V
	Verstärkungsbandbreitenprodukt typ.	4MHz
	Ausgangs-Typ	Rail-to-Rail
	Flankensteilheit typ.	1.3V/µs
	Arbeitsfrequenz max.	1 kHz
	Betriebstemperatur max.	+125 °C
	Betriebstemperatur min.	–40 °C
	Ausgangsstrom	80 mA
	Spannungsverstärkung typ.	200 V/mV
	Offset Spannung	3mV
	Eingangsspannung max.	12 V
	Rail to Rail	Rail-to-Rail In/Out
	Eingangsspannung min.	2,7 V
	Eingansspannungsrauschen typ.	9nV/√Hz
	Länge	4.5mm
	Abmessungen	4.5 x 3.1 x 1.05mm
	Offset-Eingangsstrom	30nA
	Eingangsspannung Bereich	2,7→ 12 V
	Breite	3.1mm
	Höhe	1.05mm

	Alle auswählen
	Marke STMicroelectronics
	Verstärker-Typ Zwei Nutzungsmöglichkeiten
	Montage-Typ SMD
	Gehäusegröße TSSOP
	Stromversorgungs-Typ Single
	Anzahl der Kanäle pro Chip 2
	Pinanzahl 8
	Versorgungsspannung einzeln typ. 2,7→ 12 V
	Verstärkungsbandbreitenprodukt typ. 4MHz
	Ausgangs-Typ Rail-to-Rail
	Flankensteilheit typ. 1.3V/µs
	Arbeitsfrequenz max. 1 kHz
	Betriebstemperatur max. +125 °C
	Betriebstemperatur min. –40 °C
	Ausgangsstrom 80 mA
	Spannungsverstärkung typ. 200 V/mV
	Offset Spannung 3mV
	Eingangsspannung max. 12 V
	Rail to Rail Rail-to-Rail In/Out
	Eingangsspannung min. 2,7 V
	Eingansspannungsrauschen typ. 9nV/√Hz
	Länge 4.5mm
	Abmessungen 4.5 x 3.1 x 1.05mm
	Offset-Eingangsstrom 30nA
	Eingangsspannung Bereich 2,7→ 12 V
	Breite 3.1mm
	Höhe 1.05mm

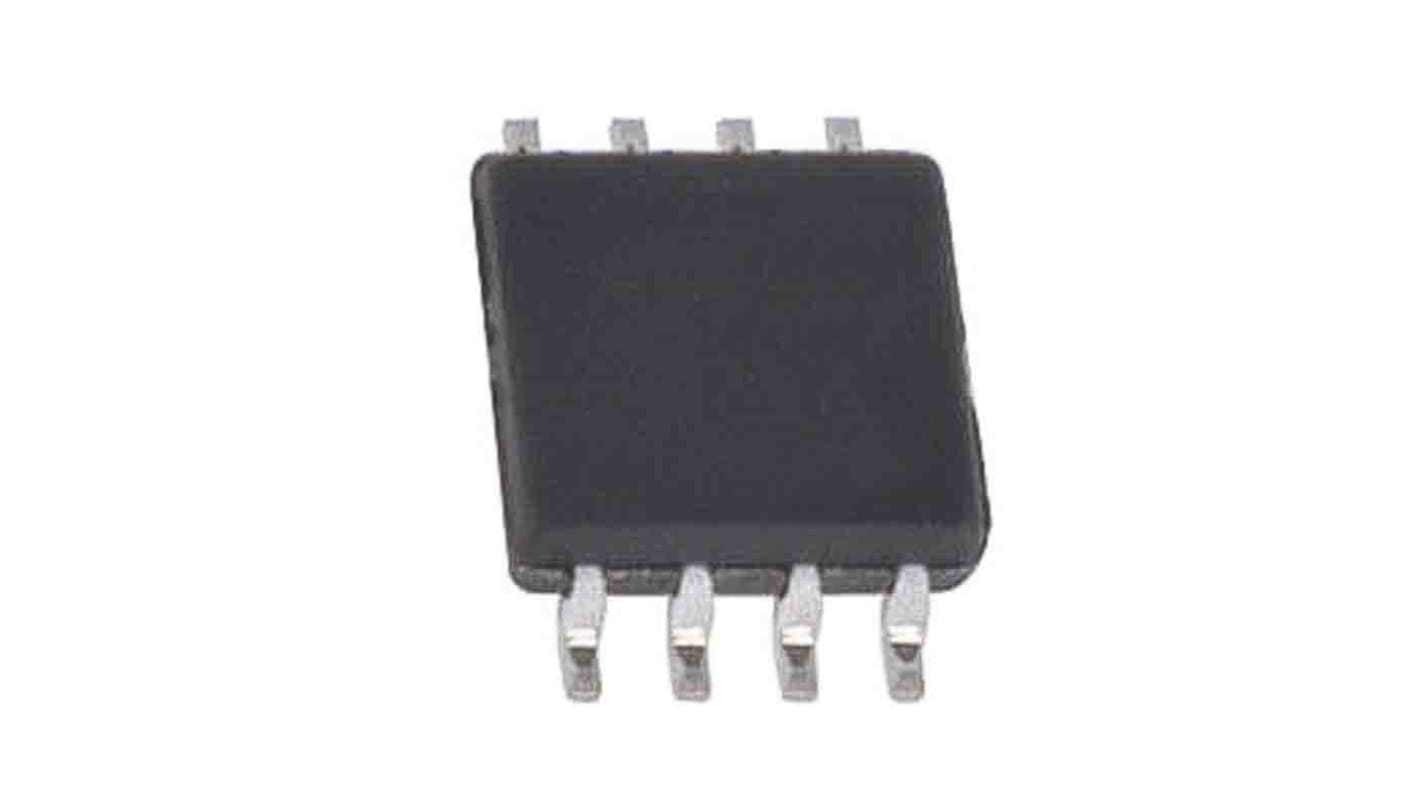

STMicroelectronics Operationsverstärker Zwei Nutzungsmöglichkeiten SMD R-R TSSOP, einzeln typ. 2,7→ 12 V, 8-Pin
