- RS Best.-Nr.:
- 196-2110
- Herst. Teile-Nr.:
- TS507CLT
- Marke:
- STMicroelectronics
1520 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (In einer VPE à 10)
1,23 €
(ohne MwSt.)
1,46 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Packung* |
10 - 40 | 1,23 € | 12,30 € |
50 - 90 | 1,155 € | 11,55 € |
100 - 240 | 1,095 € | 10,95 € |
250 - 490 | 1,032 € | 10,32 € |
500 + | 0,984 € | 9,84 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 196-2110
- Herst. Teile-Nr.:
- TS507CLT
- Marke:
- STMicroelectronics
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- MY
Produktdetails
Der TS507 ist ein leistungsstarker Operationsverstärker mit niedriger Offsetspannung und erweitertem Eingangs-/Ausgangsspannungsbereich Dieser Verstärker verwendet eine neue Trimmtechnik, die extrem niedrige Offset-Spannungen liefert, ohne dass eine externe Nullung erforderlich ist.
Der Stromkreis bietet sehr stabile elektrische Eigenschaften über den gesamten Versorgungsspannungsbereich und ist besonders für Automobil- und Industrieanwendungen vorgesehen.

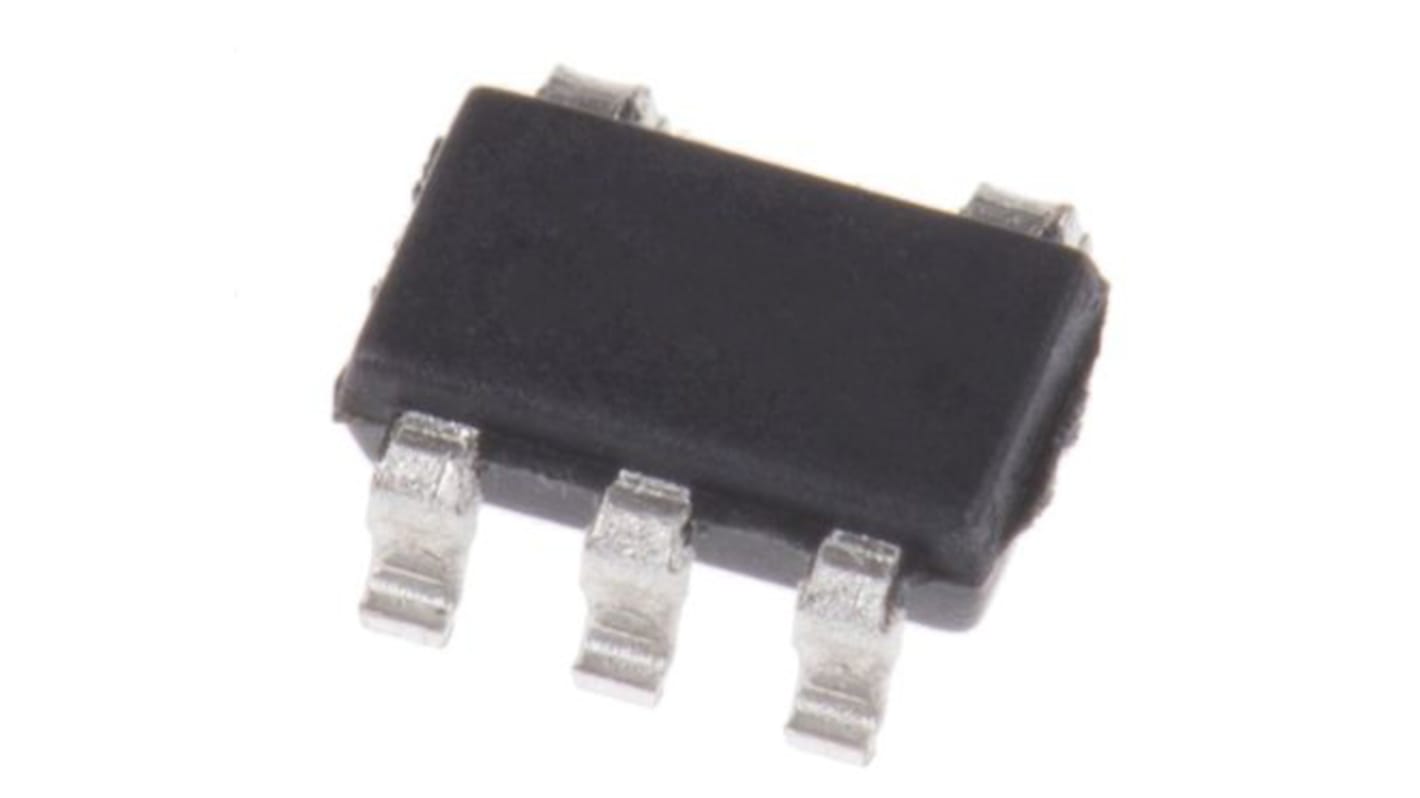

Der TS507 ist im platzsparenden 5-poligen SOT23-Gehäuse untergebracht und eignet sich daher gut für batteriebetriebene Systeme. Dieses Mikrogehäuse vereinfacht das Design der PC-Platine, da es ability to be plaziert werden kann (Außenabmessungen sind 2,8 mm x 2,9 mm).
Der Stromkreis bietet sehr stabile elektrische Eigenschaften über den gesamten Versorgungsspannungsbereich und ist besonders für Automobil- und Industrieanwendungen vorgesehen.
Der TS507 ist im platzsparenden 5-poligen SOT23-Gehäuse untergebracht und eignet sich daher gut für batteriebetriebene Systeme. Dieses Mikrogehäuse vereinfacht das Design der PC-Platine, da es ability to be plaziert werden kann (Außenabmessungen sind 2,8 mm x 2,9 mm).
Technische Daten
Eigenschaft | Wert |
---|---|
Montage-Typ | SMD |
Gehäusegröße | SOT-23 |
Stromversorgungs-Typ | Single |
Pinanzahl | 5 |
Versorgungsspannung einzeln typ. | 2,7 5,5 V |
Verstärkungsbandbreitenprodukt typ. | 1.9MHz |
Flankensteilheit typ. | 0.6V/µs |
Betriebstemperatur max. | +85 °C |
Betriebstemperatur min. | 0 °C |
Spannungsverstärkung typ. | 131 dB |
Offset Spannung | 25µV |
Rail to Rail | Rail-to-Rail In/Out |
Eingangsspannung max. | 5,5 V |
Höhe | 1.3mm |
Breite | 1.75mm |
Eingangsspannung Bereich | 2,7 5,5 V |
Länge | 3mm |
Offset-Eingangsstrom | 50nA |
Abmessungen | 3 x 1.75 x 1.3mm |
Eingangsspannung min. | 2,7 V |
