- RS Best.-Nr.:
- 171-2986
- Herst. Teile-Nr.:
- TIL191
- Marke:
- Isocom
3700 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (In einer Stange von 100)
0,144 €
(ohne MwSt.)
0,171 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Stange* |
100 + | 0,144 € | 14,40 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 171-2986
- Herst. Teile-Nr.:
- TIL191
- Marke:
- Isocom
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- TH
Produktdetails

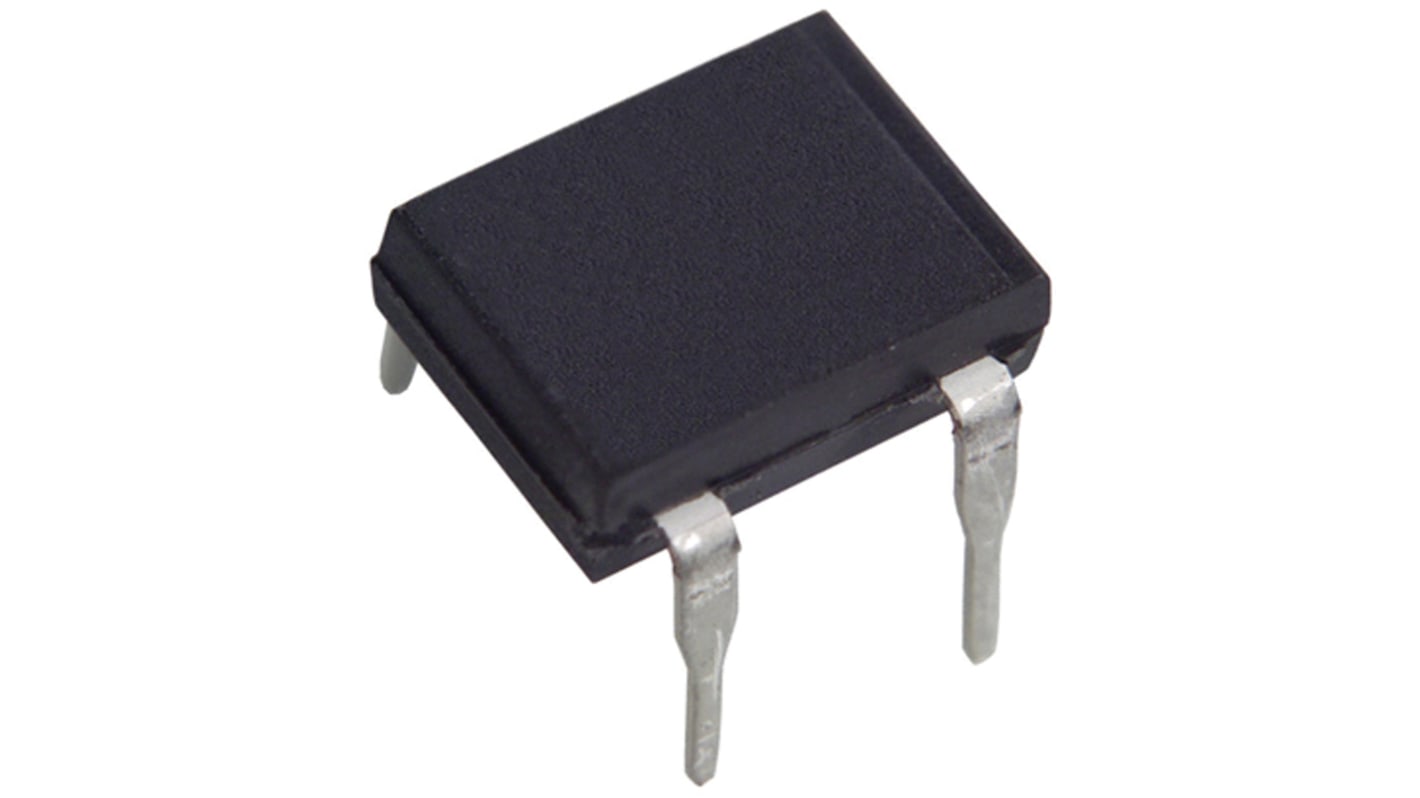

Optokoppler, Fototransistorausgang, Isocom Components
Diese Geräte sind einfache Optokoppler. Jeder Kanal besteht aus einer Infrarot-Licht emittierenden Gallium-Arsenid-Diode und einem Silizium-Fototransistor. Die Gehäuseversion für diese Geräte ist 4-polig, erhältlich für Oberflächenmontage, mit Stoßschnitt und SMD-Anschlusspins. Für jeden Kanal jedes der unten gezeigten Geräte werden die gleichen elektrischen Matrizen, Montageverfahren und Materialien verwendet. Daher sind die absoluten maximalen Nennwerte, empfohlene Betriebsbedingungen, elektrische Spezifikationen und Eigenschaften für alle Einheiten identisch. Eventuelle Ausnahmen aufgrund von Verpackungsabweichungen und -einschränkungen sind wie angegeben.
Garantierte Leistung über einen Temperaturbereich von –55 °C bis +125 °C
Hohes Stromübertragungsverhältnis
1500V elektrische Trennung
Hohes Stromübertragungsverhältnis
1500V elektrische Trennung
Optokoppler, Isocom Components
Technische Daten
Eigenschaft | Wert |
---|---|
Montage Typ | THT |
Ausgangsschaltung | Phototransistor |
Durchlassspannung max. | 1.4V |
Anzahl der Kanäle | 1 |
Anzahl der Pins | 4 |
Regelanstiegszeit | 6µs |
Eingangsstrom max. | 50 mA (Durchlass) |
Isolationsspannung | 5,3 kV eff, 7500 V ss |
Fallzeit typ. | 6µs |
Mindeststromübertragungsverhältnis | 20% |
Serie | TIL191 |
