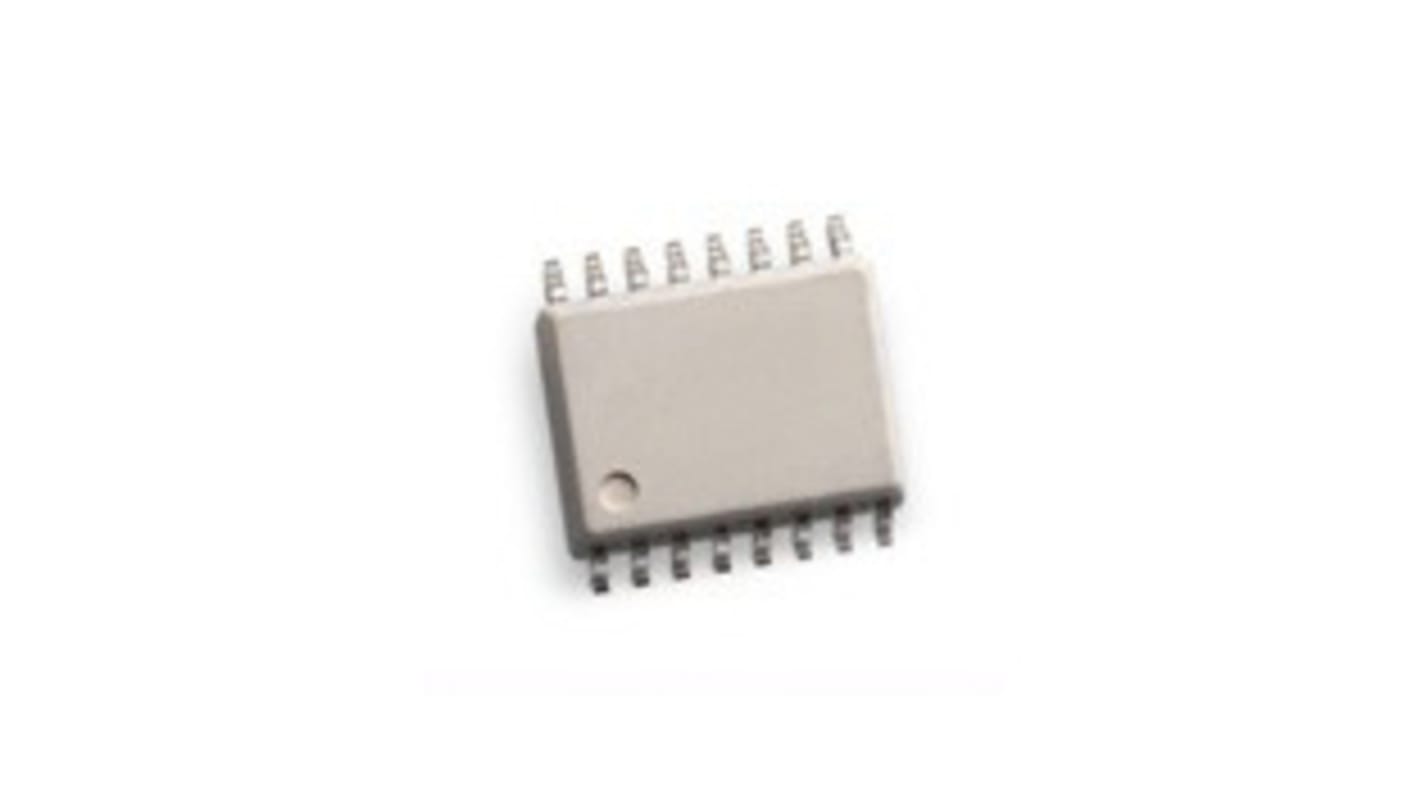

Broadcom HCPL SMD 1 Optokoppler DC-In, 16-Pin SO, Isolation 5000 Vrms

RS Best.-Nr.:: 174-4169
Herst. Teile-Nr.:: HCPL-316J-500E
Marke:: Broadcom

Broadcom HCPL SMD 1 Optokoppler DC-In, 16-Pin SO, Isolation 5000 Vrms

Mengenrabatt verfügbar

Zwischensumme (1 Packung mit 2 Stück)*

11,40 €

(ohne MwSt.)

13,56 €

(inkl. MwSt.)

VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €

Auf Lager

Zusätzlich 254 Einheit(en) mit Versand ab 30. März 2026
Zusätzlich 1.250 Einheit(en) mit Versand ab 06. April 2026

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück	Pro Packung*
2 - 18	5,70 €	11,40 €
20 - 98	3,985 €	7,97 €
100 - 198	3,425 €	6,85 €
200 - 398	3,23 €	6,46 €
400 +	3,04 €	6,08 €

*Richtpreis

RS Best.-Nr.:: 174-4169
Herst. Teile-Nr.:: HCPL-316J-500E
Marke:: Broadcom

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	Broadcom
	Produkt Typ	Optokoppler
	Montageart	SMD
	Verpackungsart	Röhre/Band & Rolle
	Anzahl der Kanäle	1
	Anzahl der Pins	16
	Gehäusegröße	SO
	Eingangsstrom Typ	DC
	Regelanstiegszeit	0.1μs
	Eingangsstrom max.	400mA
	Isolationsspannung	5000Vrms
	Betriebstemperatur min.	-40°C
	Logikausgang	Ja
	Maximale Betriebstemperatur	100°C
	Normen/Zulassungen	UL, CSA, IEC/EN/DIN EN 60747-5-5
	Fallzeit typ.	0.1μs
	Serie	HCPL
	Automobilstandard	Nein

	Alle auswählen
	Marke Broadcom
	Produkt Typ Optokoppler
	Montageart SMD
	Verpackungsart Röhre/Band & Rolle
	Anzahl der Kanäle 1
	Anzahl der Pins 16
	Gehäusegröße SO
	Eingangsstrom Typ DC
	Regelanstiegszeit 0.1μs
	Eingangsstrom max. 400mA
	Isolationsspannung 5000Vrms
	Betriebstemperatur min. -40°C
	Logikausgang Ja
	Maximale Betriebstemperatur 100°C
	Normen/Zulassungen UL, CSA, IEC/EN/DIN EN 60747-5-5
	Fallzeit typ. 0.1μs
	Serie HCPL
	Automobilstandard Nein

Datasheet

Der Broadcom HCPL-316J 2,5-A-Gate-Ansteuerungs-Optokoppler mit integrierter Entsättigungserkennung (VCE) und Fehlerstatus-Rückmeldung macht den IGBTVCW Fehlerschutz kompakt, preisgünstig und einfach zu implementieren

Merkmale

Antrieb von IGBTs bis zu IC = 150 A, VCE = 1200 V

Optisch isoliert, Fehlerstatus-Rückmeldung

SO-16-Gehäuse

CMOS-/TTL-kompatibel

500 ns max. Schaltgeschwindigkeit

"Soft" IGBT-Abschaltung

Integrierter Fail-Safe-IGBT-Schutz

-Desat-(VCE-)Erkennung

-Unterspannungsschutz (UVLO) mit Hysterese

Benutzerkonfigurierbar:

Invertierend, nicht invertierend, Auto-Reset, Auto-Shutdown

Großer Betriebs-VCC-Bereich: 15 bis 30 V

-40 °C bis 100 °C Betriebstemperaturbereich

Min. Gleichtaktunterdrückung (CMR) von 15 kV/μs bei VCM = 1500 V

Verfügbare Optionen sind:

500 = Band- und Rollen-Option

XXXE = Bleifreie Option

Anwendungsbereich

Isolierte IGBT/MOSFET-Gate-Ansteuerung

Wechsel- und bürstenlose Gleichstrom-Motorantriebe

Industriewechselrichter

Schaltnetzteile (SNT)

Unterbrechungsfreie Stromversorgungen (USV)
