4D Systems, Resistiver Touchscreen, 2.4Zoll, Gen4 Diablo16

Das SK-gen4-24DT-PI Starter Kit von 4 D Systems ist für den Raspberry Pi konzipiert. Das Kit verfügt über ein 2,4"-Displaymodul mit integriertem Diablo16-Smart-Controller, der auch die Hardware enthält. Das Gen4 Modul verfügt über ein resistives Touch-Display, mit dem Sie die 4D Workshop4 Umgebungen erkunden und auf alle Funktionen zur Unterstützung der gewünschten Anwendung zugreifen können.

Mit der Designer-Umgebung können Sie alle Funktionen des Displays nutzen. Es gibt eine Micro-SD-Karte für die Anzeige von Bildern, Videos und Ton. Die Datenaufzeichnung kann über ein Programmierkabel oder einen Adapter erfolgen, der das Herunterladen von kompiliertem Code und PmmC/Firmware-Updates ermöglicht. Die ViSi- und ViSi-Genie-Umgebungen ähneln sich und sind imagebasiert. Sie benötigen eine Micro-SD-Karte sowie ein Programmierkabel. Sobald die serielle Umgebung als serielles Gerät konfiguriert ist, ist keine Micro-SD-Karte oder ein Programmierkabel erforderlich. Die Micro-SD-Karte kann jedoch zum Speichern oder auch zum Wechsel in eine der anderen Programmumgebungen verwendet werden

Das Raspberry PI kompatible 2,4" Diablo16 Modul arbeitet mit 4D Programmierkabel, uUSB-PA5-II und 4D Arduino Adapter Shield-II. Er funktioniert auch mit gen4-PA, gen4-IB und dem 4D Serial Pi Adapter, die zusammen mit anderem Zubehör im Kit enthalten sind.

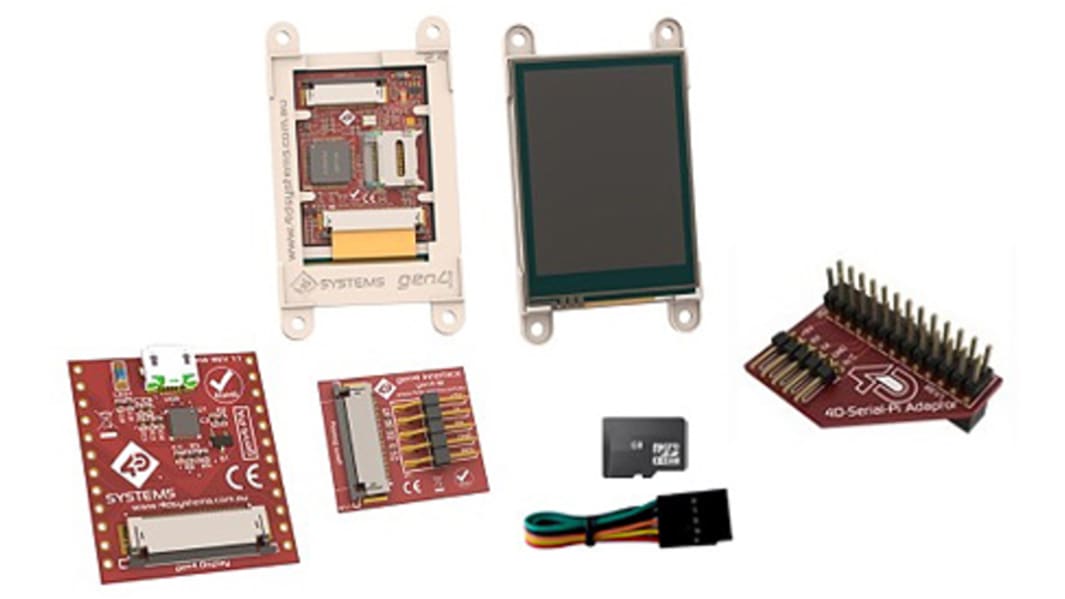

Lieferumfang

Integriertes Gen4-Anzeigemodul: gen4-uLCD-24DT Display mit resistiver Touch-Funktion
Serieller Pi-Adapter 4D
Gen4-Schnittstellenmodul: gen4-IB
Gen4-Programmieradapter: gen4-PA
Micro-SD-Karte, 4 GB
150 mm FFC-Kabel: 5-poliges Flachbandkabel, Buchse auf Buchse, mit Stecker/Stecker-Adapter
Schnellstartübersicht

Liste der Merkmale
Displaygröße: 2,4 Zoll
Grafik-Controller: Diablo16
Anzeigeauflösung: 240 x 320
Display-Helligkeit: ∼300 nits
Hintergrundbeleuchtungs-LEDs: 1 x 4
Touch: resistiv
Steckverbinder: 30-polig FPC
Anzeigefläche (mm): 36,7 x 49
Modulabmessungen (mm) : 78,4 x 44,8 x 7,4
Umgebungstemperatur: –15 °C bis +65 °C
Lagertemperatur: –30 °C bis +70 °C

LCD-Anzeigemodule der 4. Generation, von 4D Systems
