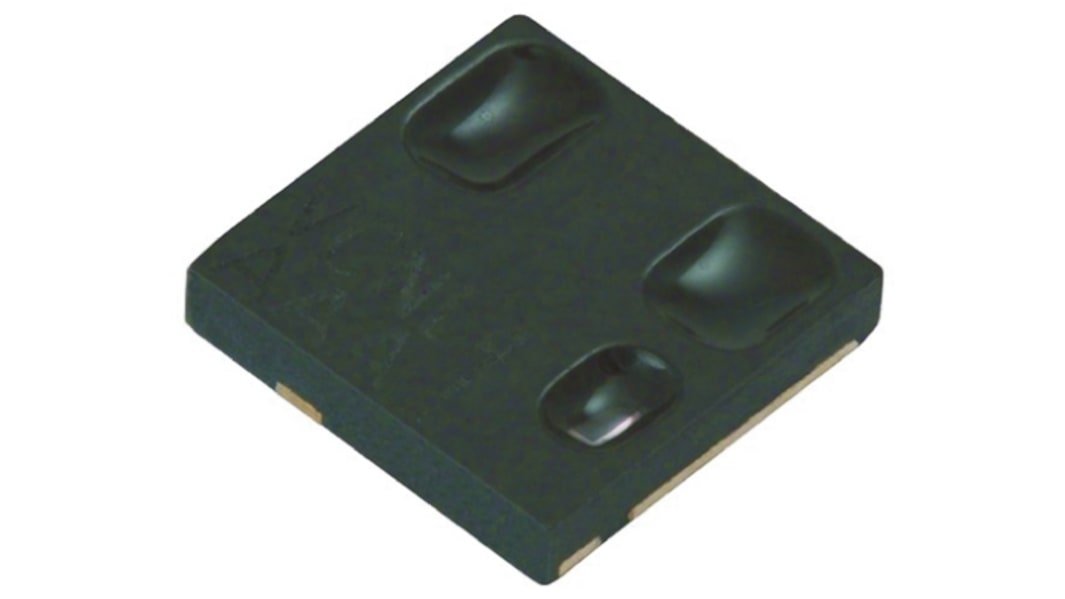

VCNL4010, Näherungs- und Umgebungslichtsensor mit IR-Sender, Vishay Semiconductor
Der VCNL4010 ist ein vollständig integrierter Näherungs- und Umgebungslichtsensor. Vollständig integriert bedeutet, dass der IR-Sender sich im Gehäuse befindet. Er verfügt über 16 bit Auflösung. Er umfasst einen Schaltkreis zur Signalverarbeitung und verfügt über eine Standard-I2C-Kommunikationsschnittstelle. Er verfügt über eine Interrupt-Funktion.
Leistungsmerkmale:
• Gehäusetyp: Oberflächenmontage • Abmessungen (L x B x H in mm): 3,95 x 3,95 x 0,75 • Integrierte Module: IR-Sender (IRED), Umgebungslichtsensor (ALS-PD), Näherungssensor (PD) und Signalaufbereitungs-IC • Unterbrechungsfunktion • Versorgungsspannungsbereich VDD: 2,5 V bis 3,6 V • Versorgungsspannungsbereich IR-Anode: 2,5 V bis 5 V • Kommunikation über I2C-Schnittstelle • H-Pegelbereich des I2C-Bus: 1,7 V bis 5 V. • Standzeit: 168 h, MSL 3, gem. J-STD-020 • Niedriger Standby-Stromverbrauch: 1,5 μA
Anwendungen:
• Näherungssensor für mobile Geräte (z. B. Smartphones, Touch-Telefone, PDA, GPS) für Touchscreen-Verriegelung, Stromversorgung Speichern usw. • Integrierte Umgebungslicht-Funktion für Anzeige/Tastenfeld Kontraststeuerung und Dimmen von mobilen Geräten • Näherungs-/optischer Schalter für Verbraucher, Computer und Industrielle Geräte und Displays • Dimmsteuerung für Verbraucher-, Computer- und Industrieanzeigen
Näherungsfunktion:
• Integrierter Infrarot-Sender und Fotostift-Diode für die Nähe Funktion • effektive 16-Bit-Auflösung für Näherungserkennungsbereich Sorgt für ausgezeichnete Übersprechfestigkeit • Programmierbarer LED-Treiberstrom von 10 mA bis 200 mA in 10-mA-Schritte • Ausgezeichnete Umgebungslichtunterdrückung durch Modulation des Infrarotsignal • Näherungsabstand von bis zu 200 mm
Umgebungslichtfunktion:
• Integrierte Fotostift-Diode für Umgebungslicht mit Nahaugenempfindlichkeit • 16-Bit-Dynamikbereich von 0,25 lx bis 16 klx • 100 Hz und 120 Hz Flackerrauschunterdrückung
Zulassungen
Erfüllt die RoHS-Richtlinie 2011/65/EU gemäß WEEE 2002/96/EG. Siehe Dokument zur Handhabung von Materialkategorien bei Vishay.
