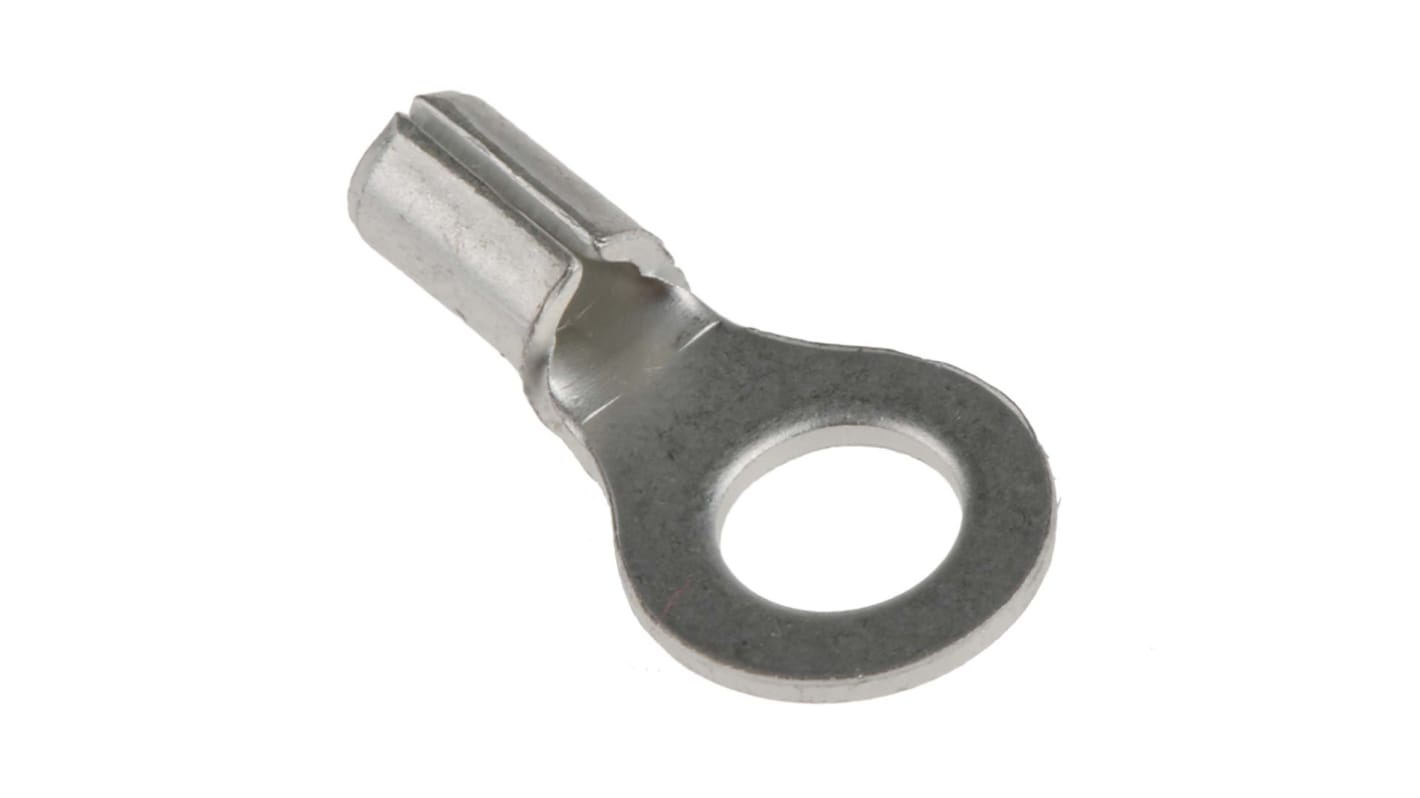

RS PRO Ringkabelschuh, Unisoliert, aussen ø 8mm, innen ø 4.3±0.15mm, max. 1.5mm², M4

Diese Ösen von RS Pro sind eine ausgezeichnete Wahl für Robustheit und Qualität. Nicht isolierte Ring-Anschlussklemmen können in verschiedenen Umgebungen verwendet werden und diese Auswahl von verzinnten Ösen wird nicht enttäuschen. Sie sind in vielen Drahtgrößen erhältlich, sodass es auch einen geeigneten Crimpring für Ihre Anwendung gibt. Alle Modelle sind sehr zuverlässig und von ausgezeichneter Qualität.

Nicht isoliert

• Einteiliges Design für Wirtschaftlichkeit und Langlebigkeit• Der geschlossene Zylinder sorgt dafür, dass der Crimpkontakt sicher um das Kabel herum sitzt• Die Stumpfnaht verhindert, dass sich der Schaft des Crimpanschlusses bei maximalem Druck aufspaltet• Der Kupfergehäusewerkstoff bietet hohe Leitfähigkeit und ist leicht zu crimpen• Die Verzinnung der Crimpkontakte bietet Korrosionsbeständigkeit, zusätzliche Festigkeit, eine Reduzierung der Reibung und erleichtert das Löten• Trichterförmiger Innenzylinder für einfache Kabeleinführung• Maximale Betriebstemperatur von 150 °C

Nicht isolierte Ring-Anschlussklemmen werden in Anwendungen eingesetzt, bei denen nicht die Gefahr besteht, dass jemand durch unbeabsichtigtes Berühren die Verbindung kurzschließt. Diese Crimpringdrahtverbinder werden in einer Vielzahl von Branchen zum Verbinden von Drähten mit elektrischen Komponenten eingesetzt. Zu den Anwendungen gehören Verkabelungen in industriellen Steuerungen und Industriemaschinen, Automobilanwendungen, Kommunikationseinrichtungen, Stromversorgungen und Haushaltsgeräten.

Bei der Auswahl der richtigen Ring-Anschlussklemme für Ihre Anwendung sollten Sie folgendes beachten:

• Die Leitergröße mm (metrisch) oder AWG (American Wire Gauge) des von Ihnen verwendeten Drahtes oder Kabels• Die Bolzengröße, an die Sie die Ring-Anschlussklemme anschließen möchten.• Der Innendurchmesser der Ring-Anschlussklemme

Wählen Sie zunächst die richtige Größe der Ring-Anschlussklemme. Isolieren Sie das Ende des Kabels ab und schneiden Sie es auf die gleiche Länge wie die Klemme. Stecken Sie den Draht in die Anschlusshülse, bis kein blanker Schaltdraht mehr sichtbar ist. Die Crimp-Anschlussklemme ist dann bereit zum Crimpen auf das Ende des Drahts. Beim Crimpen eines Drahtanschlusses kann eine Zange oder eine Ratsche verwendet werden, aber für eine bessere Crimpqualität ist es besser, eine Ratschen-Crimpzange zu verwenden. Eine Ratschen-Crimpzange ist vorzuziehen, da die Griffe bis zum Abschluss eines vollständigen Crimpvorgangs verriegelt bleiben, um Teilcrimpungen zu vermeiden. Stecken Sie den Zylinder der Ring-Anschlussklemme in den entsprechenden Crimpabschnitt (angegeben durch die auf dem Gerät angegebenen Größen). Drücken Sie die Werkzeuggriffe zusammen, bis die Ratsche loslässt. Die gecrimpte Ring-Anschlussklemme kann nun über den Bolzen oder Kontaktstift gelegt und mit einer Mutter oder durch Löten gesichert werden.

Für eine geeignete Ratschen-Crimpzange siehe Artikel-Nr. 624-1291

Blech-Crimpverbinder

Geeignet für Kabelquerschnitte von 0,5 bis 1,5 mm² und von 1,0 bis 2,5 mm². Ratschenwerkzeug siehe Best.-Nr. 252-7658. Basis-Crimpwerkzeug siehe Best.-Nr. 534-806.
