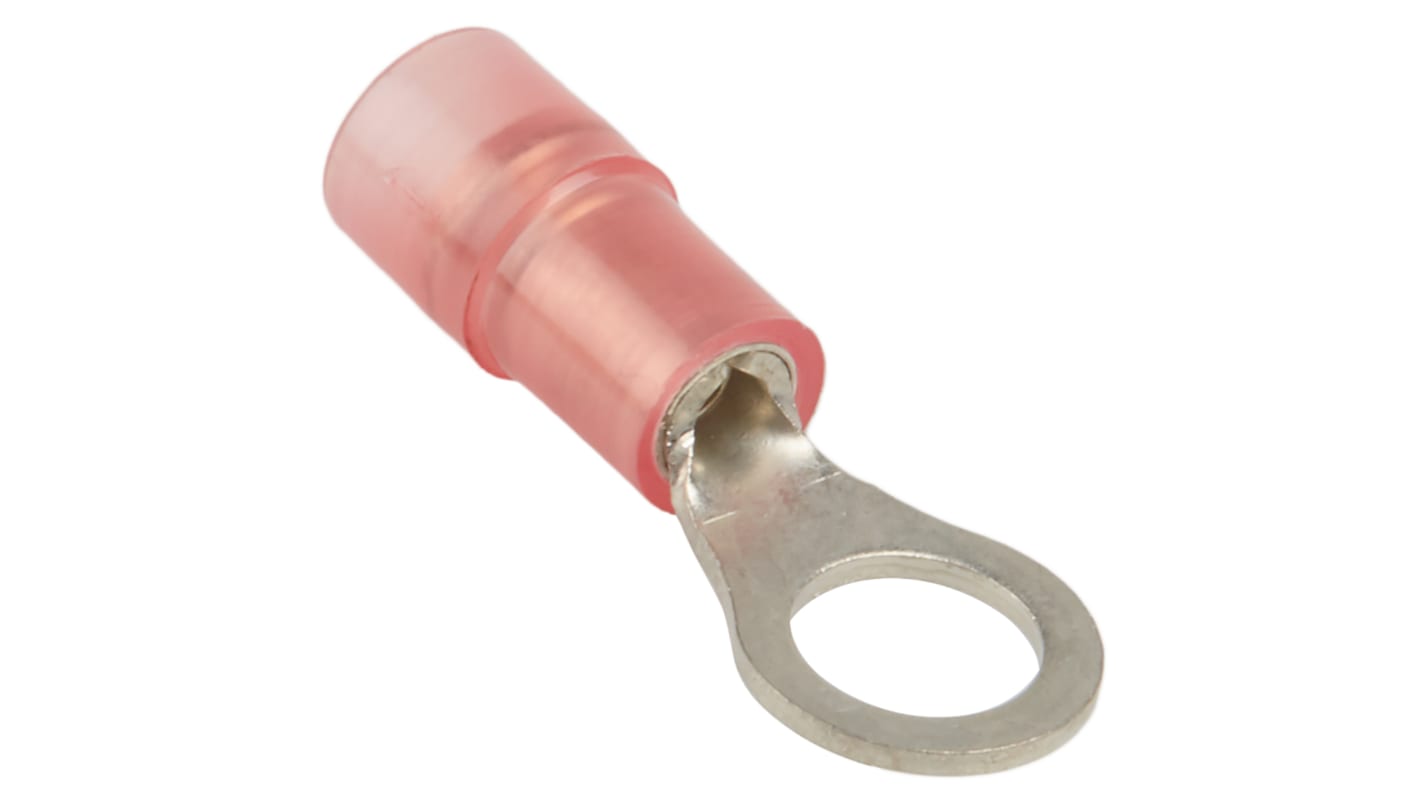

RS PRO Ringkabelschuh, Isoliert, Nylon, Rot, aussen ø 8mm, innen ø 5.3mm, max. 1.5mm², M5 (#10)

Isolierte Kupfer-Crimp-Kabelschuhe in Ringform mit einer doppelten Quetschhülse aus Kupfer. Diese isolierten Crimpring-Steckverbinder sind farbcodiert für den Einsatz mit verschiedenen Drahtgrößenbereichen und in verschiedenen Stehbolzengrößen erhältlich. Geeignetes Crimpwerkzeug siehe Best.-Nr. 267-3133.

Rot 0,5–1,5 mm²
Blau 1–2,6 mm²
Gelb 2,5 - 6,5 mm²

• Kupfergehäusewerkstoff für hohe Leitfähigkeit und leichtes Crimpen• Verzinnung für Korrosionsbeständigkeit, zusätzliche Festigkeit und ausgezeichnete Leitfähigkeit• Doppelte Crimpkonstruktion mit einer internen Kupferhülse für zusätzliche Festigkeit und robuste Crimpverbindung• Langlebige Nylonisolierung bietet elektrische Isolierung, Schutz der Anschlüsse und Widerstandsfähigkeit gegen Abrieb, Stoß und Ermüdung• Farbcodierte Isolierung für leichte Identifikation der Klemmengröße• Aufgeweitetes Isolationsdesign für einfache Kabeleinführung• Maximale Betriebstemperatur von 150 °C

Diese isolierten Crimpringdrahtverbinder werden in einer Vielzahl von Branchen zum Verbinden von Drähten mit elektrischen Komponenten eingesetzt. Das Design dieses Drahtsteckverbinders ist ideal für den Einsatz in Hochvibrations- oder Schwerindustrieanwendungen. Zu den Anwendungen gehören Verkabelungen in industriellen Steuerungen und Industriemaschinen, Automobilanwendungen, Kommunikationseinrichtungen, Stromversorgungen und Haushaltsgeräten.

Bei der Auswahl der richtigen Ring-Anschlussklemme für Ihre Anwendung sollten Sie folgendes beachten:

• Die Leitergröße mm (metrisch) oder AWG (American Wire Gauge) des von Ihnen verwendeten Drahtes oder Kabels• Die Bolzengröße, an die Sie die Ring-Anschlussklemme anschließen möchten.• Der Innendurchmesser der Ring-Anschlussklemme

Wählen Sie zunächst die richtige Größe der Ring-Anschlussklemme. Isolieren Sie das Ende des Kabels ab und schneiden Sie es auf die gleiche Länge wie die Klemme. Stecken Sie den Draht in die Anschlusshülse, bis kein blanker Schaltdraht mehr sichtbar ist. Die Crimp-Anschlussklemme ist dann bereit zum Crimpen auf das Ende des Drahts. Beim Crimpen eines Drahtanschlusses kann eine Zange oder eine Ratsche verwendet werden, aber für eine bessere Crimpqualität ist es besser, eine Ratschen-Crimpzange zu verwenden. Eine Ratschen-Crimpzange ist vorzuziehen, da die Griffe bis zum Abschluss eines vollständigen Crimpvorgangs verriegelt bleiben, um Teilcrimpungen zu vermeiden. Stecken Sie den Zylinder der Ring-Anschlussklemme in den entsprechenden Crimpabschnitt (angegeben durch die auf dem Gerät angegebenen Größen). Drücken Sie die Werkzeuggriffe zusammen, bis die Ratsche loslässt. Die gecrimpte Ring-Anschlussklemme kann nun über den Bolzen oder Kontaktstift gelegt und mit einer Mutter oder durch Löten gesichert werden.

Geeignete Ratschen-Crimpzange siehe RS PRO Best.-Nr. 533-279

UL, UL für Kanada

Pro Stück, RS Best.-Nr.: 267-3616
