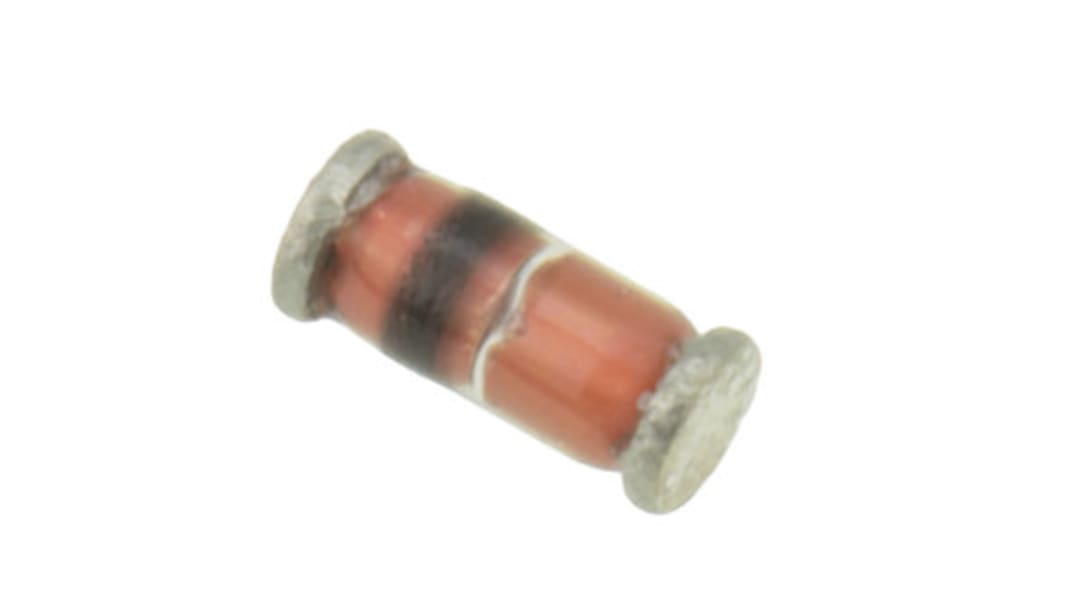

Vishay Schaltdiode Einfach 2A 1 Element/Chip SMD 100V SOD-80 2-Pin Siliziumverbindung 1V

RS Best.-Nr.:: 918-9672
Herst. Teile-Nr.:: LL4148-GS08
Marke:: Vishay

Vishay Schaltdiode Einfach 2A 1 Element/Chip SMD 100V SOD-80 2-Pin Siliziumverbindung 1V

2500 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.

7500 weitere lieferbar innerhalb 4 Werktag(e) (Mo-Fr).

Preis pro Stück (Auf einer Rolle von 2500)

0,02 €

(ohne MwSt.)

0,02 €

(inkl. MwSt.)

Stück	Pro Stück	Pro Rolle*
2500 - 2500	0,02 €	50,00 €
5000 - 10000	0,019 €	47,50 €
12500 +	0,018 €	45,00 €

*Bitte VPE beachten

RS Best.-Nr.:: 918-9672
Herst. Teile-Nr.:: LL4148-GS08
Marke:: Vishay

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Ursprungsland:: CN

Produktdetails

Glaspassivierte Schnellschalter-Kunststoffgleichrichter

Funktionen
• Superektifier-Struktur für hohe Zuverlässigkeit
• Glaspassivierte Sperrschicht ohne Hohlraum
• Schnelles Schalten für hohen Wirkungsgrad
• Niedriger Leckstrom, typischer IR weniger als 0,2 μA
Hohe Durchlass-Stoßspannungsfestigkeit
• Tauchlöten bei 275 °C für max. 10 s, gemäß JESD 22-B106

Typische Anwendungen:
Hochspannungsgleichrichtung von G2-Raster-CRT und TV, Klemmvorrichtung
Stromkreis des Kamerablitzes.

Mechanische Daten
Gehäuse: Do-204AL, geformtes Epoxidharz über Glaskörper
Formmasse erfüllt Entflammbarkeitsklasse UL 94 V-0
Sockel P/N-E3 - RoHS-konform, kommerzielle Ausführung
Anschlussklemmen: Matt verzinnte Leitungen, lötbar gemäß
J-STD-002 und JESD 22-B102
E3-Suffix erfüllt Whisker-Test JESD 201 Klasse 1A.
Polarität: Farbband kennzeichnet Kathodenende

Dioden und Gleichrichter, Vishay Semiconductor

Technische Daten

Eigenschaft	Wert
Durchlassstrom max.	2A
Diodenkonfiguration	Einfach
Montage-Typ	SMD
Anzahl der Elemente pro Chip	1
Sperrspannung max.	100V
Gehäusegröße	SOD-80
Diodentechnologie	Siliziumverbindung
Maximaler Spannungsabfall	1V
Pinanzahl	2
Diodenkapazität max.	4pF
Länge	3.7mm
Abmessungen	1.6 (Dia.) x 3.7mm
Durchmesser	1.6mm
