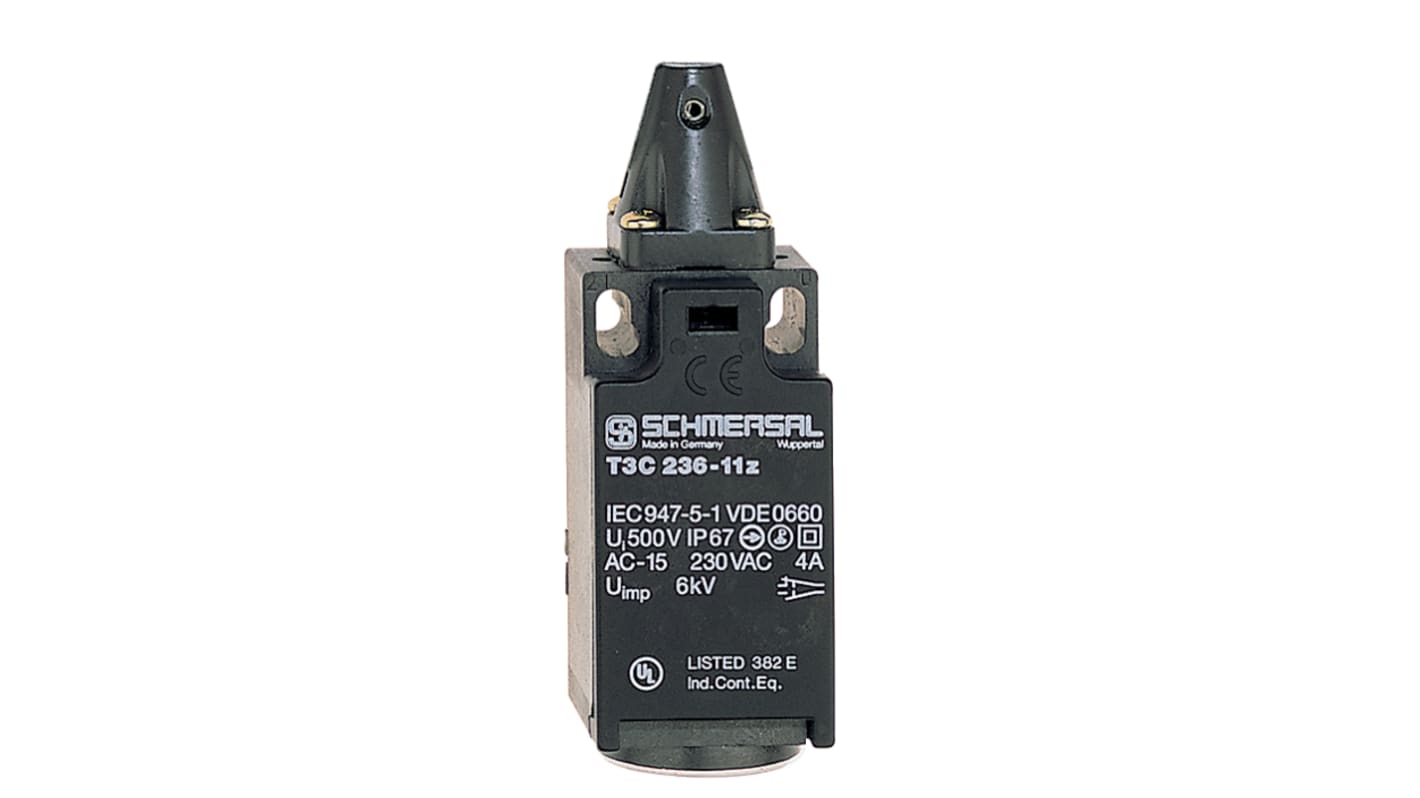

Schmersal TC 236 Sicherheitspositionsschalter 1 Schließer/1 Öffner
- RS Best.-Nr.:
- 193-5777
- Herst. Teile-Nr.:
- T4C 236-11Z
- Marke:
- Schmersal
Mengenrabatt verfügbar
Mengenpreis-Optionen anzeigenZwischensumme (1 Stück)*
128,14 €
(ohne MwSt.)
152,49 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- Zusätzlich 1 Einheit(en) mit Versand ab 05. Oktober 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 - 9 | 128,14 € |
| 10 - 14 | 122,93 € |
| 15 + | 117,59 € |
*Richtpreis
- RS Best.-Nr.:
- 193-5777
- Herst. Teile-Nr.:
- T4C 236-11Z
- Marke:
- Schmersal
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Schmersal | |
| Produkt Typ | Sicherheitspositionsschalter | |
| Serie | TC 236 | |
| Kontakt Konfiguration | 1 Schließer/1 Öffner | |
| Anzahl der Kabeleingänge | 1 | |
| Anschlusstyp | M12-Stecker | |
| IP-Schutzart | IP67 | |
| Größe der Kabeleinführung | M20 x 1.5 | |
| Kontaktspannung AC | 230V ac | |
| Kontaktstrom | 4A | |
| Kontaktspannung DC | 24V dc | |
| Betriebstemperatur min. | -30°C | |
| Wellenlänge | 70mm | |
| Auslösewinkel - Bereich | 12.5 ° | |
| Maximale Betriebstemperatur | 80°C | |
| Länge | 88.5mm | |
| Normen/Zulassungen | cULus, BG-GS-ET-15, EAC, CCC, EN ISO 13849-1, EN 60947-5-1 | |
| Breite | 30mm | |
| Lebensdauer mechanisch | 1000000Operations | |
| Alle auswählen | ||
|---|---|---|
Marke Schmersal | ||
Produkt Typ Sicherheitspositionsschalter | ||
Serie TC 236 | ||
Kontakt Konfiguration 1 Schließer/1 Öffner | ||
Anzahl der Kabeleingänge 1 | ||
Anschlusstyp M12-Stecker | ||
IP-Schutzart IP67 | ||
Größe der Kabeleinführung M20 x 1.5 | ||
Kontaktspannung AC 230V ac | ||
Kontaktstrom 4A | ||
Kontaktspannung DC 24V dc | ||
Betriebstemperatur min. -30°C | ||
Wellenlänge 70mm | ||
Auslösewinkel - Bereich 12.5 ° | ||
Maximale Betriebstemperatur 80°C | ||
Länge 88.5mm | ||
Normen/Zulassungen cULus, BG-GS-ET-15, EAC, CCC, EN ISO 13849-1, EN 60947-5-1 | ||
Breite 30mm | ||
Lebensdauer mechanisch 1000000Operations | ||
RoHS Status: Ausgenommen
- Ursprungsland:
- DE
Schmersal Sicherheits-Scharnierschalter, Öffner/Schließer, 24 V DC - Serie TC 236 - T4C 236-11Z
Sorgen Sie für die Sicherheit des Personals in Ihrem Arbeitsbereich, indem Sie diesen Sicherheits-Scharnierschalter von Schmersal an einem Tor oder Schutz installieren. Er unterbricht die Stromversorgung eines elektrischen Stromkreises, wenn das Betätigungselement um nur 4,5° gedreht wird. Dies macht ihn äußerst empfindlich gegenüber der Bewegung Ihrer Sicherheitsvorrichtung und hilft dabei, Unfälle und Schäden an Maschinen zu minimieren. Der Betätigungselementkopf kann um 90° neu positioniert werden, um eine flexible Installation zu ermöglichen.
Eigenschaften und Vorteile
• Selbstlöschendes glasfaserverstärktes Gehäuse für Sicherheit im Falle eines Feuers
• Das Betätigungselement aus Edelstahl ist korrosions- und stoßfest
• Schutzart IP67 (Schutz vor eindringenden Medien) bedeutet, dass er staubdicht ist und einem Eintauchen in 1 m tiefes Wasser für bis zu 30 Minuten standhält
• Großer Betriebstemperaturbereich von –30 °C bis +80 °C für den Einsatz in anspruchsvollen Umgebungen
Anwendungen
• Automatisierte Maschinen
• Verarbeitungs- und Verpackungssysteme
• Türen, Tore und Schutzvorrichtungen
Wie lange hält dieser Sicherheits-Scharnierschalter?
Dieser Sicherheits-Scharnierschalter hat eine robuste mechanische Lebensdauer von 1.000.000 Schaltvorgängen, so dass er lange hält, ohne ausgetauscht werden zu müssen.
TxC 236 - Scharnier-Sicherheitsschalter
Für Sicherheitstüren mit Scharnieren entwickelt
Beim Öffnen der schwenkbaren Schutzeinrichtung wird der Betätigungshebel verschwenkt, und die am Betätigungshebel angeformte Schaltkurve betätigt den Schalteinsatz formschlüssig
Es ist wichtig, die richtige Hebelanordnung in Bezug auf die Positionierung von Scharnier und Schutztüre zu wählen
Öffnender Sicherheits-Kontakt, nach nur 4,5° zwangsläufig unterbrochen
Betätigungskopf in Schritten von
jeweils 90° in jede beliebige Position schwenkbar
jeweils 90° in jede beliebige Position schwenkbar
Direkt bewegtes Kontaktsystem (kein Sprungmechanismus)
Gehäuse mit rastendem Deckel, der ohne Schrauben montiert wird, das die Installation erleichtert
Scharnierschalter
Note
It is important to select the correct lever model dependent upon the position of the hinge on the guard
Standards
IEC947-5-1/EN60947-5-1/DIN VDE 0660 Teil 200, BG-GS-ET-15, DIN EN50047, BS 5304
