- RS Best.-Nr.:
- 235-7768
- Herst. Teile-Nr.:
- P110-064-068.12
- Marke:
- Portescap
51 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück
174,54 €
(ohne MwSt.)
207,70 €
(inkl. MwSt.)
Stück | Pro Stück |
1 - 4 | 174,54 € |
5 - 9 | 169,30 € |
10 + | 162,32 € |
- RS Best.-Nr.:
- 235-7768
- Herst. Teile-Nr.:
- P110-064-068.12
- Marke:
- Portescap
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: Nicht zutreffend
Produktdetails

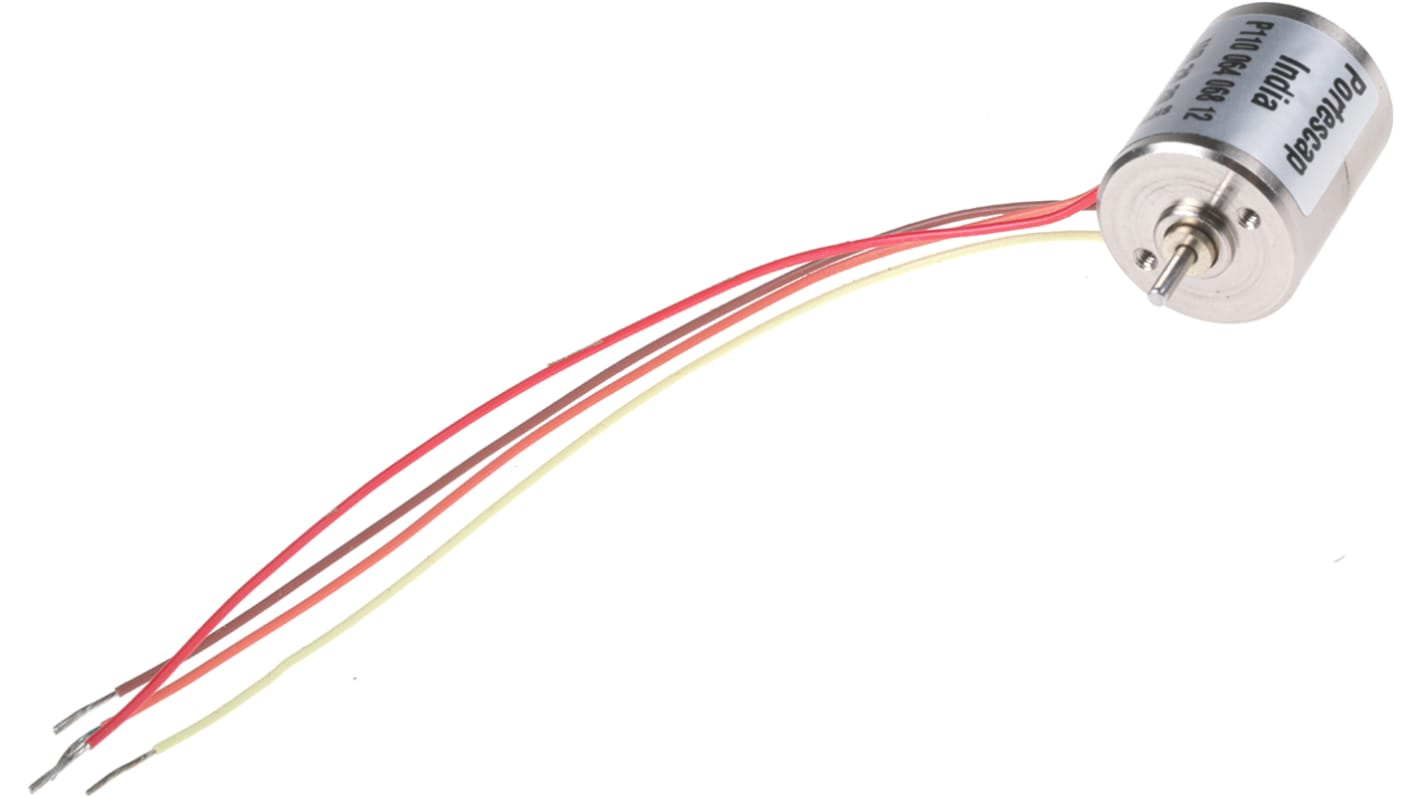

Bipolarer Schrittmotor mit 16mm Durchmesser
Großes Leistungs/Gewichts-Verhältnis
Hohe Beschleunigung
Gute Winkelauflösung im Mikroschritt-Mode
Motor mit 24V DC betrieben
Sehr kleine Größe
Besonders geeignet für tragbare Miniaturgeräte oder Geräte für ferngesteuerte Funktionen, die Aufgaben wie X-Y-Bewegungen, Pumpen oder Positionierung vornehmen
Hohe Beschleunigung
Gute Winkelauflösung im Mikroschritt-Mode
Motor mit 24V DC betrieben
Sehr kleine Größe
Besonders geeignet für tragbare Miniaturgeräte oder Geräte für ferngesteuerte Funktionen, die Aufgaben wie X-Y-Bewegungen, Pumpen oder Positionierung vornehmen
Der Portescap Scheibenmagnet-Schrittmotor bietet eine außergewöhnliche Leistung. Dieser Schrittmotor bietet eine höhere Beschleunigung und eine höhere Höchstgeschwindigkeit als herkömmliche Schrittmotoren. Der Scheibenmagnet ermöglicht feinere Schrittauflösungen. Präzise - gut geeignet für Microstepping
Eigenschaften und Vorteile
Kompakte mehrpolige Seltenerd-Scheibenmagnetkonstruktion
Hohes Verhältnis von Leistung zu Größe, schnelle Beschleunigung und gute Winkelauflösung im Mikroschrittbetrieb
Geeignet für den Einsatz in tragbaren, Miniatur- oder Fernbedienungsgeräten, die Aufgaben wie X-Y-Bewegungen, Pumpen, Positionierung
Erfordert einen bipolaren 24-V-DC-Schrittmotor
Präzise - gut geeignet für Microstepping
Hohes Verhältnis von Leistung zu Größe, schnelle Beschleunigung und gute Winkelauflösung im Mikroschrittbetrieb
Geeignet für den Einsatz in tragbaren, Miniatur- oder Fernbedienungsgeräten, die Aufgaben wie X-Y-Bewegungen, Pumpen, Positionierung
Erfordert einen bipolaren 24-V-DC-Schrittmotor
Präzise - gut geeignet für Microstepping
Anwendungen
Barcode-Scanner
Klinische Diagnostik
Motoren für medizinische Pipetten
Klinische Diagnostik
Motoren für medizinische Pipetten
Technische Daten
Eigenschaft | Wert |
---|---|
Schrittmotor Typ | Disc-Magnet |
Schrittwinkel | 15° |
Haltemoment | 7mNm |
Anzahl der Kabel | 4 |
Versorgungsspannung | 7,4 V |
Baugröße | Ø16mm |
Schaftdurchmesser | 1.5mm |
Nennstrom | 120 mA |
Wicklungsanordnung | Bipolar |
Schaftlänge | 7.4mm |
Tiefe | 19mm |
Anzahl der Polpaare | 6 |
Phasenwiderstand | 62Ω |
Abtriebsdrehzahl | 9500 U/min |
Abtriebsdrehmoment max. | 7 mNm |
Selbsthaltemoment | 1.65mNm |
Erfüllte Normen | RoHS-kompatibel |
