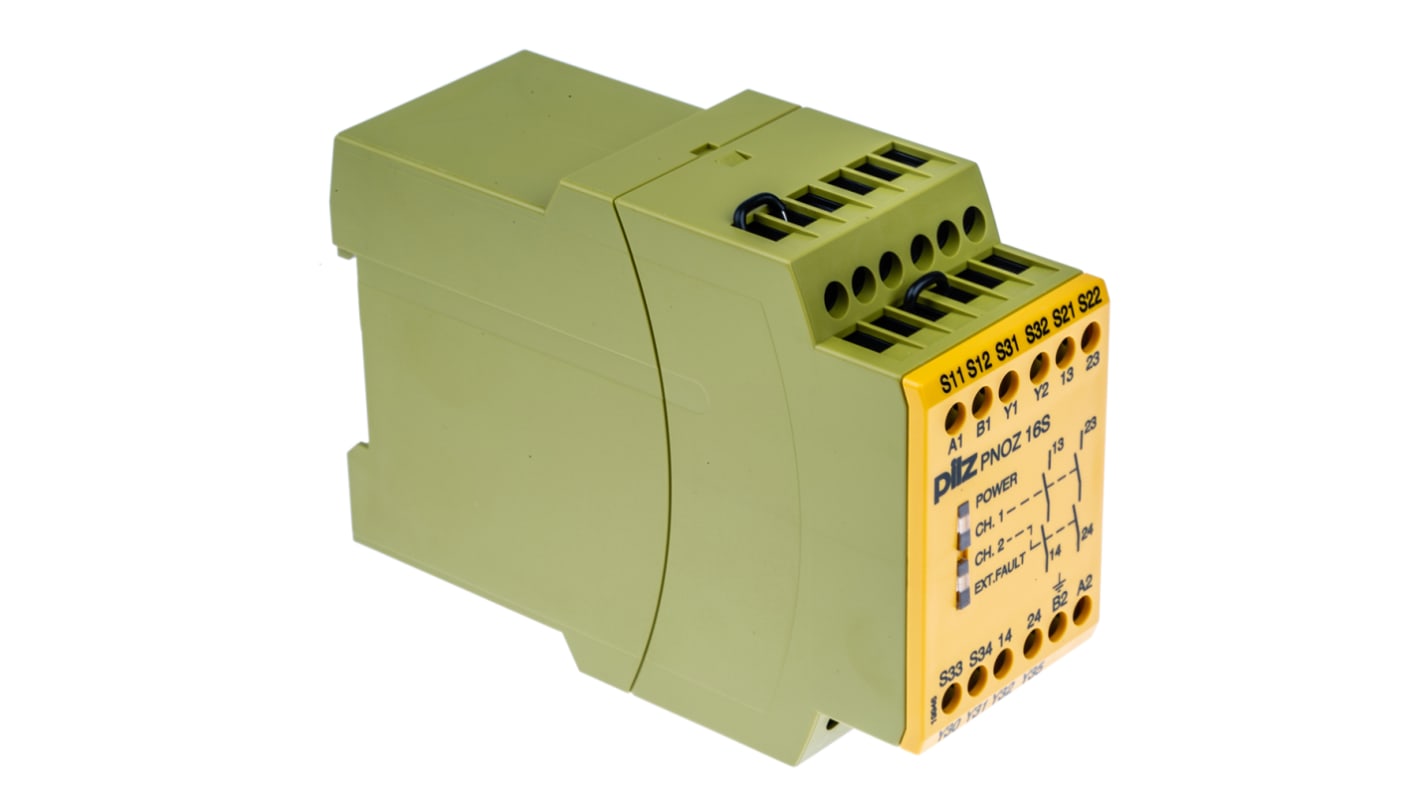

Pilz PNOZ 16S Sicherheitsrelais 110V ac/dc, 24 V ac/dc, 2 Sicherheitskontakte, 1 Hilfsschalter, Automatisch und manuell
- RS Best.-Nr.:
- 203-8035
- Herst. Teile-Nr.:
- 774073
- Marke:
- Pilz
Zwischensumme (1 Stück)*
250,88 €
(ohne MwSt.)
298,55 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- 9 Einheit(en) versandfertig von einem anderen Standort
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 + | 250,88 € |
*Richtpreis
- RS Best.-Nr.:
- 203-8035
- Herst. Teile-Nr.:
- 774073
- Marke:
- Pilz
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Pilz | |
| Produkt Typ | Sicherheitsrelais | |
| Sicherheitskontakte | 2 | |
| Kontakt Konfiguration | 2 Schließer | |
| Anzahl der Hilfskontakte | 1 | |
| Art der Rückstellung | Automatisch und manuell | |
| Montageart | DIN-Hutschiene | |
| Serie | PNOZ 16S | |
| Leistungsaufnahme | 3.5VA | |
| Anschlusstyp | Schraube | |
| IP-Schutzart | IP40, IP54, IP20 | |
| Schaltspannung AC | 240V ac | |
| Normen/Zulassungen | EN 61000-6-2, EN 60947-5-1, VDE 0110-1, EN 954-1, EN 60947-4-1, EN 60068-2-6, EN 60068-2-78 | |
| Schaltspannung DC | 24V dc | |
| Betriebstemperatur min. | -10°C | |
| Maximale Betriebstemperatur | 55°C | |
| Breite | 45mm | |
| Höhe | 121mm | |
| Länge | 87mm | |
| Zulassung für Gefahrenbereiche | Nein | |
| Sicherheitskategorie | CAT 4 | |
| Spulenspannung | 110, 24V ac/dc | |
| Alle auswählen | ||
|---|---|---|
Marke Pilz | ||
Produkt Typ Sicherheitsrelais | ||
Sicherheitskontakte 2 | ||
Kontakt Konfiguration 2 Schließer | ||
Anzahl der Hilfskontakte 1 | ||
Art der Rückstellung Automatisch und manuell | ||
Montageart DIN-Hutschiene | ||
Serie PNOZ 16S | ||
Leistungsaufnahme 3.5VA | ||
Anschlusstyp Schraube | ||
IP-Schutzart IP40, IP54, IP20 | ||
Schaltspannung AC 240V ac | ||
Normen/Zulassungen EN 61000-6-2, EN 60947-5-1, VDE 0110-1, EN 954-1, EN 60947-4-1, EN 60068-2-6, EN 60068-2-78 | ||
Schaltspannung DC 24V dc | ||
Betriebstemperatur min. -10°C | ||
Maximale Betriebstemperatur 55°C | ||
Breite 45mm | ||
Höhe 121mm | ||
Länge 87mm | ||
Zulassung für Gefahrenbereiche Nein | ||
Sicherheitskategorie CAT 4 | ||
Spulenspannung 110, 24V ac/dc | ||
- Ursprungsland:
- FR
PNOZ 16S - Not-Aus-Schaltgerät und Schutztürwächter, Kategorie 4
Die Sicherheitsrelais der Serie PNOZ 16S von Pilz bieten Ihnen Sicherheit und Leistung eines Top-brand-Sicherheitsrelais in einem. Der PNOZ 16S bietet Ihnen verschiedene Betriebsmodi wie Ein- oder Zweikanalschalter. Es eignet sich für verschiedene, unten aufgeführte Anwendungen.
Eigenschaften und Vorteile:
Für Geräte mit hoher Risikoklasse
Kann als Not-Aus-Einrichtung, Sicherheitstüren-Überwachung oder in Verbindung mit Kontaktmatten oder Kontaktleisten eingesetzt werden
Zwei Halbleiter-Signalausgänge
Statusanzeige mit LED's
45mm Gehäusebreite, DIN-Schienen-Montage
Zwei schließende Sicherheitskontakte
Gleich- oder Wechselspannungsversorgung
Sicherheitsmerkmale
• Automatische/manuelle Reset-Optionen
• Wenn die interne Sicherung ausgelöst wird, sinkt der Halbleiterausgang Y35
• Fehler/Störungen werden erkannt und auf der LED-Anzeige gut sichtbar angezeigt
• Schaltleistung zu AC1, DC1; AC: 250 V: /0,1-5 A/1200 V, DC: 24 V:/0,1-4 A/100 W mit Funkenunterdrückung
• Rückkopplungsregelkreis zur Überwachung externer Schütze/Relais
Anwendungen
• Schutztürwächter
• Überwachung auf verzögerungsfreies Not-Aus
• Endschalter
• FM, mit AND-Eingang
Sicherheitstechnische Parameter
• EN 60204-1
• VDE 0113-1
• EN ISO 13849-1
• EN 62061
Note
* Automatische Rückstellung bzw. manuelle Rückstellung.
