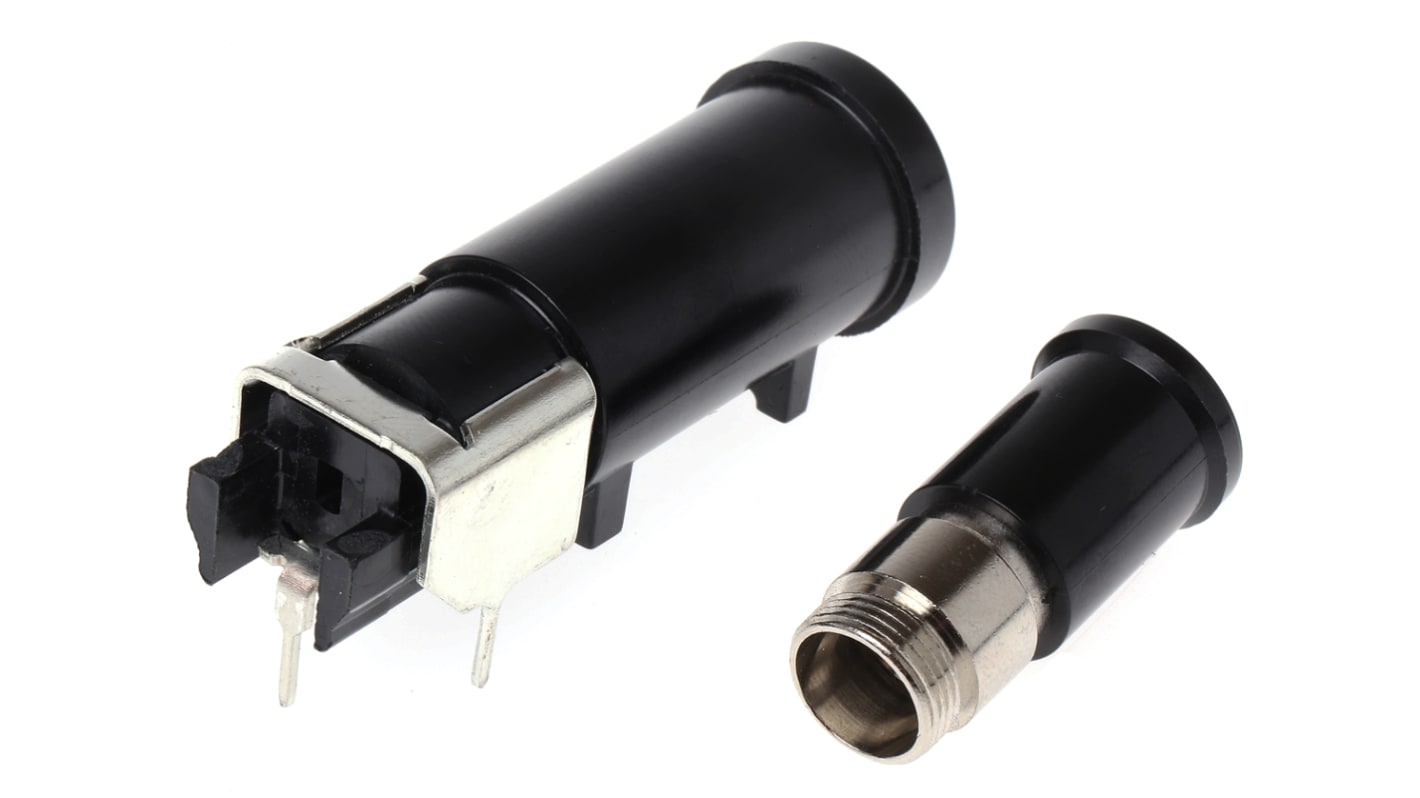

Schurter Sicherungshalter, Printmontage für 6.3 x 32mm Sicherungen 16A 500V ac

Der Sicherungshalter FUP von SCHURTER ist ein stoßsicherer Sicherungshalter für Leiterplattenmontage, der für Ströme bis zu 16 A (VDE) oder 20 A (UL) verbessert wurde. Es verfügt über eine Nennleistung von 4 W bei 16 A und einer Umgebungstemperatur von 23 °C und ist geeignet für den Einbau in Geräten mit den Schutzklassen I und II gemäß IEC 61140. Anwendungen für den Sicherungshalter FUP finden sich in allen elektronischen Bereichen, insbesondere für den Primärstromkreisschutz in Versorgungsgeräten und elektronischen Haushaltsgeräten, Mess- und Steuerungstechnik sowie anderen industriellen Geräten.

Sicherungshalter für Schlitz-Leiterplattenmontage
Sicherungsstrom: 30 A
Stiftklemme
Außentiefe: 54,8 mm
Betriebstemperatur: –40 bis +85 °C
Außenlänge/-höhe: 16,5 mm
Entflammbarkeitsklasse UL 94V-0
Kopfdurchmesser: 19 mm

UL, VDE, CSA

Die horizontale SMD-Montage der Serie SCHURTER FUP mit separatem Sicherungshalter mit geschlitzter Kappe hat eine elektrische Nennspannung von 500 V ac und 16 A. Er stellt die Installationshardware für eine Sicherung bereit und verhindert versehentliche Fehlbedienungen im Stromkreis. Er umfasst eine 6,3 x 32 mm-Kartusche. Der Sicherungsträger mit Griff und Knopf ist mit einem federbelasteten Bajonettverschluss mit Schraubendreherschlitz ausgestattet. Er verfügt über einen flachen Sicherungsblock mit Schutzwänden.

• Sicherungshalter sind leicht austauschbar
• Es verfügt über eine hohe Nennleistungsaufnahme von 4 W
• Betriebstemperaturbereiche zwischen -40 °C und 85 °C.
• Schraubendreherlöten
• Stoßsicherheit
• Thermoset wird als Gehäusematerial verwendet

• Elektronische Geräte
• Haushaltsgeräte
• Industrielle Geräte
• 3-phasige Versorgungsgeräte
• Verwendung in Bürogeräten

• CSA 4248-1/Nr. 3
• IEC 60127-6
• UL 4248-1/UL 512-Zulassung
• UL-Aktenzeichen: E39328 gelistet
• VDE-Zertifikatnummer: 40010391

Leiterplattenmontage

Nennspannung 250 V.
