    Omron IM Signalrelais Printrelais, 9V dc Spule, 2-poliger Wechsler, 2A, 125V / 60V, Durchsteckmontage

    RS Best.-Nr.:
    369-359P
    Herst. Teile-Nr.:
    G5V-1 12DC
    Marke:
    Omron
    Omron
    Alle Signalrelais anzeigen
    Zurzeit nicht verfügbar, Versand erfolgt sobald lieferbar.
    Add to Basket
    Stück

    Das Produkt ist zurzeit nicht verfügbar und kann derzeit nicht vorbestellt werden.

    Leider ist dieses Produkt derzeit nicht auf Lager und kann nicht vorbestellt werden.

    Im Warenkorb

    Preis pro Stück (in Stange(n))

    2,87 €

    (ohne MwSt.)

    3,42 €

    (inkl. MwSt.)

    StückPro Stück
    25 - 992,87 €
    100 - 2492,50 €
    250 - 4992,18 €
    500 +2,01 €
    Verpackungsoptionen:

    Alternative

    Dieses Produkt ist derzeit nicht verfügbar. Folgende mögliche Alternative können wir anbieten:

    RS Best.-Nr.:
    369-359P
    Herst. Teile-Nr.:
    G5V-1 12DC
    Marke:
    Omron
    Ursprungsland:
    CN

    Mehr Infos und technische Dokumente


    Rechtliche Anforderungen

    Ursprungsland:
    CN

    Produktdetails

    Serie G5V-1


    Vollgekapselte Ausführung
    1-poliger Umschalter mit hoher Empfindlichkeit, 150 mW Spulennennleistung
    Ultraminiatur, L x B x H: 12,5 x 7,5 x 10 mm


    Zulassungen

    UL, CSA entspricht FCC, Abschnitt 68

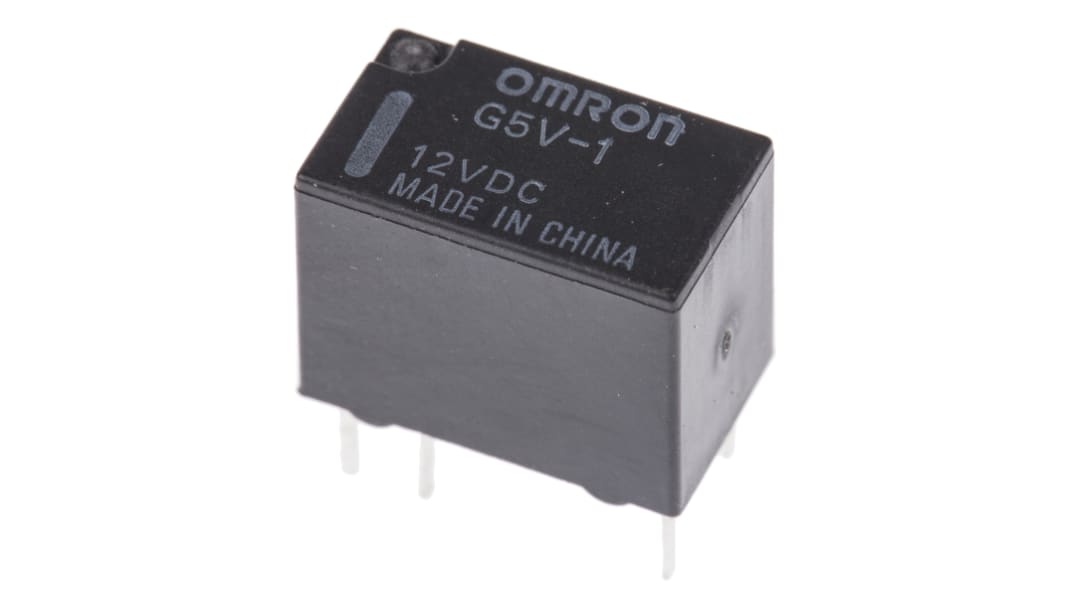

    G5V-1 12DC Kleinsignal-Ultraminiaturrelais ohne Verriegelung.


    Das Omron G5V-1 12DC ist ein kleines, hochempfindliches, nicht rastendes, 1-poliges Umschaltrelais, ideal für Signalkreise. Vollständig abgedichtetes Gehäuse bietet ausgezeichnete Beständigkeit gegen alle Umgebungen. Anschlussklemmen für Leiterplatten, Schaltleistung von 1 mA bis 1 A sowie eine äußerst empfindliche 150-mW-Spulenleistungsaufnahme: Alle dies in diesem Miniaturrelais.



    Relais ohne Verriegelung: Eigenschaften und Vorteile.


    • Standardrelais.
    • Miniaturausführung.
    • Komplett abgedichtet.
    • SPDT-Kontakte.
    • Leiterplatten-Anschlussklemme.
    • Einzelne Querstrebe (Au-Legierung+Ag).



    Spulennennstrom.


    • 12 V dc.
    • Nennstrom: 12,5 mA.
    • Oberflächenwiderstand: 960 Ω
    • Spuleninduktivität: Anker AUS 0,85, Anker EIN 1,63.
    • Anzugsspannung: 80% der Nennspannung.
    • Abfallspannung: 10% der Nennspannung.
    • Max: 200 % der Nennspannung (bei 50 °C), 160 % (bei 70 °C).
    • Leistungsaufnahme: ca. 150 mW



    Kontaktbelastbarkeit.


    • Nennlast: 0,5 A bei 125 V ac, 1 A bei 24 V dc.
    • Kontaktwerkstoff: Silberlegierung + AU-clad.
    • Nennstrombelastbarkeit: 2 A.
    • Schaltstrom: max. 1 A
    • Schaltspannung: 125 V ac / 60 V dc
    • Schaltleistung: max. 62,5 VA, 30 W.
    • Zulässige Last min. 1 mA bei 5 V dc.



    Zusätzliche Merkmale des G5V-1 12DC Miniaturrelais ohne Verriegelung.


    • Kontaktwiderstand: 100 mΩ.
    • Durchschlagsfestigkeit 1000 V ac, 50/60 Hz (1 min zwischen Spule und Kontakten).
    • Durchschlagsfestigkeit 400 V ac, 50/60 Hz (1 min. zwischen Kontakten gleicher Polarität).
    • Vibrationsfestigkeit - Zerstörung und Störung an 10 bis 55 Hz, 3,3 mm.
    • Stoßfestigkeit bis zur Zerstörung: 1000 m/s².
    • Stoßfestigkeit bis zur Fehlfunktion: 100 m/s²
    • Betriebstemperatur – Umgebungstemperatur: –40°C–70°C ohne Vereisung.
    • Gewicht ca. 2 g.



    Anwendungsgebiete:


    • Telekommunikation
    • Audiovisuell.
    • Sicherheitsgeräte.
    • Gebäudeautomatisierung.



    Technische Daten

    EigenschaftWert
    Spulenspannung9V dc
    Kontaktanordnung2-poliger Wechsler
    Montage TypLeiterplattenmontage
    Schaltstrom DC max.2 A
    Schaltspannung AC max.125V
    Schaltspannung DC max.60V
    SerieIM
    Schaltleistung DC max.30 W
    Länge10mm
    RastendNein
    Tiefe7.5mm
    Höhe10mm
    Abmessungen12.5 x 10 x 7.5mm
    Anschluss TypDurchsteckmontage
    Anwendungs TypSignal
    Schaltstrom2A
    Anzahl der Pole2
    Spulenleistung150mW
    Spulenwiderstand960Ω
    FunktionenEntspricht den Anforderungen gemäß FCC Teil 68, Gabelkontakte
    Elektrische Lebensdauer10^5 Schaltspiele
    Betriebstemperatur max.+70°C
    Schaltleistung AC max.62,5ВА
    KontaktmaterialVergoldet
    Betriebstemperatur min.-40°C
    Betriebstemperaturbereich-40 → +70°C
