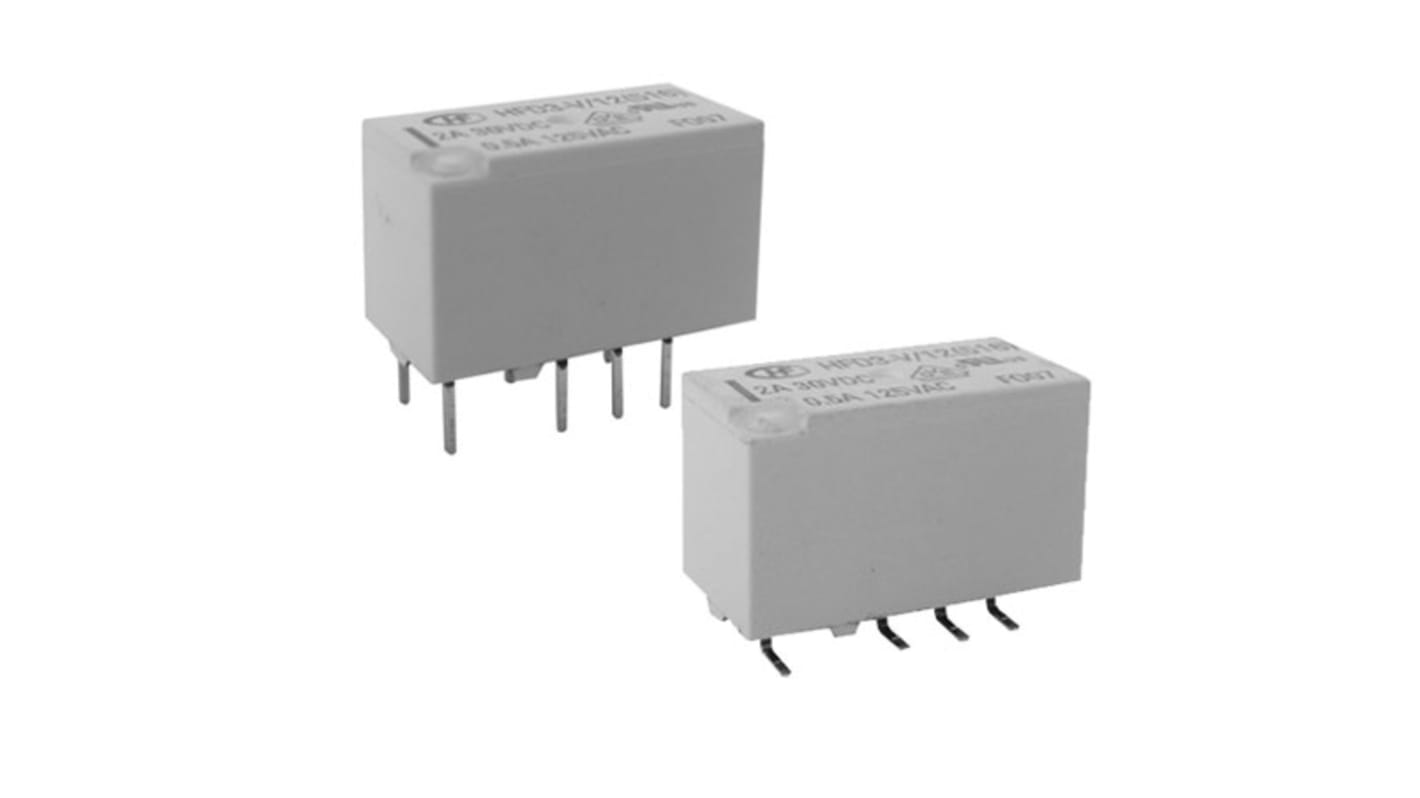

Hongfa Europe GMBH HFD3-V Signalrelais Printrelais, 5V dc Spule, 2-poliger Wechsler, 2A, 277V / 220V, Leiterplattenstift
- RS Best.-Nr.:
- 176-2889
- Herst. Teile-Nr.:
- HFD3-V/005
- Marke:
- Hongfa Europe GMBH
15 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Im Warenkorb
Preis pro Stück (In einer VPE à 5)
2,22 €
(ohne MwSt.)
2,64 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Packung* |
5 + | 2,22 € | 11,10 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 176-2889
- Herst. Teile-Nr.:
- HFD3-V/005
- Marke:
- Hongfa Europe GMBH
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- CN
Produktdetails
Hongfa DPDT, nicht verriegelbares Relais, Leiterplattenmontage
Das nicht rastende elektromagnetische 2-polige Relais für Leiterplattenmontage von Hongfa DPDT ist ein Subminiatur-Signalrelais. Er wird mit Hilfe einer 5VDC Coil und bis zu 4A DC/AC-Strom durch die Coil für das Relais in Schaltstellungen angesteuert. Dieses Relais hat Kontakte aus Silberlegierung.
Eigenschaften und Vorteile
• Leistungsumschaltung bis zu 60 W bei DC
• Betriebstemperaturbereich zwischen -40 °C und 85 °C.
• Isolationsspannung zwischen Coil und Kontakt beträgt 6KVAC
• Überspannungsableiter bei einer Spannung von 6000 VAC
• Hohe Kontaktkapazität von 2 A 30 VDC
• Einseitiges stabiles Relais
• Geringer Stromverbrauch
• Betriebstemperaturbereich zwischen -40 °C und 85 °C.
• Isolationsspannung zwischen Coil und Kontakt beträgt 6KVAC
• Überspannungsableiter bei einer Spannung von 6000 VAC
• Hohe Kontaktkapazität von 2 A 30 VDC
• Einseitiges stabiles Relais
• Geringer Stromverbrauch
Anwendungen
• Wird als Kontrollgerät verwendet
• Automobilindustrie
• Automobilindustrie
Technische Daten
Eigenschaft | Wert |
---|---|
Spulenspannung | 5V dc |
Kontaktanordnung | 2-poliger Wechsler |
Montage Typ | Leiterplattenmontage |
Schaltstrom AC max. | 1 A |
Schaltstrom DC max. | 2 A |
Schaltspannung AC max. | 277V |
Schaltspannung DC max. | 220V |
Schaltleistung DC max. | 60 W |
Serie | HFD3-V |
Länge | 15mm |
Rastend | Nein |
Tiefe | 7.5mm |
Höhe | 9.2mm |
Abmessungen | 15 x 7.5 x 9.2mm |
Anschluss Typ | Leiterplattenstift |
Anzahl der Pole | 2 |
Schaltstrom | 2A |
Lebensdauer | 1 x 10^7 Schaltspiele |
Spulenleistung | 140mW |
Betriebstemperaturbereich | -40 → +85°C |
Spulenwiderstand | 125Ω |
Elektrische Lebensdauer | 100000 Schaltspiele |
Relaisschaltung – Klassifizierung | Subminiatur-Signalrelais |
Kontaktmaterial | Vergoldet |
Funktionen | SMD- und DIP-Typen erhältlich, Gabelkontakte, einseitige stabile und verriegelbare Ausführung erhältlich |
Isolation zwischen Spule und Kontakt | 1.8kV rms |
Betriebstemperatur max. | +85°C |
Schaltleistung AC max. | 62,5VA |
Betriebstemperatur min. | -40°C |
