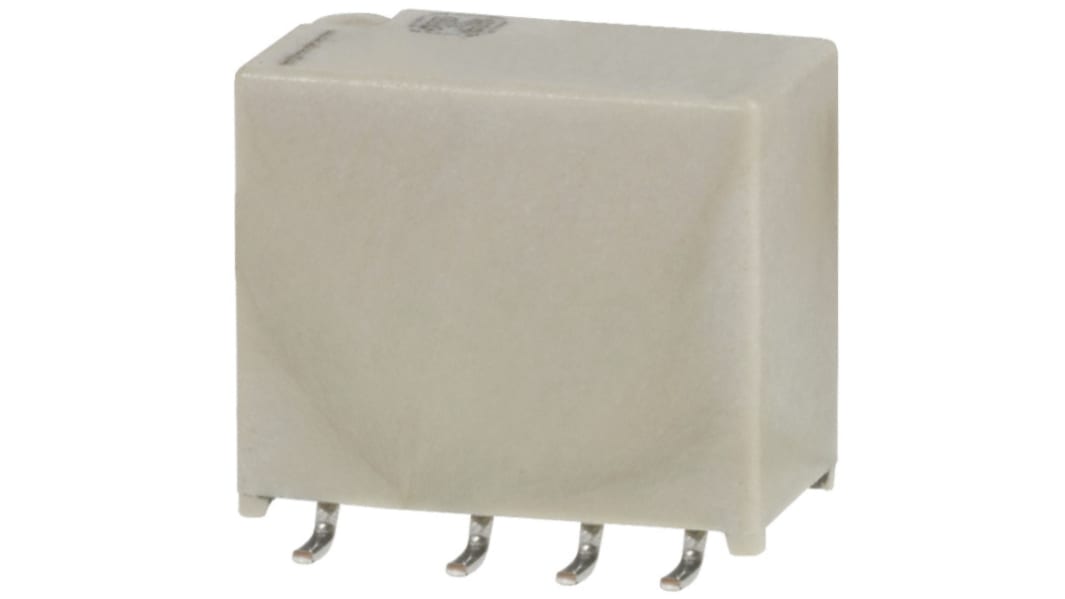

Panasonic FTR-B4 Signalrelais SMD Printrelais, 3V dc Spule, 2-poliger Wechsler, 1A, 125V / 110V, Leiterplattenstift
- RS Best.-Nr.:
- 699-5884
- Herst. Teile-Nr.:
- AGN260A03
- Marke:
- Panasonic
Voraussichtlich ab 09.06.2025 verfügbar.
Nicht als Expresslieferung erhältlich
Preis pro Stück
3,18 €
(ohne MwSt.)
3,78 €
(inkl. MwSt.)
| Stück | Pro Stück |
| 1 + | 3,18 € |
- RS Best.-Nr.:
- 699-5884
- Herst. Teile-Nr.:
- AGN260A03
- Marke:
- Panasonic
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- JP
Produktdetails
Serie AGN
Diese besonders kleinen polarisierten Relais für Leiterplattenmontage besitzen ein kompaktes, schlankes Gehäuse mit einer Bauhöhe von lediglich 9 mm und einer geringen Oberfläche von 5,7 x 10,6 mm. Zusätzlich bieten sie ausgezeichnete Beständigkeit gegen Stoßspannungen, eine hohe Montagedichte und eine hohe Beständigkeit gegen Vibrationen und Stöße. Zu den typischen Anwendungen gehören Telekommunikations- und Messgeräte, Audio-Video-Geräte usw.
Zwillingskreuzkontakte sichern hohe Kontaktzuverlässigkeit
Hoher Stoßwiderstand
Kompaktes, schmales Gehäuse (9 x 5,7 x 10,6 mm)
Abgedichtete Konstruktion ermöglicht automatische Wasserfestigkeit
Typische Anwendungen sind Telekommunikations- und Messgeräte, Audio-Video-Geräte usw.
Hoher Stoßwiderstand
Kompaktes, schmales Gehäuse (9 x 5,7 x 10,6 mm)
Abgedichtete Konstruktion ermöglicht automatische Wasserfestigkeit
Typische Anwendungen sind Telekommunikations- und Messgeräte, Audio-Video-Geräte usw.
Zulassungen
CSA; UL
Technische Daten
Eigenschaft | Wert |
|---|---|
| Spulenspannung | 3V dc |
| Kontaktanordnung | 2-poliger Wechsler |
| Montage Typ | Oberflächenmontage |
| Schaltstrom AC max. | 0,3 A |
| Schaltstrom DC max. | 1 A |
| Schaltspannung AC max. | 125V |
| Schaltspannung DC max. | 110V |
| Schaltleistung DC max. | 30 W |
| Serie | FTR-B4 |
| Länge | 10.9mm |
| Rastend | Nein |
| Tiefe | 5.7mm |
| Höhe | 9mm |
| Abmessungen | 10 x 5.2 x 7.2mm |
| Anschluss Typ | Leiterplattenstift |
| Anwendungs Typ | Leistung |
| Schaltstrom | 1A |
| Anzahl der Pole | 2 |
| Betriebstemperatur max. | +85°C |
| Isolation zwischen Spule und Kontakt | 2.5kV |
| Elektrische Lebensdauer | 100000 Schaltspiele |
| Spulenleistung | 100mW |
| Lebensdauer | 100000 (elektrische) Zyklen, 50000000 (mechanische) Zyklen |
| Schaltleistung AC max. | 37,5VA |
| Spulenwiderstand | 90Ω |
| Betriebstemperaturbereich | -40 → +85°C |
| Funktionen | Kompaktes, schlankes Gehäuse spart Platz, erhöhte Packungsdichte, abgedichtete Bauweise ermöglicht automatisches Waschen. |
| Kontaktmaterial | Vergoldetes AgPd |
| Betriebstemperatur min. | -40°C |
