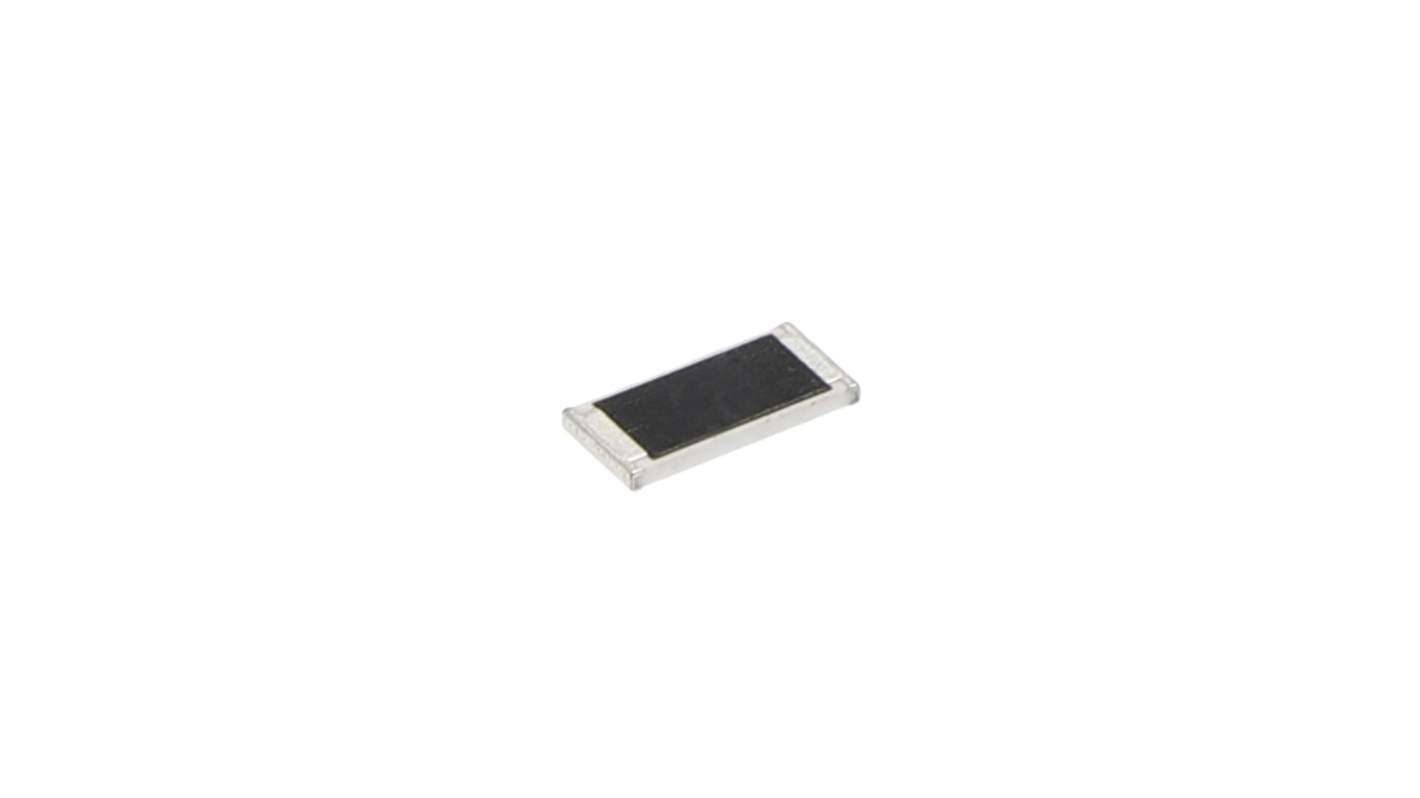

Panasonic ERA, AEC-Q200 Dünnschicht SMD-Widerstand 100 kΩ ±0.1 % / 0.1 W -25 ppm/°C, +25 ppm/°C, 0603 Gehäuse
- RS Best.-Nr.:
- 566-787
- Distrelec-Artikelnummer:
- 304-29-748
- Herst. Teile-Nr.:
- ERA3AEB104V
- Marke:
- Panasonic
Mengenrabatt verfügbar
Mengenpreis-Optionen anzeigenZwischensumme (1 Packung mit 5 Stück)*
0,46 €
(ohne MwSt.)
0,545 €
(inkl. MwSt.)
VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €
Auf Lager
- 120 Einheit(en) versandfertig
- Zusätzlich 320 Einheit(en) versandfertig von einem anderen Standort
- Zusätzlich 14.095 Einheit(en) mit Versand ab 18. Juni 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück | Pro Packung* |
|---|---|---|
| 5 - 45 | 0,092 € | 0,46 € |
| 50 - 95 | 0,056 € | 0,28 € |
| 100 - 245 | 0,046 € | 0,23 € |
| 250 - 495 | 0,04 € | 0,20 € |
| 500 + | 0,036 € | 0,18 € |
*Richtpreis
- RS Best.-Nr.:
- 566-787
- Distrelec-Artikelnummer:
- 304-29-748
- Herst. Teile-Nr.:
- ERA3AEB104V
- Marke:
- Panasonic
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | Panasonic | |
| Produkt Typ | SMD-Widerstand | |
| Widerstand | 100kΩ | |
| Technologie | Dünnschicht | |
| Gehäusegröße | 0603 | |
| Toleranz | ±0.1 % | |
| Verpackungsart | Gestanztes Trägerband | |
| Nennleistung | 0.1W | |
| Spannung | 75V | |
| Temperaturkoeffizient | -25 ppm/°C, +25 ppm/°C | |
| Automobilstandard | AEC-Q200 | |
| Serie | ERA | |
| Betriebstemperatur min. | -55°C | |
| Maximale Betriebstemperatur | 155°C | |
| Anschlussart | Lot | |
| Breite | 0.8mm | |
| Länge | 1.6mm | |
| Normen/Zulassungen | RoHS | |
| Höhe | 0.45mm | |
| Alle auswählen | ||
|---|---|---|
Marke Panasonic | ||
Produkt Typ SMD-Widerstand | ||
Widerstand 100kΩ | ||
Technologie Dünnschicht | ||
Gehäusegröße 0603 | ||
Toleranz ±0.1 % | ||
Verpackungsart Gestanztes Trägerband | ||
Nennleistung 0.1W | ||
Spannung 75V | ||
Temperaturkoeffizient -25 ppm/°C, +25 ppm/°C | ||
Automobilstandard AEC-Q200 | ||
Serie ERA | ||
Betriebstemperatur min. -55°C | ||
Maximale Betriebstemperatur 155°C | ||
Anschlussart Lot | ||
Breite 0.8mm | ||
Länge 1.6mm | ||
Normen/Zulassungen RoHS | ||
Höhe 0.45mm | ||
Panasonic Serie ERA SMD Widerstand, 100 kΩ Widerstand, ±0,1 % Toleranz - ERA3AEB104V
Dieser SMD Widerstand ist ein hochpräzises elektronisches Bauteil, das für verschiedene Anwendungen in der Automation und Elektronik unerlässlich ist. Mit einem Widerstandswert von 100 kΩ und einer kompakten Gehäusegröße von 0603 ist er auf Leistung und Zuverlässigkeit ausgelegt. Das Gerät wurde mit Hilfe der Dünnschichttechnologie entwickelt, um minimale Widerstandsschwankungen unter verschiedenen Bedingungen zu gewährleisten.
Merkmale und Vorteile
• Toleranz von ±0,1 % gewährleistet hochpräzise Schaltungsleistung
• AEC-Q200-konform für Standardanwendungen in der Automobilindustrie
• Niedriger Temperaturkoeffizient trägt zur Aufrechterhaltung der Stabilität bei
• 0,1 W Nennleistung für kompakte elektronische Designs
• Dünnschichttechnologie reduziert Rauschen und verbessert die Signalintegrität
• Das 0603-Gehäuse ermöglicht eine effiziente Raumnutzung auf Leiterplatten
Anwendungen
• Einsatz in Kfz-Kontrollsystemen für präzise Messungen
• Einsatz in industriellen Automatisierungsgeräten für zuverlässige Leistung
• Integriert in Unterhaltungselektronik für verbesserte Effizienz
• Geeignet für Prüf- und Kalibrierungsinstrumente, die Genauigkeit erfordern
Wie groß ist der Betriebstemperaturbereich dieser Komponente?
Er arbeitet bis zu einer Temperatur von -55 °C und eignet sich damit für extreme Umgebungen, wie sie in der Automobilindustrie häufig anzutreffen sind.
Welchen Nutzen hat die Dünnschichttechnologie für die Schaltungsentwicklung?
Die Dünnschichttechnologie bietet einen geringeren Rauschpegel und eine höhere Genauigkeit, was die Gesamtleistung der Schaltkreise verbessert, insbesondere bei empfindlichen Anwendungen.
Was sagt die AEC-Q200-Konformität über das Bauteil aus?
Die Konformität mit AEC-Q200 bedeutet, dass der Widerstand die strengen Normen der Automobilindustrie erfüllt und somit die Zuverlässigkeit in rauen Bedingungen und kritischen Anwendungen gewährleistet.
Welche Vorteile bieten Widerstände mit niedrigem Temperaturkoeffizienten?
Diese Widerstände behalten konstante Widerstandswerte über Temperaturschwankungen hinweg bei und sorgen so für einen stabilen Schaltkreisbetrieb bei unterschiedlichen Umgebungsbedingungen.
