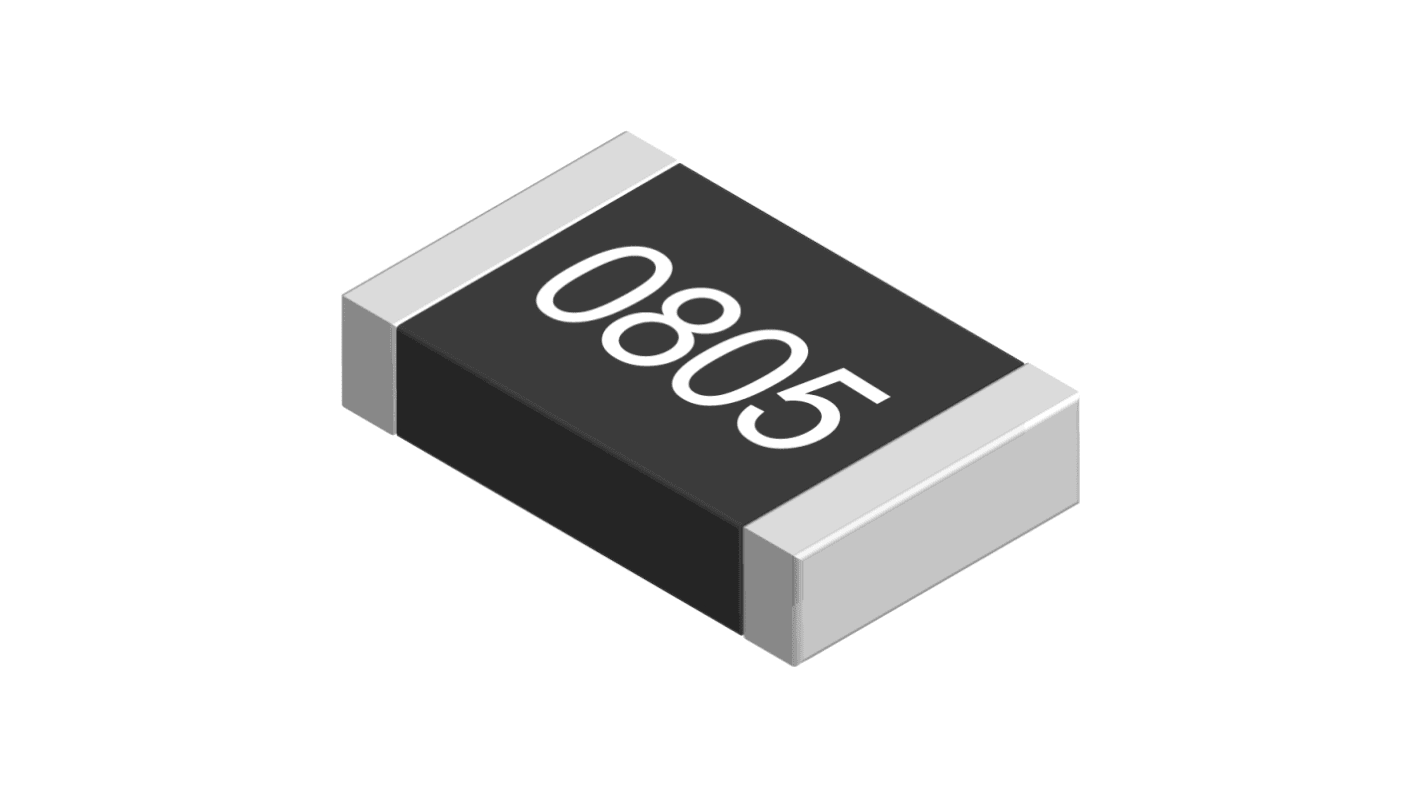

Panasonic ERA, AEC-Q200 Dünnschicht SMD-Widerstand 120 Ω ±0.1 % / 0.125 W -25 ppm/°C, +25 ppm/°C, 0805 Gehäuse

RS Best.-Nr.:: 566-840
Distrelec-Artikelnummer:: 304-37-390
Herst. Teile-Nr.:: ERA6AEB121V
Marke:: Panasonic

Panasonic ERA, AEC-Q200 Dünnschicht SMD-Widerstand 120 Ω ±0.1 % / 0.125 W -25 ppm/°C, +25 ppm/°C, 0805 Gehäuse

Mengenrabatt verfügbar

Zwischensumme (1 Packung mit 5 Stück)*

0,63 €

(ohne MwSt.)

0,75 €

(inkl. MwSt.)

VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €

Auf Lager

5 Einheit(en) versandfertig
Zusätzlich 155 Einheit(en) versandfertig von einem anderen Standort
Zusätzlich 990 Einheit(en) mit Versand ab 01. Mai 2026

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück	Pro Packung*
5 - 45	0,126 €	0,63 €
50 - 95	0,074 €	0,37 €
100 - 245	0,062 €	0,31 €
250 - 495	0,056 €	0,28 €
500 +	0,05 €	0,25 €

*Richtpreis

RS Best.-Nr.:: 566-840
Distrelec-Artikelnummer:: 304-37-390
Herst. Teile-Nr.:: ERA6AEB121V
Marke:: Panasonic

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	Panasonic
	Widerstand	120Ω
	Produkt Typ	SMD-Widerstand
	Technologie	Dünnschicht
	Gehäusegröße	0805
	Toleranz	±0.1 %
	Verpackungsart	Gestanztes Trägerband
	Nennleistung	0.125W
	Spannung	100V
	Temperaturkoeffizient	-25 ppm/°C, +25 ppm/°C
	Automobilstandard	AEC-Q200
	Betriebstemperatur min.	-55°C
	Serie	ERA
	Maximale Betriebstemperatur	155°C
	Normen/Zulassungen	IEC 60115-6, JEITA RC-2133C, JIS C 5201-8, RoHS
	Länge	2mm
	Breite	1.25mm
	Anschlussart	SMD
	Höhe	0.5mm

	Alle auswählen
	Marke Panasonic
	Widerstand 120Ω
	Produkt Typ SMD-Widerstand
	Technologie Dünnschicht
	Gehäusegröße 0805
	Toleranz ±0.1 %
	Verpackungsart Gestanztes Trägerband
	Nennleistung 0.125W
	Spannung 100V
	Temperaturkoeffizient -25 ppm/°C, +25 ppm/°C
	Automobilstandard AEC-Q200
	Betriebstemperatur min. -55°C
	Serie ERA
	Maximale Betriebstemperatur 155°C
	Normen/Zulassungen IEC 60115-6, JEITA RC-2133C, JIS C 5201-8, RoHS
	Länge 2mm
	Breite 1.25mm
	Anschlussart SMD
	Höhe 0.5mm

Datasheet

Panasonic Serie ERA SMD Widerstand, 120 Ω Widerstand, 0,125 W Nennleistung - ERA6AEB121V

Dieser SMD Widerstand ist für Präzision und hohe Zuverlässigkeit in verschiedenen elektronischen Anwendungen ausgelegt. Er weist einen Widerstandswert von 120 Ω auf und nutzt die Dünnschichttechnologie, wodurch er sich für anspruchsvolle Umgebungen eignet. Mit einer Gehäusegröße von 0805 (2012M) ist dieses Bauteil ideal für die automatisierte Montage und die Verwendung in kompakten Designs.

Merkmale und Vorteile

• Hohe Präzision mit minimalen Widerstandsschwankungen unter verschiedenen Bedingungen

• Konformität mit den Anforderungen der Automobilindustrie gewährleistet Zuverlässigkeit in kritischen Anwendungen

• Geringe Toleranz von ±0,1 % verbessert die Leistung der Schaltung

• Zuverlässige Temperaturstabilität mit einem Koeffizienten von ±25 ppm/°C

• Die Nennleistung von 0,125 W eignet sich für eine Vielzahl von Anwendungen

• Unterstützt einen Temperaturbereich von -55 °C bis +155 °C für vielseitige Einsatzmöglichkeiten

Anwendungen

• Einsatz in elektronischen Systemen in Kraftfahrzeugen, die eine hohe Zuverlässigkeit erfordern

• Häufig in der Telekommunikation und Unterhaltungselektronik zu finden

• Angewandt in der industriellen Automation für stabile Leistung

• Ideal für Stromversorgungsschaltungen in verschiedenen elektronischen Geräten

Was sind die wichtigsten Vorteile dieser Art von Widerständen?

Dieser Widerstandstyp bietet zuverlässige Präzision und eignet sich daher für Anwendungen, die eine genaue Leistung erfordern, insbesondere im automobilen und industriellen Umfeld. Die niedrige Toleranz sorgt für eine minimale Widerstandsabweichung, die für den zuverlässigen Betrieb des Schaltkreises entscheidend ist.

Wie wirkt sich der Temperaturkoeffizient auf die Schaltungsentwicklung aus?

Der Temperaturkoeffizient von ±25 ppm/°C bedeutet, dass sich der Widerstand bei Temperaturschwankungen nur geringfügig ändert, wodurch eine gleichbleibende Leistung über einen großen Temperaturbereich gewährleistet wird, was bei Anwendungen, die unterschiedlichen Umweltbedingungen ausgesetzt sind, wichtig ist.

Warum eignet sich dieser SMD Widerstand für die automatisierte Montage?

Die kompakte 0805-Gehäusegröße und das robuste Design ermöglichen eine einfache Handhabung und Platzierung in automatisierten Prozessen, was die Montagezeit und -kosten reduziert und gleichzeitig eine hohe Zuverlässigkeit des Endprodukts gewährleistet.

Für welchen Betriebstemperaturbereich ist dieser Widerstand geeignet?

Er kann in einem Temperaturbereich von -55 °C bis +155 °C effizient arbeiten und ist damit vielseitig einsetzbar, sowohl unter extremen als auch unter Standardbedingungen, wie sie in verschiedenen Anwendungen vorkommen.

Entspricht dieser Widerstand allen relevanten Industriestandards?

Ja, dieser SMD Widerstand erfüllt die AEC-Q200-Normen und eignet sich somit für Anwendungen in der Automobilindustrie, wo strenge Qualitäts- und Leistungskriterien gelten.
